1 沉淀碳酸钙的应用
沉淀碳酸钙在工业上得到广泛的应用与发展，前景广阔。沉淀碳酸钙应用于橡胶中，可以增加橡胶体积、降低产品成本，改善橡胶的加工性能；应用于塑料中，可以提高塑料的尺寸稳定性，塑料的硬度和刚性，改善塑料的加工性能等等；应用于纸张中，可以保证纸张具有一定的强度和白度，同时降低成本；应用于涂料中，起骨架作用，所以在涂料工业中,碳酸钙被称为体质颜料。
另外，碳酸钙是制药工业中培养基的重要组份之一，其作用除了提供金属钙外，还对稳定发酵培养过程中pH 值变化发挥缓冲作用，所以碳酸钙成为制药工业微生物发酵的缓冲剂；在某些食品中，如口香糖、巧克力等，碳酸钙作强化剂,既降低成本，又作为基质材料；碳酸钙还是饲料的添加剂，作为牲畜家禽体内钙质的主要来源，促进牲畜家禽的健康成长；在牙膏中，碳酸钙作为磨擦剂使用,一般填充量大于40%；在化妆品中，较细的优质碳酸钙也作填充剂；碳酸钙还用于印刷油墨、油灰、封蜡、胶粘剂中，大多是起增加体积和降低成本的填充作用。

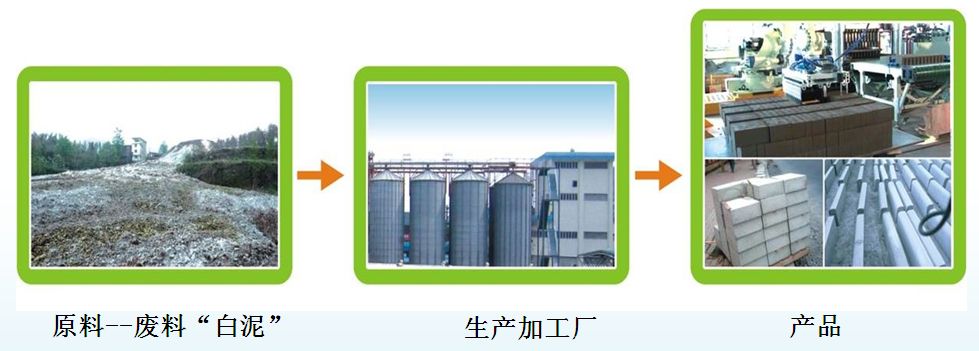

2 白泥综合利用概况
目前，国内外对白泥的综合利用已经做出了许多工作，主要有利用白泥生产普通硅酸盐水泥、碱渣砖、抹灰砂浆，利用白泥进行烟气脱硫、生产钙镁肥或土壤改良剂、橡胶材料和制碱渣土及填垫材料等等。另外，2005 年8 月青岛碱业股份有限公司从白泥中提炼出了一种用于养鱼、养虾池内的杀菌增产保健产品。此产品经过多次测试，效果也很明显。目前，该技术已正式投入使用，每年可消耗白泥2 万吨。虽然治理白泥的量有限，但显著加快了白泥治理工作的进程，这是白泥综合利用的新突破。
3 利用白泥生产沉淀碳酸钙的研究进展
在造纸行业中，碱回收白泥是制浆造纸过程中采用碱回收技术处理后的副产品，其成分与制碱白泥相似，性质也很接近。而目前对制碱白泥生产沉淀碳酸钙的研究还不多，所以可以借鉴造纸行业碱回收白泥制备碳酸钙的研究作为参考。
沈兴楠等人在1999 年进行了从碱回收白泥中提取碳酸钙的研究，其流程是：经洗涤以除去残余可溶性NaOH、Na2S；经筛选以除去或降低尘埃杂质；通入CO2 气体将过量有效CaO 转化为碳酸钙。化学反应式为：CaO+H2O=Ca(OH)2，Ca(OH)2+CO2=CaCO3↓+H2O再经脱水、烘干、筛分，可以使其各项技术性能指标达到普通沉淀碳酸钙(HG2226—91)的要求。
李仲明等人在2006 年对碱回收白泥制备轻质碳酸钙进行了深入研究，通过对消化前的绿液进行絮凝提纯处理,避免绿液中的炭末、杂土、硅胶及Fe、Mn 离子等杂质进入消化、苛化系统,以提高白泥的白度和纯度，并且开发白泥专用砂磨机对白泥进行定向研磨解絮规整, 使其细度和微观结构满足造纸填料的需要,同时定向研磨又可筛除砂子、焦炭等硬体杂质。具体工艺如下：（1）绿液提纯；（2）消化增白；（3）清洗稳定；（4）定向研磨；（5）轻质CaCO3浆液输送，最后进行干燥处理。
胡祥正等人在2001 年对苇浆黑液碱回收白泥精制填料碳酸钙的研究中，设计了3 种精制方法：水洗法、干燥法和助剂法，找出了白泥精制的最佳条件和可行性路线。其结论为利用水洗法、干燥法和助剂法精制产品碳酸钙的白度由小到大依次增高；各种方法中精制的产品碳酸钙中硅的含量基本稳定，残碱的含量也很低。实施碳酸化操作制得的产品，碳酸钙的残碱含量比没有此步骤操作制得的产品的要低。从物料和能源的消耗看，直接水洗法耗水量大，洗涤l 吨白泥需要30t- 50t 的水，动力和能源消耗多，生产效率低；助剂法消耗水量较少，1 吨白泥只需水5t- 10t；直接碳酸化法精制l 吨白泥只需水3t- 6t，但碳酸化需要CO2。
目前，沉淀碳酸钙行业标准要求其白度≥90 度，而市场上某些行业要求在92 度以上，所以白度是沉淀碳酸钙中重要指标之一。胡庆福等人在2002 年做了对沉淀碳酸钙的增白研究。白泥白度下降的原因是其中含有铁、锰等黑色金属，以Fe、Mn 离子及氧化物形式存在，使白色碳酸钙着色而白度降低。
可以通过化学法增白，其方法为：以除Fe 为例，如果在消化过程中，或在碳化过程中，或在熟浆液中，加入还原剂使其与Fe3＋离子及其氧化物起反应，把Fe3＋还原成能溶于水的Fe2＋离子，经过滤除去白泥中铁离子，以达到除铁增白作用。加入的物质如亚硫酸氢钠、亚硫酸钙、硫代硫酸钠、连二亚硫酸钠、水合肼等都是强还原剂。另外，通过选择不同的还原剂、络合剂、调节剂和温度进行正交试验，比较其对轻质碳酸钙白度影响程度的大小，确定了最佳增白效果下还原剂、络合剂、调节剂的适宜用量以及最优温度。但是本方法用于白泥的增白，将会带入新的杂质，可能会降低白泥中碳酸钙的含量，影响沉淀碳酸钙产品的质量。
►欢迎进入【粉体论坛】
更多精彩！欢迎扫描下方二维码关注中国粉体技术网官方微信（bjyyxtech）
|
