一、技术原理
WX涡流超细磨机在吸收国内外砂磨机、塔磨机、剥片机的结构优点基础上,结合本公司对非金属矿研磨项目的生产应用情况,经过不断的试验、改进和完善,从而研发出独特、高效、节能环保的超细搅拌研磨设备。

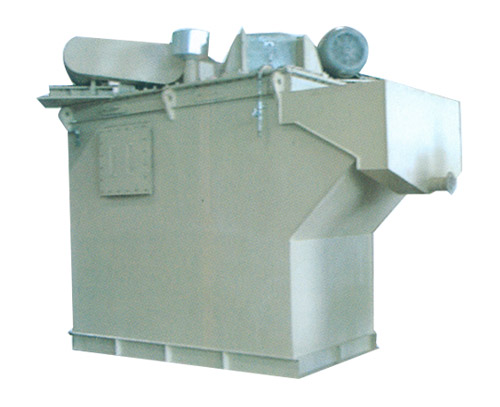

在长期的工业应用实践和严格的现场考验,箱式湿法磨机能量利用率高,操作维护方便,能够大量处理粉磨工业矿物的新型超细搅拌研磨设备,尤其是效率及稳定性均达到国际先进水平。主要有由驱动装置(包括电机和减速机)、箱体、和机架等部件组成,电机经减速机带动搅拌叶轮(叶轮分上、下两个),在填加一定量的磨矿介质(瓷珠或者锆珠)和被磨的物料在箱体内产生高速涡流,两只叶轮的角度不同都朝着中间运动,产生强大的摩擦、挤压、剪切、柔搓和冲击进行有效地粉碎。因为是在叶轮推力的作用下产生涡流,所以在磨矿过程中对箱体衬胶的摩擦力很小,延长了使用周期。物料从磨机的上部给入,经筒体内介质研磨后,合格的产品从磨机顶部溢出,设备最大给矿粒度为200目,经超细研磨后产品粒度可以达到微米级。可根据产品要求调整工艺方案满足不同的客户需求。
二、产品适用范围
WX涡流大湿法搅拌研磨机,以其都独特的粉碎原理,卓越的节能降耗性能,理想的粉碎效果,广泛的应用于:氧化铝、氧化硅、油漆、油墨、颜料、造纸涂料、陶瓷釉料、磁性材料、塑料填料、功能材料和难处理的金矿等行业中超细研磨的产品,例如:碳酸钙、高岭土、水镁石、云母、滑石、重晶石、氧化铁红、石墨、煤、铁氧体、锆英砂、电解锰、二氧化锰和水煤浆等其它非金属矿的超细研磨。它不但能做为研磨设备使用,还能作为搅拌器使用(如快速分散滤饼)还能作为高速清洗物料使用。
三、设计、制作标准
NO. |
名称 |
标 准 |
国 标 |
书 目 |
1 |
W
X
涡
流
湿
法
超
细
磨
|
《钢结构设计规范》 |
GB50017-2003 |
《化工设计手册》 |
2 |
《钢结构施工验收规范》 |
GB50205-2001 |
《化工设计手册》 |
3 |
《普通碳素结构钢标准》 |
GBT700-2006 |
《机械设计手册》 |
4 |
《埋弧焊焊接坡口基本形式的尺寸》 |
GB986-88 |
《焊接手册》 |
5 |
《涂装前钢材表面锈蚀等级和除锈等级》 |
GB8923-88 |
《化工设计手册》 |
6 |
《漆膜颜色标准样本》 |
GB3181-1982 |
《化工设计手册》 |
四、WX涡流湿磨机系统的优越性能及特点
WX涡流超细磨颠复了以往的设计理念,不要求长径比,只选用合适的线速度。采用了电机减速机轴承座和搅拌器直联结构,设备运行稳定。基于对动平衡的基础研究,成功的解决了大型磨机再次启动困难的问题。
该设备对厂房要求特别低,无需建高大的厂房,有效高度只需6米,因此节约基建投资,直观性强,操作方便,节约操作人员和工人劳动强度,整机外形美观大方,提升企业形象。主机及辅助设备占地面积约20平方米。
搅拌磨机箱体采用耐磨橡胶作内料,内衬使用寿命可达到15000小时以上,也可单独衬补线速度切线方向的橡胶,一般衬胶维护过程只需48小时就可生重新开始生产。降低了客户使用成本;搅拌叶轮采用耐磨橡胶衬,分为上下二片叶片更换方便。能加工3250目高固含浆料一次研磨至-2μm粒度大于90%的产品;筒体外筒与内筒之间设计有冷却水夹套导流筒结构,目的是为了保护衬胶的使用寿命,并不是象其它设备所设计的冷却系统是为了降低物料因研磨而产生的高湿。实践证明,研磨所产生的高温是有助于磨矿效果的。长径比大的设备由于高温产生了如黏稠度过高产生流动性不好等不利于磨矿效果的特征,从而影响到研磨效果。合理的线速度,大幅度降低易损件和研磨介质的消耗,设备维修周期长,运行费用低。
卓越的工艺性能:具有产量大、效率高、低能耗、生产出来的产品品质稳定、性价比高、组合操作性灵活,节能环保。
湿法系统研磨产品,产品质量稳定,容易调节与控制;产品粒径小,分布更均匀;单个晶体晶形结构好,更能提高产品的应用推广范围,提升产品的附加值。生产废水可经回收系统净化处理,再次回收利用。
五、工艺选择及应用
目前为提升产品的附价值,更好的推广与发展产品的结构与销售渠道,湿法加闪蒸强力干燥工艺已经很好的应运于重质碳酸钙,氧化镁,轻氧化铝,高岭土,重晶石等非金属矿的深加工;加工出的产品可广泛应用于造纸、橡胶、塑料、涂料等行业中。
六、WX涡流湿法超细搅拌磨运行成本分析
进机原料采用200-325目高岭土粉,设备采用12000升磨机。单机生产各种产品成本:
成品粒度(-2um) |
产量(T/h) |
电耗度/h |
分散剂(%) |
介质(%) |
人员(人) |
D60 |
1 |
26 |
0.1 |
0.12 |
2 |
D70 |
1 |
28 |
0.12 |
0.12 |
2 |
D80 |
1 |
30 |
0.15 |
0.15 |
2 |
D90 |
1 |
90 |
0.20 |
0.20 |
2 |
D95 |
1 |
110 |
0.30 |
0.35 |
2 |
D97 |
1 |
130 |
0.35 |
0.45 |
2 |
注:工人二名,一名为制浆工,一名为超细磨操作工。 |
七、设备主要参数介绍
