长沙万华LXJM5600型超大立式湿法搅拌磨机主要性能参数介绍
来源:中国粉体技术网    更新时间:2015-01-15 11:40:40    浏览次数:

LXJM5600型立式湿法搅拌磨机主要性能参数介绍

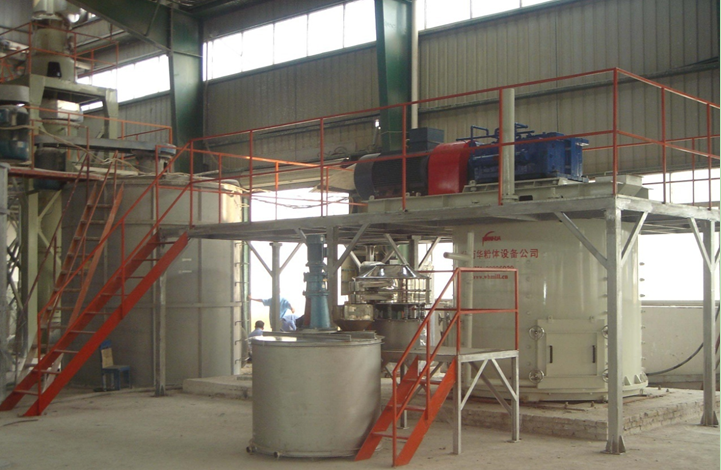

LXJM5600型立式湿法搅拌磨机
     (中国粉体技术网/班建伟)LXJM-5600型立式湿法磨机是万华粉体在吸收国内外砂磨机、塔磨机、剥片机的结构优点基础上,集万华粉体长期对大型立式湿法磨机工艺制造技术、对非金属矿研磨的生产应用经验,经过不断的试验、改进和完善,而于2011年新研发出的具有高效、稳定可靠、节能环保的大型立式湿法搅拌设备,是国内目前大容量的立式湿法粉碎设备。该产品已取得国家专利,专利号:ZL201220549168.4。
       LXJM-5600型立式湿法磨机全新的磨机结构形式,优化的磨机尺寸,独特的部件设计,简捷的流程,使得设备性能比原有立式湿法磨机有了质的提高,能够大量处理工业矿物,特别是适用于规模化非金属矿加工,效率及稳定性均达到国际先进水平。
一、主要性能优势:
    1、处理能力大,研磨效率高,吨产品能耗比原湿法磨降低20%。
    2、成品细度高,进料325目,粉碎细度-2μm粒径≥95%。
    3、成品浆料温度低,粘度小,流动性好。
    4、研磨介质磨耗小,对产品无污染。
    5、磨机内部部件采用高硬度耐磨材料并可更换,设备使用寿命长。
    6、传动效率高,采用大型螺旋伞齿、斜齿传动减速机传动,运转效率高达95%以上,传动平稳,噪声低,无振动。
    7、采用独特设计的空心主轴(216*42mm)和空心搅拌轴,重量轻,每吨可节省5%的能源消耗。
    8、独特的垂直自由加长改短出料方式,更好的控制产品的粒径。
    9、齿轮箱采用润滑泵强制循环润滑,外接循环油冷却、过滤系统;在冷却油品的同时,过滤油品,达到提高油品清洁度的效果,更有利于延长油品及设备的使用寿命。
    10、起动转矩低,电机与齿轮箱采用柔性联轴器连接,可有效保护齿轮箱避免冲击载荷的损伤,对电网电器冲击小。
    11、设有油温报警、电流报警系统,当油温、电流超出设定值自动报警或停机。
    12、可单台独立连续工作,也可多台串联使用。
    13、整机结构紧凑,高度适宜,操作维护方便,生产稳定,生产线宜于采用自动化控制。
    14、设计采用了多边形异形筒体结构与棒式搅拌组合,确定长径比1:1~1:1.5,适宜的搅拌器线速度。
二、技术原理
       LXJM-5600型立式湿法搅拌磨机由驱动(包括电机和减速机)、筒体、搅拌器和电控等部件组成,电机经减速机带动多级搅拌器在充满磨矿介质(瓷珠或者锆珠)和被磨的物料在筒体内作整体的多维循环运动和自转运动,物料在表面光滑的介质球重量压力与旋回转离心压力共同产生的摩擦、挤压、剪切、柔搓和冲击力的作用下,被有效地粉碎。物料从磨机的上部给入,经筒体内介质研磨后,合格的产品从磨机底部经筛网过滤后溢出,较粗的颗粒则留在磨机内继续被研磨。
       搅拌磨机的最大给矿粒度为200-400目,经超细研磨后产品粒度可以达到微米及亚微米;采用可拆卸的高耐磨衬板作研磨筒体内衬,更换方便;棒式搅拌轴采用德国堆焊耐磨工艺,延长使用寿命;筒体外壳设置有冷却装置,能够将物料、研磨介质研磨时产生的热量及时带出机器本体;合理的线速度,大幅度降低易损件和研磨介质的消耗,设备连续运转周期长,运行费用低。搅拌研磨机与钢架平台独立安装,高度适宜,操作方便,作业人数少,劳动强度低。
三、工艺流程

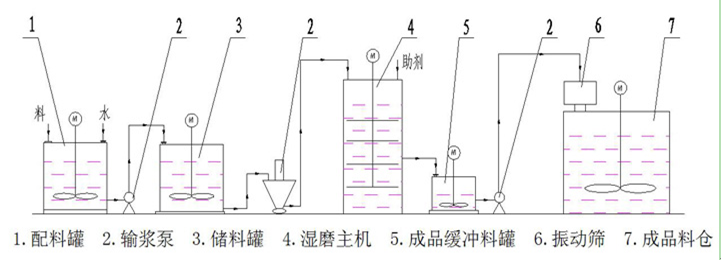

工艺流程图1

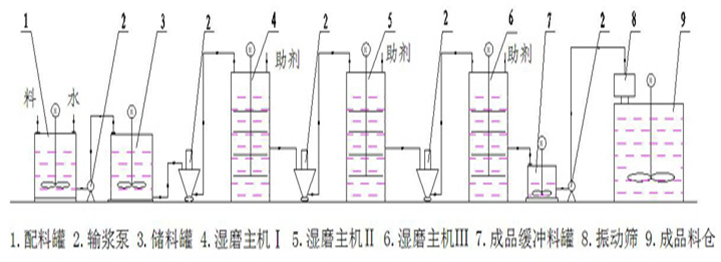

工艺流程图2
四、技术参数
LXJM5600型立式湿法磨机技术参数
工艺方式 单台 二台串联 三台串联
主机设备数量 一台 二台 三台
装机容量(KW) 355 355*2 355ⅹ3
固含量 70%-75% 70%-75% 70%-75%
产品规格-2微米 D60 D75 D98
小时干粉产量(吨) 4.5 7.5 4.2
电耗(度/吨) <35 <55 <185
分散剂耗损(KG/吨) <5 <6 <15
注:由于各地原矿物料性质有所差别,因此上述数据仅供参考(矿物原料:方解石)

五、应用领域
     非金属类:重质碳酸钙、煤系高岭土、软质高岭土、
重晶石膨润土、水镁石、电气石、云母、稀土、CCR等;
     能 类:水煤浆、石油焦浆料等;
     陶 类:硅酸锆、锆英粉、α-氧化铝等;
     金 类:金银矿、钼矿、铜矿、锰矿、铝锌矿,超细选矿再磨;
     化 类:氢氧化铝、氢氧化镁、二氧化锰、阻燃剂、催化剂、氧化铁红、硫磺、金属氧化物等。


长沙万华粉体设备有限公司
电话:0731-88996029
传真:0731-88996196
销售电话:13308472318 (刘先生)   15874891288(雷先生)
网址:http//www.whmill.cn
