碳酸钙在造纸工业中主要用作填料和纸张涂布加工的颜料，其在造纸中的主要功能是填充纸页中的空隙，提高纸页的匀度；改善纸页正面平滑度；增加纸页不透明度和白度；改善纸页适印性能；保证纸页尺寸稳定；降低生产成本。
图1 碳酸钙的分类
随着造纸技术的不断发展，其对碳酸钙的种类、粒度、微观形貌、白度等指标有了更高的要求。本文将分别选用重质碳酸钙和轻质碳酸钙（纺锤形、球形、3.2μm纺锤形轻钙、4.2μm纺锤形轻钙）在35g/m2铝箔衬纸产品上进行试用，考察不同种类的碳酸钙对铝箔衬纸性能指标影响。
1、重质碳酸钙和轻质碳酸钙对铝箔衬纸性能的影响
将重质碳酸钙和轻质碳酸钙分别在纸机上进行试验，并进行对比分析。在试生产过程中，使用重质碳酸钙后与轻质碳酸钙相比，网部脱水速度快，成纸匀度变差。

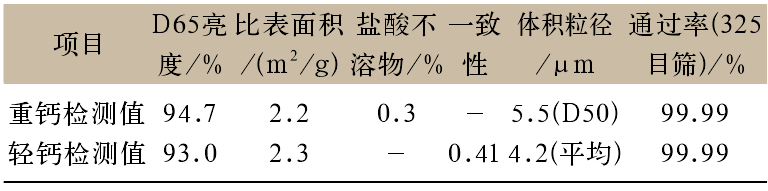

表1 重质碳酸钙和轻质碳酸钙检测指标

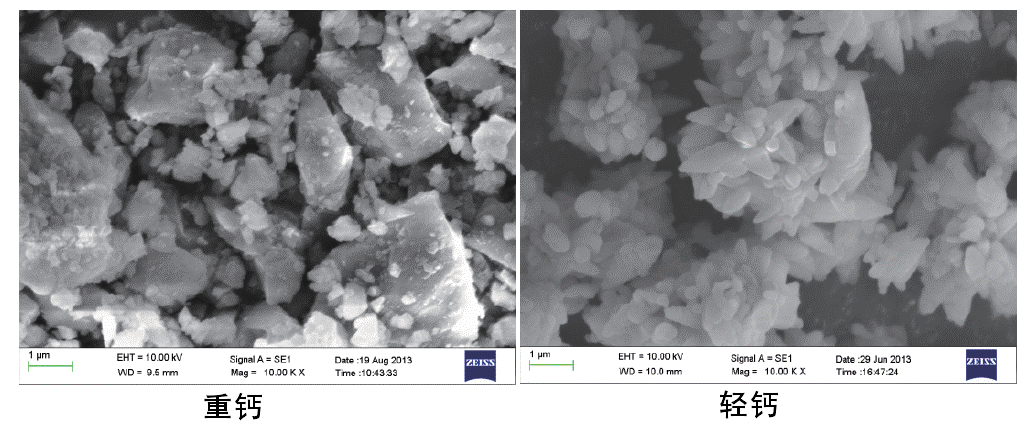

图2 重质碳酸钙和轻质碳酸钙扫描电镜照片（10000倍）
使用重质碳酸钙后，由于其密度大、沉降速度快，导致网部脱水快，纸页匀度差；钙的晶型呈块状，导致与纤维间的结合力差。由于述原因导致成纸在灰分、定量接近的情况下，其抗张强度、伸长率、正面平滑度、厚度、耐折度等指标，均明显降低，同时对上网浓度、白水浓度、填料留着率和匀度指数等数据分析，与生产现象相一致。
2、不同晶型轻质碳酸钙对铝箔衬纸性能的影响
选择纺锤状轻质碳酸钙和球状轻质碳酸钙进行对比分析。

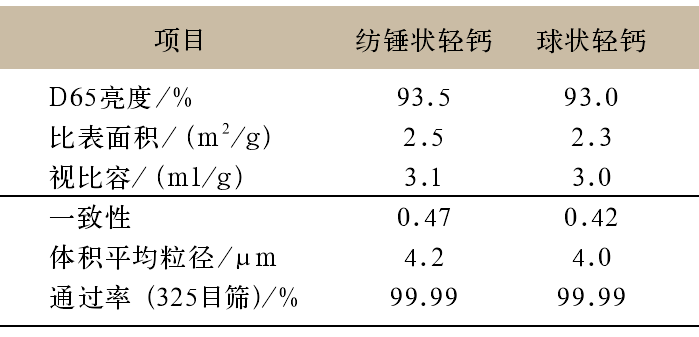

表2 纺锤状轻质碳酸钙和球状轻质碳酸钙检测指标

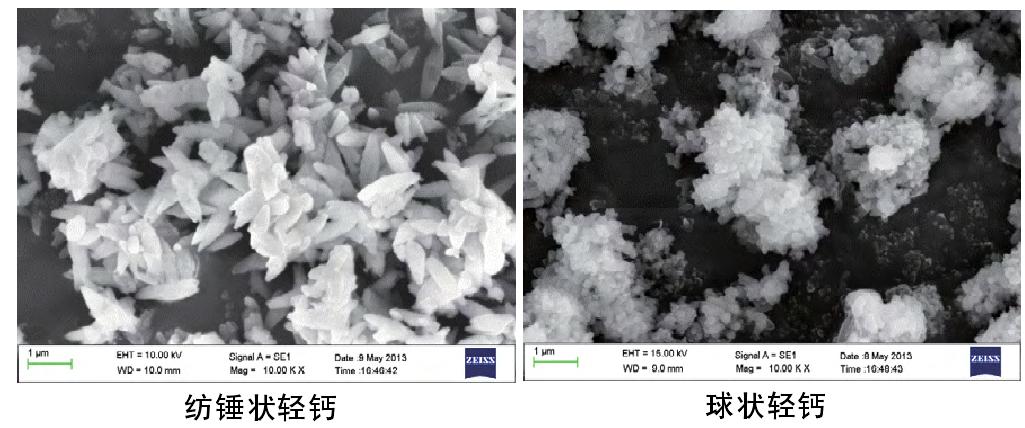

图3 纺锤状轻质碳酸钙和球状轻质碳酸钙扫描电镜照片（10000倍）
将两组不同晶型的轻质碳酸钙分别在纸机上进行试验，并取上网浆、白水和成纸进行分析检测。
表3 不同晶型轻质碳酸钙纸张性能指标
生产中使用两种轻质碳酸钙相比，网部没有明显变化，但使用纺锤状轻质碳酸钙成纸匀度较好。纺锤型轻质碳酸钙与纤维间的结合力好于球状轻质碳酸钙，使其填料保留率较高，所以成纸在灰分、定量接近的情况下，其抗张强度、伸长率、正面平滑度、厚度、耐折度等指标，略有提高。
同时对上网浓度、白水浓度、填料留着率和匀度指数等数据分析，看出两种轻质碳酸钙相差不大。
3、不同粒径轻质碳酸钙对铝箔衬纸性能的影响
使用同一厂家生产的纺锤形轻质碳酸钙，但粒径不同的轻质碳酸钙进行对比分析。

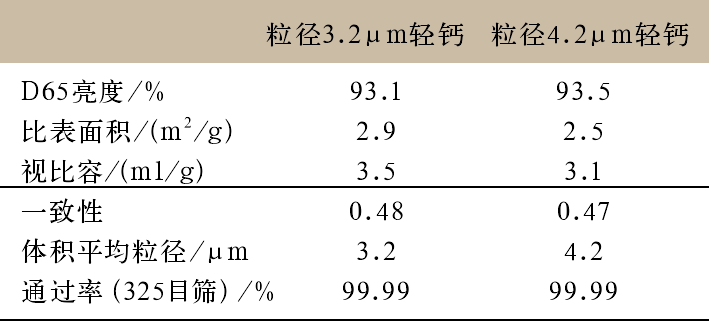

表3 不同粒径轻质碳酸钙检测指标

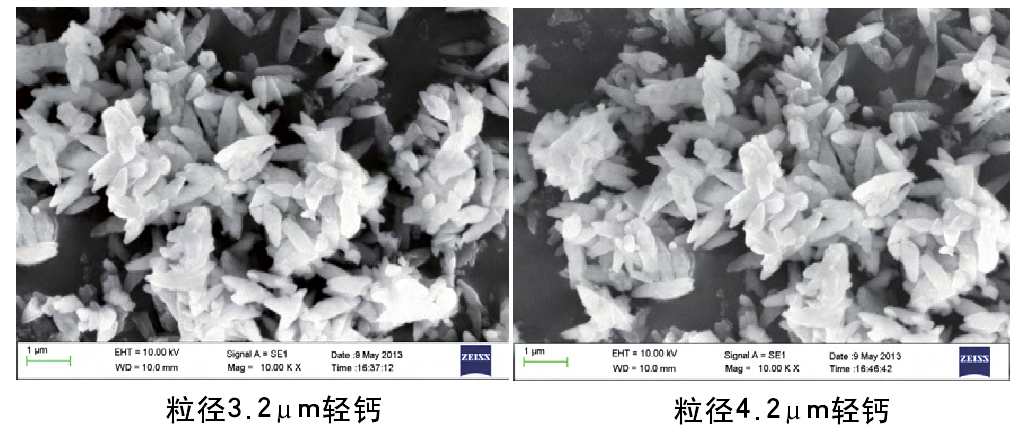

图4 不同粒径轻质碳酸钙扫描电镜照片（10000倍）
将两组不同粒径的轻质碳酸钙分别在纸机上进行试验，并取上网浆、白水和成纸进行分析检测。

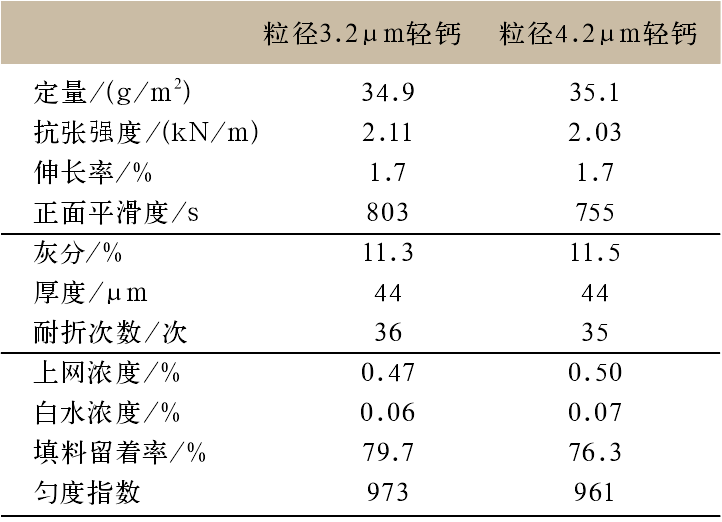

表5 不同粒径轻质碳酸钙纸张性能
生产情况是使用两种不同粒径轻质碳酸钙相比，网部没有明显变化，但粒径小轻质碳酸钙匀度较好。粒径小轻质碳酸钙由于沉降速度慢、视比容大，导致网部脱水速度慢，成纸匀度好，纸页细腻。所以成纸在灰分、定量接近的情况下，其抗张强度、正面平滑度等指标，略有提高，同时对上网浓度、白水浓度、填料留着率和匀度指数等数据分析，与生产现象相一致。
4、实际生产试用情况

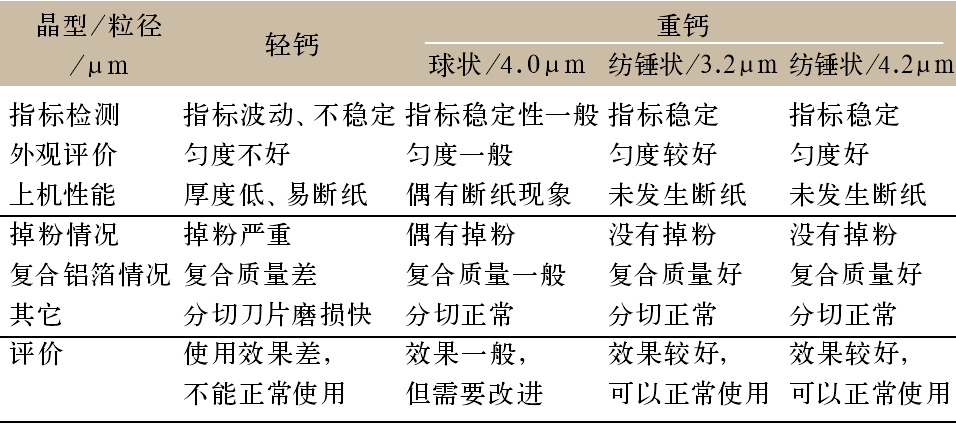

表6 不同类型碳酸钙厂家试用情况
通过进行一系列的对比试验以及厂家试用结论可知：适合在铝箔衬纸中使用的碳酸钙为纺锤形轻质碳酸钙，且粒径小的轻质碳酸钙质量更好。但粒径小的轻质碳酸钙价格相对较高，原纸生产厂家应根据成本、客户使用等情况，确定最适合种类的碳酸钙。
资料来源：不同类型碳酸钙在铝箔衬纸中的应用
编辑整理：中国粉体技术网
更多精彩！欢迎扫描下方二维码关注中国粉体技术网官方微信（粉体技术网）
|
