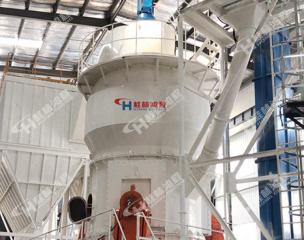

HLM系列立式磨粉机是桂林鸿程通过学习引进国外先进技术,经历二十多年潜心研究开发出的一款集烘干、粉磨、分级、输送为一体的高效节能的先进粉磨设备。
桂林鸿程HLM立式磨粉机具有粉磨效率高、电耗低、入料粒度大、产品细度易于调节、设备工艺流程简单、占地面积小、噪音低、扬尘小、使用维护简便、运行费用低、耐磨材料消耗少等优点。可广泛用于电力、冶金、水泥、化工、非金属矿等行业,主要用于对水泥生料、熟料、电厂脱硫石灰石粉、矿渣微粉、锰矿、石膏、煤、重晶石、方解石、铝矾土等物料进行粉磨加工。
产品优势
综合投资成本低
集破碎、干燥、粉磨、分级、输送于一体,工艺流程简单,系统设备少,结构布局紧凑,占地面积小,为球磨机的50%,可露天布置,建筑成本低,直接降低了企业投资费用。
粉磨效率高
粉磨效率高,能耗低,和球磨机相比较,能耗低40%-50%;单机生产能力大,可利用低谷电;
维护方便,运营成本低
磨辊可用液压装置翻出机外,更换辊套衬板及磨机检修空间大,检修作业十分方便;磨辊辊套能翻面使用,延长了耐磨材料的使用寿命;开机前无需在磨盘上布料,并且磨机可空载启动免除开机难的烦恼;磨耗低,磨辊、磨盘衬板采用特殊材质,使用寿命长;
产品质量稳定
物料在磨粉机内停留的时间短,易于对产品粒度分布和化学成分进行检测,减少重复碾磨,产品质量稳定;产品颗粒形态均匀、粒度分布窄、流动性好,产品适应性强;产品中含铁量极少,且所含的机械磨损铁易于被去除,用于粉磨白色或者透明物料时,产品的白度和纯净度高。
可靠性高
采用磨辊限位装置,避免磨机工作时间因断料而产生的剧烈震动。采用新型磨辊密封装置,密封可靠,并且无需密封风机,进一步降低磨内氧含量,抑爆性能优异。
环 保
HLM立磨整个系统震动小,噪音低;系统整体密封全负压运行,无粉尘外溢,基本可实现无粉尘车间;立式磨技术及装备是我国大力倡导的节能降耗新技术,有利于提升企业在本区域乃至我国粉体行业领域的竞争实力;
自动化程度高
采用PLC全自动控制系统,并且可实现远程控制,操作简便,维修方便,减少人工成本。
烘干能力强
由于立磨可直接通热风,热风在磨内直接与物料接触,烘干能力强,入料水分最高能达到15%。立磨制粉系统无需另外配置一台烘干机,节约设备投资成本及能源消耗成本。通过调节热风的温度,可满足不同湿度的物料边烘干边粉磨。
HLM型高细立式磨规格、技术参数表(非矿、化工行业)
型号 |
磨盘中径(mm) |
产量(th) |
入磨物料颗粒 |
入磨物料水分 |
产品细度(10-40um) |
产品水份(%) |
电机功率(kw) |
HLM10/2X |
800 |
1-3 |
0-15 |
<5% |
<97% |
≤1 |
55 |
HLM16/2X |
1250 |
2-7 |
0-20 |
<5% |
<97% |
≤1 |
132 |
HLM17/2X |
1300 |
3-12 |
0-25 |
<5% |
<97% |
≤1 |
180 |
HLM19/2X |
1500 |
4-16 |
0-35 |
<5% |
<97% |
≤1 |
250 |
HLM21/2X |
1700 |
6-24 |
0-35 |
<5% |
<97% |
≤1 |
355 |
HLM21/3X |
1750 |
7-27 |
0-35 |
<5% |
<97% |
≤1 |
400 |
HLM24/2X |
1900 |
7-28 |
0-35 |
<5% |
<97% |
≤1 |
450 |
HLM29/3X |
2400 |
9-35 |
0-40 |
<5% |
<97% |
≤1 |
560 |
HLM29/4X |
2400 |
10-39 |
0-40 |
<5% |
<97% |
≤1 |
630 |
HLM30/2X |
2800 |
11-45 |
0-50 |
<5% |
<97% |
≤1 |
710 |
注:原料易磨性(Bond)指数<=18kWh/t Note:Raw Materials bond index<=18kWh/t。
设备原理
电动机驱动减速机带动磨盘转动,需粉磨的物料由锁风喂料设备送入旋转的磨盘中心,在离心力作用下,物料向磨盘周边移动,进入粉磨辊道。在磨辊压力的作用下,物料受到挤压、研磨和剪切作用而被粉碎。同时,热风从围绕磨盘的风环高速均匀向上喷出,粉磨后的物料被风环处的高速气流吹起,一方面把粒度较粗的物料吹回磨盘重新粉磨,另一方面对悬浮物料进行烘干,细粉则由热风带入分级机器进行分级,合格的细粉随同气流出磨,由收尘设备收集下来即为产品,不合格的粗粉在分级机器叶片作用下重新落至磨盘,与新喂入的物料一起重新粉磨,如此循环,完成粉磨作业全过程。
在经济发展的浪潮中,传统模式的生产经营已经难以适应粉体企业的发展需求,也因此,粉体企业无论是在企业改革还是在重大新增项目建设中都希望有一套完整的方案来实现目标,提供一体化服务是制粉装备企业的未来发展之路。
面对日益激烈的市场竞争,粉体加工企业在应对能源、资源、环境以及我国政策等各方压力时,绝大多数有实力的企业采取改革转型、淘汰落后生产设备及生产线的方式。制粉企业的改革转型普遍趋向规模化、大型化、自动化、节能环保化的更高方向发展,因此在企业改革或者大型项目新建中,制粉企业对于生产装备的选择不再仅仅局限于装备本身,而是着眼于装备供应商对于装个生产线建设的服务能力。
桂林鸿程是制粉装备领域较早由纯粹提供雷蒙磨、立磨等制粉装备产品,转而向客户提供粉体加工一体化解决方案的企业。
