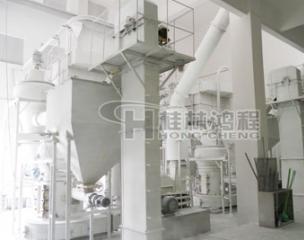

HC纵摆系列磨粉机
【应用领域】: 建材、化工、冶金、涂料、造纸、橡胶、医药、食品等领域湿度6%以内、莫氏硬度7级以下的非易燃易爆物料的粉磨加工
【适用物料】:高岭土、重晶石、萤石、滑石、水渣、灰钙粉、硅灰石、石膏、石灰石、磷矿、大理石、钾长石、石英砂、膨润土、锰矿等硬度莫氏7级以下的物料
产品简介:
HC纵摆系列磨粉机是在R型摆式磨粉机基础上进行的技术创新,该磨粉机各项技术指标同比R型摆式雷蒙机均有大幅度提高,是高效节能的新型雷蒙机。其中HC1700超大型方解石磨粉机产量高,能耗低,特别适用于大型方解石制粉项目。
技术参数
型号
|
磨辊个数
|
磨环直径
(mm)
|
最大进料
颗料尺寸
(mm)
|
成品颗粒
(mm)
|
产量
(t/h)
|
整机功率
(kw)
|
HC1000 |
3 |
1000 |
≤25 |
0.022-0.18 |
1-6.5 |
85-101 |
HC1300 |
4 |
1300 |
≤30 |
0.038-0.18 |
2-12 |
165-180 |
HC1500 |
4 |
1500 |
≤30 |
0.038-0.18 |
3-15 |
242 |
HC1700T |
5 |
1700 |
≤30 |
0.038-0.18 |
5-20 |
264-314 |
HC1700 |
5 |
1700 |
≤30 |
0.038-0.18 |
6-25 |
342-362 |
注:1. 以上型号可选择鸿程专利-纵摆结构,也可根据加工物料特性及细度选择悬摆结构。2. 以上以加工石灰石为例,由于各地物料不同,产量不同,以上数据仅供参考。
工作原理
HC系列磨粉机主要由主机、分级机、高压鼓风机、旋风分离器、管道系统、电机、电磁振动给料机、电控柜等组成。辅助设备有破碎机、提升机等。若原料粒度过大则物料需经破碎机破碎成适合磨粉机进料尺寸的碎块,由提升机提升到储料斗,再由给料机定量送入主机内进行研磨,主机内悬挂于梅花架上的磨辊装置绕中心轴旋转,磨辊同时绕磨辊轴自转,在离心力的作用下,向外摆动压紧磨环。被旋转的铲刀讲扬起的物料抛向磨辊与磨环之间,因磨辊的滚碾而达到粉碎和研磨作用。磨碎后的粉磨被鼓风机的气流吹到主机上方的分级机进行分筛,细度过粗者仍落入主机内重磨,细度合乎规格者随风进入大旋风收集器,收集后经出粉管排出即为成品,净化后的气流经大旋风收集器上端的管道流入鼓风机。风路是循环的,除鼓风机至研磨室为正压外,其余管路内气流均在负压下流动,车间内卫生条件较好
