改性会议：2025年功能粉体表面改性技术应用创新发展大会将于11月8日在南京召开，报名请联系冯经理18301216601，涉及非金属矿粉体企业：碳酸钙、方解石粉、硅微粉、滑石、重晶石、硫酸钡、硅灰石、高岭土、膨润土、云母、硅藻土、凹凸棒石、海泡石、电气石粉等；功能性粉体企业：氢氧化镁、氢氧化铝、氧化铝、钛白粉、白炭黑、氧化铁红、珠光云母、导热填料、氧化锌、勃姆石、粉煤灰、碳化硅、玻璃微珠、铝粉、铜粉、纳米粉体等；硬脂酸、偶联剂等药剂和改性设备企业；塑料、橡胶、涂料等粉体材料下游应用企业。

---


化妆品遮盖剂是实现遮瑕美白等功效的关键原料，其分散性和稳定性直接影响产品的使用效果和保质期。

硫酸钡因其高折射率、良好的遮盖力和化学稳定性被广泛应用于化妆品中，但其易团聚的特性限制了其在化妆品中的应用效果。

陈秋等人采用球磨法制备超细硫酸钡，通过表面改性和分散工艺优化研究硫酸钡在化妆品基质中的分散性与稳定性。

1、改性方法
（1）硫酸钡的预处理
将工业级硫酸钡干燥后过200目筛，分批次筛选。每批次取100g硫酸钡，加入0.5g硬脂酸，在开炼机上混炼3min，调最小辊距薄通6次后再调大辊距至2mm下片，完成初次混炼。将混炼后的硫酸钡在80℃下干燥4h，得到预处理产品。

（2）表面改性
按基体设置100份，分别添加不同配比的预处理硫酸钡，在60℃条件下进行表面改性。改性过程中，加入1.5份十二烷基硫酸钠，混炼均匀，调最小辊距薄通6次后下片，制得改性硫酸钡。

（3）分散液的制备
将改性后的硫酸钡按不同比例分散到基质中，采用机械搅拌和超声分散相结合的方法制备分散液。具体步骤为：称取一定量改性硫酸钡，加入适量去离子水，超声分散10min，然后在搅拌条件下缓慢加入基质，继续搅拌30min。

2、最佳改性工艺及应用效果评价

（1）最佳改性工艺
通过系统研究确定最优工艺条件：预处理阶段将工业级硫酸钡过200目筛分，在60℃下干燥4h。表面改性采用十二烷基硫酸钠为改性剂，添加量为硫酸钡质量的1.5%，在60℃下改性2h。

分散工艺中硫酸钡添加量控制在15%～20%，分散温度60℃，分散时间15min，体系pH维持在8.0～8.5，采用机械搅拌与超声分散相结合的方法。

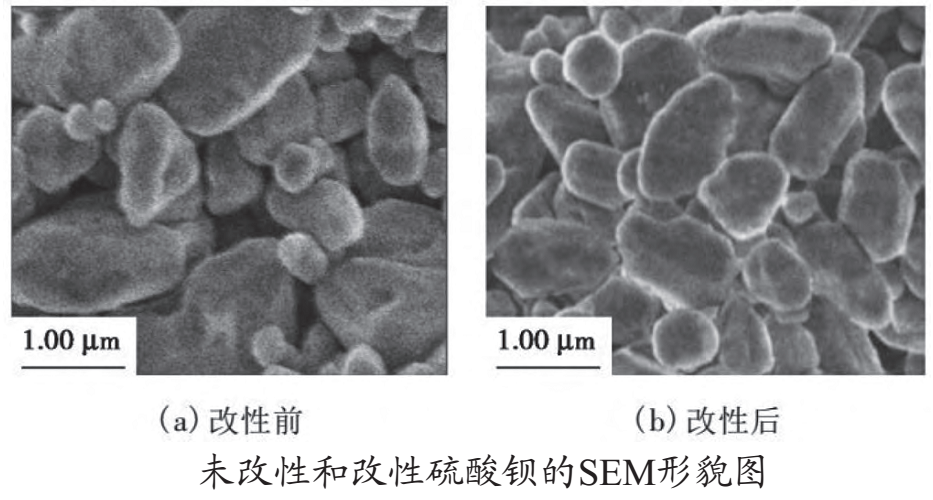

在此条件下制备的分散体系具有以下特点：颗粒分布均匀，主要粒径在0.8～1.2μm；分散剂稳定性好，7d内无明显沉降；遮盖效果优异，涂膜均匀连续。

（2）在化妆品中的应用评价
将制备的硫酸钡分散剂应用于化妆品配方中进行评价：在粉底液中添加15%改性硫酸钡分散剂，产品表现出良好的遮盖效果和使用体验，与基质相容性好，无相分离现象。

在遮瑕膏配方中添加20%分散剂，产品遮盖力显著提升，稳定性良好，使用效果自然持久。

应用评估结果表明，采用优化工艺制备的硫酸钡分散体系在化妆品中表现出优异的应用性能。

资料来源：《陈秋.硫酸钡作为化妆品遮盖剂的分散性与稳定性研究[J].化工设计通讯,2025,51(08):95-97》，由【粉体技术网】编辑整理，转载请注明出处！
