滑石粉是一种具有层状结构的硅酸镁水合物，化学组成为3MgO.4SiO2.H2O。滑石粉的化学稳定性良好，耐强酸及强碱，同时还具有白度高、粒度细、分散性好、吸油量稳定、遮盖力强、电绝缘性能和耐热性等特性。滑石粉资源丰富、价格低廉，是当今世界用量最大的超细粉体产品之一，是一种很有发展前途的白色颜料，在陶瓷、涂料、造纸、纺织、橡胶和塑料等行业得到广泛应用。
　　
　　随着对滑石粉研究的深入，滑石粉在造纸工业中的应用越来越广泛，如滑石粉精细加工后用作化学浆、化机浆、脱墨浆等浆厂的树脂吸附剂和新闻纸、文化用纸、纸板生产过程中出现树脂问题时浆料的树脂吸附剂，以及作为涂料的颜料代替部分高岭土或碳酸钙，用于提高轻量涂布纸及特种涂布纸的性能、印刷适印性和相关操作易性等。滑石粉折射率与高岭土相当，具有片状晶形，径厚比高、吸油性低。硬度小、白度高，作为纸张涂布白色颜料，不仅可以代替高岭土，而且某些性能优于瓷土，尤其适用轮转印刷的轻量涂布纸涂料中。
　　
　　滑石粉作为涂布颜料使用，突出优点是具有较好的纤维覆盖能力和印刷效果，能赋予涂料良好的涂刷性、流平性、遮盖性，可提高轻量涂布纸不透明度、平滑度和印刷光泽度，赋予纸张较高的吸墨性，改善印刷质量。
　　
　　轻量涂布纸作为一种一次涂布且涂布量低的纸种，对颜料遮盖性提出了较高要求，现有涂料配方中广泛使用的就是具有较高遮盖性的薄片高岭土，这种薄片高岭土主要从巴西进口，价格相对较高，如果采用具有同等遮盖能力且不需进口的性价比更高的滑石粉替代薄片高岭土，可在保证产品质量的前提下，不断降低生产成本，在成本节省方面发挥积极作用。
　　
　　史梦华等试验了超细滑石粉替代高岭土对轻量涂布纸涂料性能及成纸性能的影响。结果表明：　　


　　

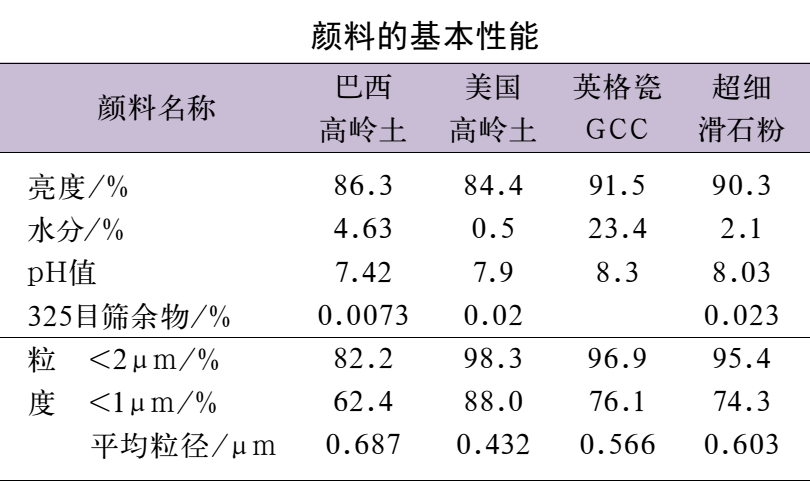

　　（1）巴西高岭土为薄片土，其径厚比较大，薄片瓷土有利于提高轻涂纸的涂层覆盖性，尤其是涂布量较低（小于8g/m2）的轻涂纸。美国高岭土通常粒度较细，径厚比较小。英格瓷GCC固含量高，有利于制备高固低黏涂料，颜料亮度相对最高。滑石粉是一种具有层状结构的硅酸镁水合物，共分三层，中间是一个八面体的MgO层，上下均为四面体的硅石层，这种结构是滑石粉具有不同于其它颜料的特殊性质的原因，有利于改善轻量涂布纸涂料的覆盖性和适印性。与巴西高岭土相比，超细滑石粉的特点主要表现为亮度相对较高，同时分散剂用量偏高。超细滑石粉的2μm含量要明显高于巴西高岭土。从颗粒结构来看，高岭土呈层状堆砌的片状结构，而滑石粉则是呈单一的片状结构。两种颜料虽然在形态结构上存在差异，但均为片状结构颜料。超细滑石粉与巴西高岭土均为片状结构颜料，片状的粒子给予原纸更好地覆盖，可使成纸有较好的印刷性能，如均匀的油墨接受性和高的油墨保持性。不同形状粒子的组合可获得疏松的涂层，有利于提高涂层的油墨吸收性。


　　

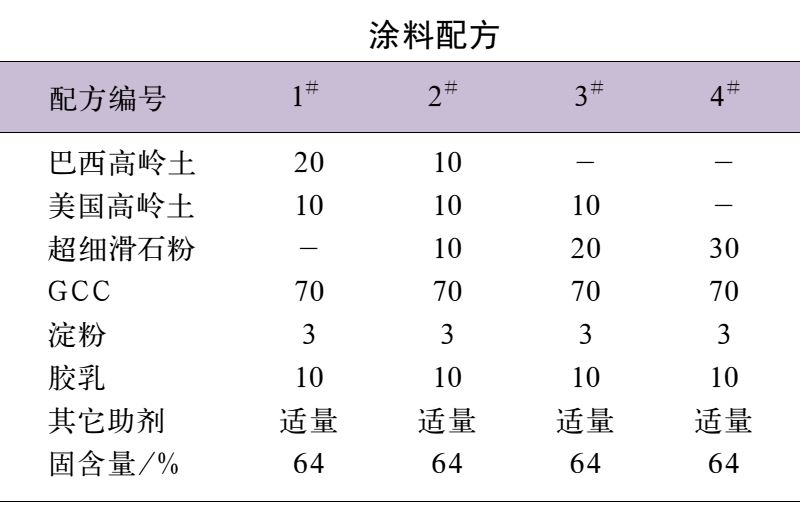

　　（2）超细滑石粉取代涂料配方中的高岭土后，随着超细滑石粉用量的增加，涂料的低剪切黏度呈增加趋势，但增加幅度有限；涂料保水性略有降低；涂料的高剪切黏度呈降低趋势，表明采用滑石粉替代高岭土，将对涂料的涂布运转性能产生有利影响，可以进一步提高涂料的固含量，获得更好的涂布效果。
　　
　　（3）以超细滑石粉取代配方中高岭土后，随着超细滑石粉用量的增加，轻量涂布纸的白度、平滑度、不透明度、光泽度、表面粗糙度、印刷光泽度等质量性能指标保持相近水平，印刷表面强度有较为明显的提高。
　　
　　资料来源：《史梦华,李丹,刘春景,邓凤伟.超细滑石粉在轻量涂布纸中的应用研究[J].中华纸业,2022,43(14):1-4》，由【粉体技术网】编辑整理，转载请注明出处！
