聚丙烯是五大通用塑料之一，具有密度低、耐腐蚀、力学性能优异等特点，广泛应用于国民经济及人们日常生活的各个领域，但聚丙烯成型收缩率大，耐低温冲击性差，较易老化，将聚丙烯与其他材料共混制备改性聚丙烯，可满足更多环境下的需求。
　　
　　硅灰石改性聚丙烯是近年来的研究热点之一，纤维状硅灰石能部分取代石棉和玻璃纤维用于增强塑料，提高塑料拉伸强度、挠曲强度和冲击强度等。但由于硅灰石表面的亲水疏油性，使其在聚合物中结合不良，影响聚合物性能的增强，一般要进行表面处理，利用表面羟基和某些官能团之间的反应改善硅灰石粉体在聚丙烯基体中的分散性和相容性。
　　

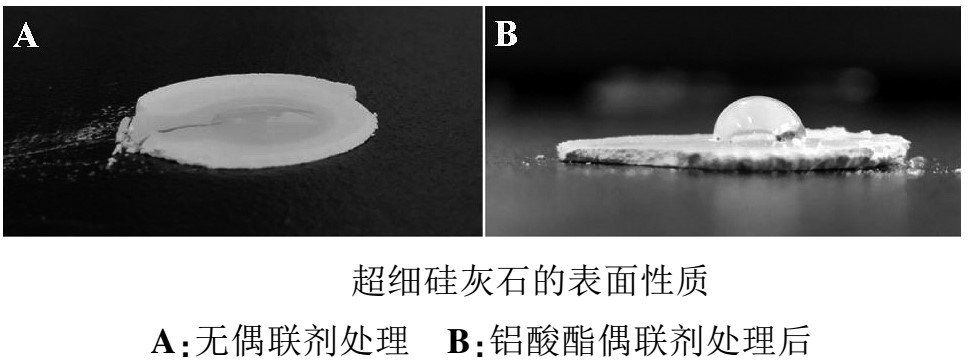

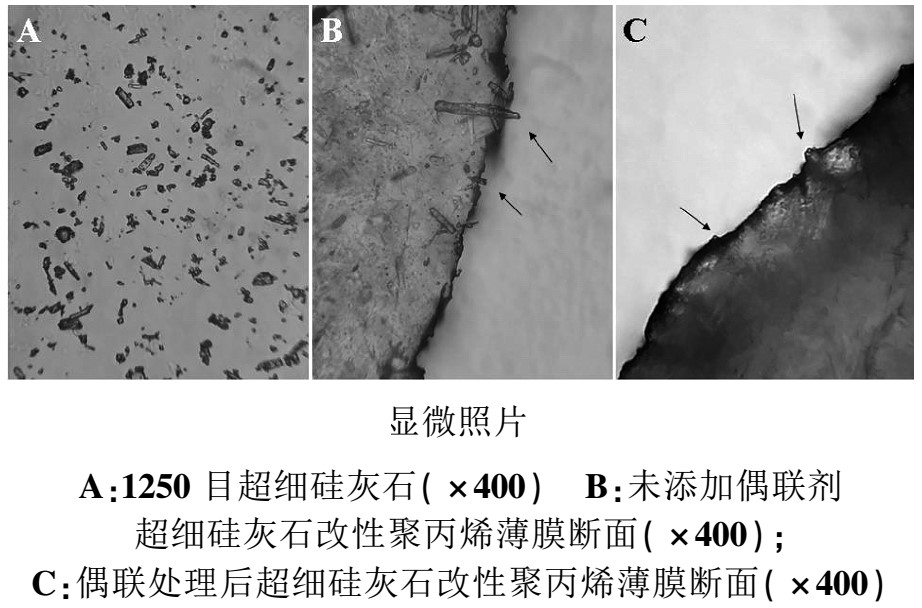

　　杨其盈等采用铝酸酯偶联剂对1250目超细硅灰石进行表面偶联处理，研究偶联剂处理前后的超细硅灰石对聚丙烯性能的影响，结果表明：


　　
　　（1）超细硅灰石的加入使聚丙烯的拉伸强度提高，使用铝酸酯偶联剂处理硅灰石后聚丙烯的拉伸强度要比未处理的高，当表面处理硅灰石添加量为10份时，聚丙烯的拉伸强度最高。
　　
　　（2）超细硅灰石的加入使聚丙烯的冲击强度得以提高，铝酸酯处理的硅灰石添加量为30份时，聚丙烯的冲击强度最高。


　　
　　（3）超细硅灰石的加入会提高聚丙烯的维卡软化温度，加入铝酸酯处理硅灰石后也少量提高维卡软化温度。超细硅灰石的加入会提高聚丙烯的硬度。
　　
　　资料来源：《杨其盈,陈晓宇.超细硅灰石改性聚丙烯的研究[J].化工时刊,2021,35(04):15-18+43》，由【粉体技术网】编辑整理，转载请注明出处！
