矿物简介
硅灰石是一种钙的偏硅酸盐类矿物，化学分子式为Ca3[S3iO9],理论化学成分CaO48.3%，SiO251.7%,其中的Ca常被Fe、Mg、Mn、Ti、Sr离子置换，形成类质同象体，故自然界纯净的硅灰石较罕见。
天然硅灰石（低温三斜硅灰石）常呈白色至灰白色，偶见肉红、黄、绿、棕色。玻璃光泽，解理面珍珠光泽，色泽光亮。纯度99%、粒度-325目的白度为92%-96%。紫外光下发黄、橙或粉红到橙色荧光，有些可发磷光。密度2.78~2.91g/cm3，硬度为4.5~5，熔点1544℃。含杂质则熔点降低。具有线性膨胀特点和低的膨胀系数。
硅灰石具有良好的化学稳定性，在25℃的中性水中溶解度为0.095mg/l。一般情况下耐酸、耐碱、耐化学腐蚀，但在浓盐酸中分解，形成絮状物。硅灰石通常呈针状，放射状，纤维状集合体，纤维长与直径之比约7-8:1。甚至微小的颗粒仍保持纤维状的习性。热膨胀小，烧失量低，有良好的助熔性。在1126℃转变为假硅灰石时，膨胀系数加大，绝缘性能较好，低温变体的电阻值较大，故适用于制造低损耗瓷。
我国从1975年湖北大冶小箕铺首先发现硅灰石矿床以来，相继在吉林、湖南、江西、福建、青海、河北、浙江、辽宁等省陆续发现了一批大、中型硅灰石矿床。我国硅灰石总储量约占世界总储量的40％。是世界上硅灰石矿储量最多的国家之一。70年代末，我国开始了硅灰石的应用研究。我国硅灰石工业发展迅速，并已打入国际市场。
性质结构
硅灰石（Wollastonite）是一种钙的偏硅酸盐矿物，化学分子式为CaSiO3，理论化学成分为CaO48.3%，SiO251.7%，其中的Ca常被Fe、Mg、Mn、Ti、Sr离子置换，形成类质同象体，故自然界纯净的硅灰石较罕见。硅灰石是一种接触变质矿物，产于岩浆侵入体与碳酸盐岩的接触带，由SiO2与CaCO3反应而成，也可以由含钙的岩层如石灰岩，大理岩经区域变质作用形成。
硅灰石有三种同质多象变体：二种低温相变体，即三斜晶系硅灰石和单斜晶系副硅灰石，一种高温象变体，通称假硅灰石。自然界常见的硅灰石主要是低温三斜硅灰石，其它二种象变体很少见。
低温三斜晶系硅灰石为链状结构，晶体常沿Y轴延伸成板状、杆状和针状；集合体呈放射状、纤维状块体，甚至微小的颗粒仍保持纤维状的习性；常呈白色和灰白色，玻璃光泽到珍珠光泽；密度2.78～2.91g/cm3，硬度4.5～5，熔点1544°C，溶于酸，加盐酸煮沸可生产絮状硅胶，热膨胀小，烧失量低，有良好的助熔性。

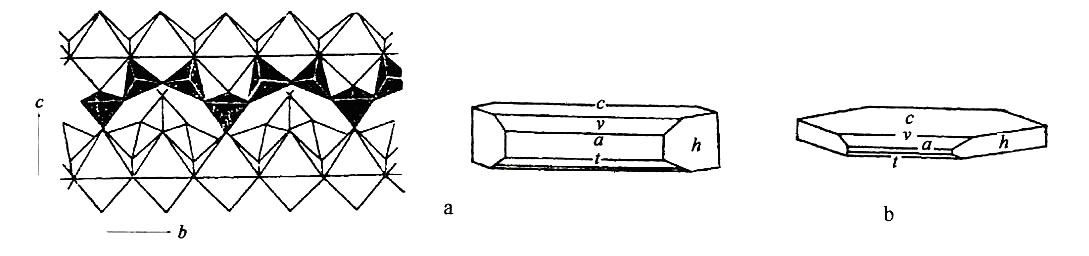

低温变体中，[CaO6]八面体共棱联结或平行b轴的链，与由双四面体和单四面体交互排列的[Si3O9]∞单链硅氧骨干相配合（图1）。[CaO6]八面体的棱长为0.365nm，[Si2O7]双四面体长约为0.41-0.42nm。
图 1 硅灰石的晶体结构与颜色
用途作用
由于硅灰石具有针状、纤维状晶体形态及较高的白度和独特的物理化学性能，广范应用于陶瓷、油漆、涂料、塑料、橡胶、冶金保护渣、化工、造纸、电焊条以及作为石棉代用品、磨料粘结剂、玻璃和水泥的配料等。
表2 硅灰石目前的主要用途
| 应用领域 |
主要用途 |
| 陶瓷 |
釉面砖、卫生瓷、日用瓷、美术瓷、电瓷、高频低损耗无线电瓷、化工陶瓷、釉料、色料等 |
| 化工 |
油漆、涂料、颜料、橡胶、塑料制品、树脂的填料等 |
| 冶金 |
冶金（铸钢）保护渣和隔热材料 |
| 建筑 |
替代石棉的辅助建筑材料、白水泥和耐酸、耐碱微晶玻璃的原料、玻璃的助熔剂等 |
| 电子 |
电子绝缘材料，荧光灯、电视机显像管、X射线荧光屏涂料 |
| 机械 |
优质电焊材料、磨具粘合材料及铸造模具 |
| 造纸 |
填料及代替部分纸浆（纤维） |
| 汽车 |
离合器、制动器、车门把、保险杠等的填料 |
| 农业 |
土壤改良剂和植物肥料 |
| 其他 |
过滤介质、玻璃熔窑的耐火材料 |
|
