石英砂中铁杂质的赋存状态决定用什么样的选矿提纯方法和去除效果，在选矿前，需要进行工艺矿物学分析（或称为可选性分析），即考察石英砂中铁的赋存状态，是非常有有必要的。
不同的石英砂中，铁含量的高低是不同的，影响石英砂中Fe2O3，含量高低主要原因有：
（1）石英砂矿的形成，其物质成分来源于母岩（如花岗岩、片麻岩）中，其含铁质矿物的多少，直接影响石英砂中铁含量的高低。
（2）风力运输过程中，夹带或扬弃了部分铁、泥物质，这会影响石英砂表层铁含量的变化。
（3）地下水为石英砂矿中的铁质矿物提供了有利于氧化的环境，诱发形成较多的次生氧化铁薄膜。上部砂层淋漓渗透带来的氧化铁溶液，其浓度较高时就会形成附于石英颗粒表面氧化铁薄膜。因此，在地下潜水水平以上，由于长期受大气降水的冲刷及淋漓渗透，一部分氧化铁及细小的铁、泥质被流失，石英砂质量一般比下部矿层好。
目前，石英砂可选性分析普遍采用的操作方法如下：

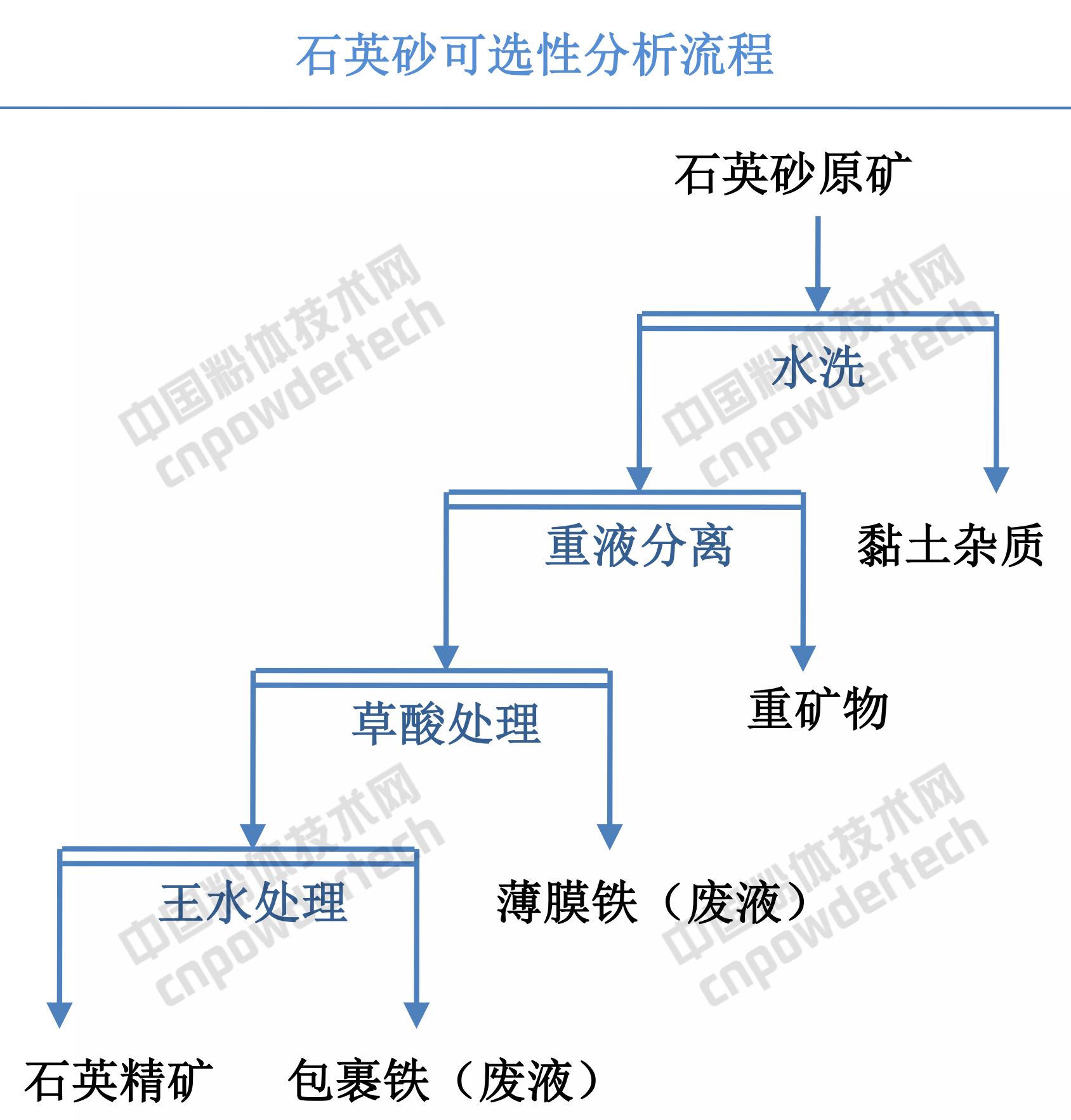

该方法分水洗、重液分离、草酸处理、王水处理4个步骤。
（1）水洗
目的是清洗出原砂中呈分散状及黏结于玻璃砂表面的郭土，以确定黏土杂质中氧化铁占全部铁含量的比率。最好采用干湿联合筛分：用0.1mm标准筛先在水中筛分，筛下及筛余物分别烘干后，将+0.1mm的部分再进行干筛，二次筛分的-0.1mm砂合并，即为原砂中所含黏土杂质的总量。
（2）重液分离
目的是测定原砂中重矿物的含量以及氧化铁占总含铁量的比率。将水洗精砂在相对密度为2.7的杜列液（碘化钾与碘化汞按l:1.24配成的水溶液，最大密度为3.2g/cm3）中分离2-3h，并不断搅拌，可得轻重两种产品，分别进行称重、化验。
（3）草酸处理
目的是除去原砂表面的氢氧化铁薄膜。将重液分离得到的轻砂在5%（质量）浓度的草酸溶液中，置于100℃水浴锅中加热搅拌，每30min换一次草酸洗液，反复进行，洗净为止，洗净程度可以用3%亚铁氰化钾检验。
（4）王水处理
目的是测定包裹铁占全部铁含量的比率。将草酸洗净的精砂磨细至0.06mrn以下，加入王水溶液，在沸水上加热1h，倾出废液，将精砂用蒸馏水洗多次，取样进行化验。

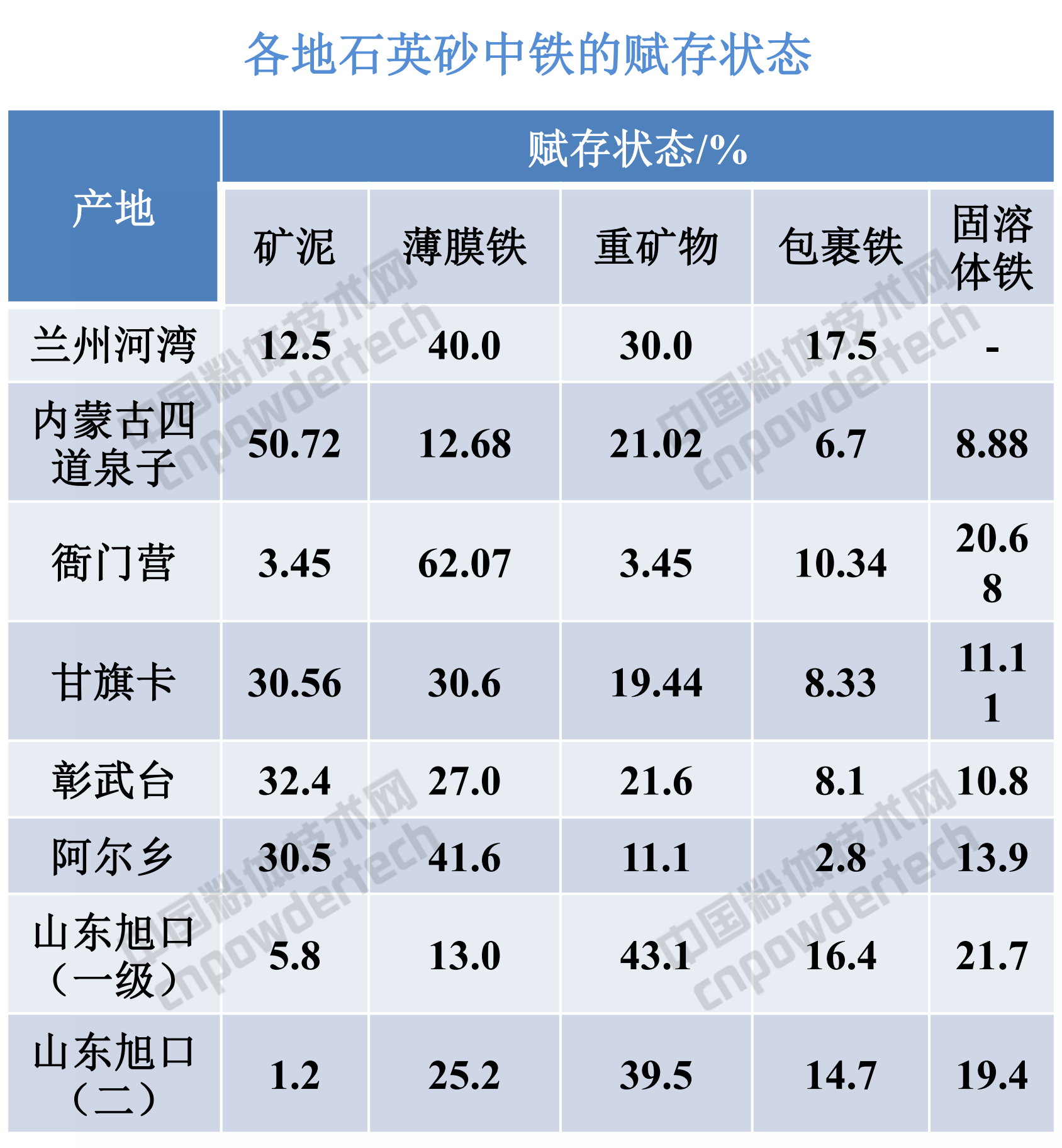

这种方法基本上可以查明石英砂中铁的赋存状态，对于选矿方法的选择以及可能达到的选矿指标具有指导作用。
更多精彩！欢迎扫描下方二维码关注中国粉体技术网官方微信（粉体技术网）
|
