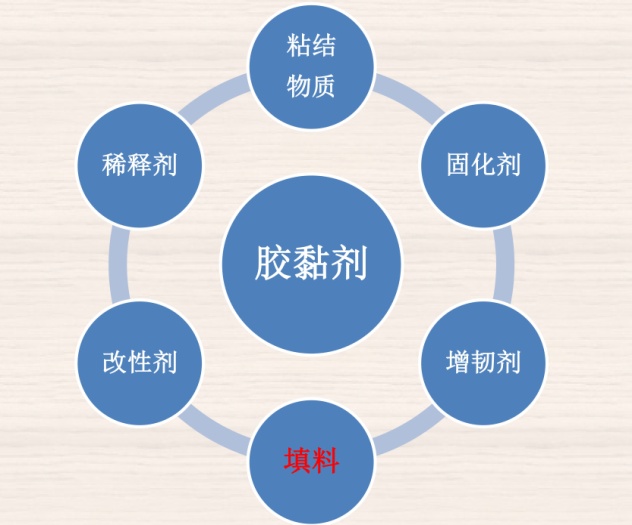

胶黏剂是六大高分子材料(胶粘剂、涂料、塑料、橡胶、纤维、高分子基复合材料)之一,主要由粘结物质、固化剂、增韧剂、稀释剂、填料和改性剂等组成,广泛用于金属、橡塑、建筑、机械、车辆制造与维修、航空航天、医疗等领域。
在胶粘剂中加入非金属矿物粉体材料,可增加其稠度,降低热膨胀系数,减少收缩性,提高抗冲击强度和机械强度,同时降低生产成本。
胶黏剂常用的非金属矿物粉体材料主要有碳酸钙、滑石、石墨、石英、石棉纤维、云母、钛白粉、氧化铝等。
胶黏剂种类繁多,不同用途的胶黏剂所用填料也各不相同,并且填料的种类、用量对胶黏剂的性能也有很大的影响。
下面我们从非金属矿物粉体材料在胶粘剂中所起到的不同作用这一角度进行介绍。
1、提高其抗冲击性能的填料有:石棉纤维、玻璃纤维、碳酸钙、云母粉、铝粉等。
举例:轻量增强的薄板胶黏剂
组分 |
用量/g |
组分 |
用量/g |
NBR丁腈橡胶 |
1200 |
氧化钙
(粒径≥45μm,密度3.0g/cm3) |
75 |
双酚A型环氧树脂
(环氧当量184-194) |
1500 |
双氰胺 |
120 |
碳酸钙
(粒径≥45μm,密度2.71g/cm3) |
300 |
包有烃的偏氯乙烯微孔聚合物 |
160 |
炭黑EC |
100 |
|
用途:该胶黏剂用于制轻量增强的黏结剂薄板,其膨胀率易于控制。
2、提高其硬度与抗压性能的填料有:金属及其氧化物、石英砂、氧化铬粉、瓷粉、铁粉、水泥、碳化硼等。
举例:AC建筑结构胶黏剂
组分 |
用量/g |
组分 |
用量/g |
环氧树脂E-44E-51 |
85-100 |
促进剂:DMP-30 |
1-2 |
增韧剂:复合型端羟基聚合物(聚醚类为I型,聚酯类为II型) |
30-50 |
偶联剂:KH-500 |
0.5-1 |
固化剂:改性胺 |
15-40 |
填料:石英砂等 |
280-380 |
用途:该胶黏剂用于室温、低温、潮湿条件下建筑结构加固。
3、提高其耐磨性的填料有:石墨粉、滑石粉、碳酸钙、二硫化钼等
举例:耐磨胶
组分 |
用量/g |
组分 |
用量/g |
A、E-44环氧树脂 |
100 |
铁粉 |
15 |
501稀释剂 |
12 |
钛白粉 |
30 |
邻苯二甲酸二丁酯 |
10 |
白炭黑 |
1 |
石墨(F-1) |
20 |
B、缩胺-105 |
33 |
二硫化钼(6#) |
80 |
|
|
用途:该胶黏剂涂层摩擦系数低,耐磨性好,防爬行。用于机床导轨、液压缸体、轴孔等耐磨伯修复和预保护涂层。
4、提高其耐热性能的填料有:石棉粉、硅胶粉、酚醛树脂、瓷粉、二氧化钛粉等。
举例:J-09胶
组分 |
用量/g |
组分 |
用量/g |
聚硼有机硅氧烷 |
1 |
氧化锌 |
0.3 |
锌酚醛树脂 |
3 |
塑炼丁腈橡胶 |
0.45 |
酸洗石棉(200目) |
1 |
丁酮 |
适量 |
用途:该胶黏剂用于-60~450℃粘接各种金属与非金属,耐热性能好,可用于高温下工作的机械部件。
5、增加其粘附力的填科有:氧化铝粉、瓷粉、钛白粉等。
举例:聚硫胶黏剂
组分 |
用量/g |
组分 |
用量/g |
A、液体聚硫橡胶 |
100 |
硫磺 |
0.1 |
邻苯二甲酸二丁酯 |
35 |
硬脂酸 |
1 |
碳酸钙 |
25 |
B、二氧化铅 |
7.5 |
无水硅酸铝 |
30 |
邻苯二甲酸二本丁酯 |
6.75 |
钛白粉 |
10 |
硬脂酸 |
0.75 |
酚醛树脂 |
5 |
A:B=100=7.5 |
|
二氧化硅 |
2 |
|
|
用途:该胶黏剂具有优良的弹性,可补偿热胀冷缩而引起的尺寸变化,能用于移动范围为±25%的接合部件,还具有良好的耐大气老化性和耐水性,使用期限可达20年以上,且价格适于建筑上应用,在国外,该类胶黏剂已占整个建筑用密封胶的80%左右。
6、增加其导热性的填料有:铝粉、铜粉、铁粉、银粉、炭黑、石墨粉等。
举例:导热结构胶
组分 |
用量/g |
组分 |
用量/g |
E-44环氧树脂 |
100 |
间苯二胺 |
13 |
丁腈橡胶-40 |
20 |
间苯二酚 |
1 |
银粉 |
25 |
炭黑 |
5 |
用途:该胶黏剂导热性好,耐热老化性能好,抗震动性良好,主要用于金属导热件粘接。
7、增加其导电性的填料有:炭黑、石墨、碳纤维、碳纳米管、银粉等。
举例:环氧导电胶黏剂
组分 |
用量/g |
组分 |
用量/g |
E-51环氧树脂 |
100 |
乙醇胺 |
7 |
邻苯二甲酸二辛酯 |
5-15 |
还原银粉(300目) |
200-250 |
已二胺 |
7 |
|
用途:该胶黏剂具有较好的粘接强度和导电性能,可代替锡焊,用于铝、铜等电气元件的粘接。
8、增加其润滑性的填料有:石墨粉、高岭土、滑石粉、二硫化铝粉。
举例:水基氯丁胶乳鞋用胶黏剂
组分 |
用量/g |
水基型氯丁胶乳LDR-503 |
100 |
平平加O(20%水溶液) |
1 |
古马隆树脂(50%水磨树脂分散液) |
30 |
高岭土(50%水分散液) |
50 |
水玻璃 |
适量 |
酪素(10%水溶液) |
适量 |
氧化锌(50%水磨氧化锌分散液) |
5 |
用途:该胶黏剂广泛用于皮鞋生产中排楦、假皮跟等粘接。
9、增加其导磁性的填料有:磁铁矿粉等磁性物质。
举例:导磁胶
组分 |
用量/g |
组分 |
用量/g |
E-51环氧树脂 |
100 |
三乙醇胺 |
15 |
液体丁腈 |
15 |
羧基铁粉 |
200~350 |
用途:该胶黏剂导磁性能良好,用于粘接导磁件。
胶黏剂企业在选用非金属矿物粉体材料作为填料时,会注意以下要求:
(1)符合胶粘剂的特殊要求,如导电性、耐热性等。
(2)与胶粘剂量中的其它组分不起化学反应。
(3)易于分敬,且与粘料有良好的润滑性。
(4)不舍水分、油脂和有害气体,不易吸湿变化。
(5)无毒。
(6)具有一定的物理状态,如粉状填料的粒度大小均匀等。
(7)成本低廉,来源广泛,加工方便。
2014年全球胶粘剂需求达1900万吨,中国胶类产品的消费量占到了整个亚太地区的2/3,是名副其实的用胶大国。预计到2020年,我国胶粘剂的总产量可达1034万吨,而胶黏剂的应用市场也在不断扩大。
以光伏行业为例:胶粘剂是太阳能和风能组件必不可少的粘接封装材料,其边框与玻璃间粘接主要采用硅酮胶,预计2016年硅酮胶作为光伏行业粘接封装材料的市场份额约为97%左右,未来仍是市场主流,而硅酮胶一般是以碳酸钙作为填料。
中国是世界最大的用胶国家,随着光伏、建筑、汽车等行业的快速发展,胶黏剂市场前景将非常广阔,非金属矿物和粉体材料企业应抓住此大好时机,积极推进非金属矿物粉体材料在胶黏剂行业的应用。
更多精彩!欢迎扫描下方二维码关注中国粉体技术网官方微信(粉体技术网)
|
