立式磨属于辊子型盘磨机一类，因为除依靠辊子的自重研磨物料外还有拉紧系统对辊子的压力将物料压碎，所以又称之为压辊磨以便与悬辊磨（即雷蒙磨）区别。
图1所示为我国引进德国Pfeiffer公司技术制造的MPS立式磨的结构图，它主要由磨辊、磨盘、加压装置、传动装置、分级（分离）器及壳体等组成。磨机中部设有液压拉紧及倾斜安装的3个固定研磨辊，辊子下面设有由行星齿轮减速箱驱动的旋转的研磨盘。被磨物料由设在机壳侧壁的给料口给到研磨盘上面，靠辊子的自重和拉紧系统的压力将物料磨碎。机器是密封的，可采用负压或正压操作。

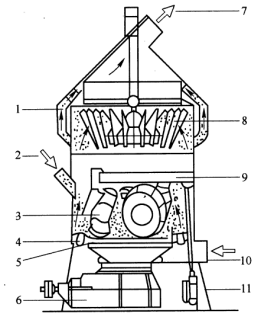

图1 MPS型立式压辊磨机
1—旁路；2—给料；3—研磨辊子；4—喷嘴环；5—研磨盘；6—磨机减速箱；7—产品与空气；8—分级机叶片；9—压力框架；10—空气或热气入口；11—液压拉紧系统；
研磨盘周围有一圈孔口，气流经这些孔口向上运动，将磨细的物料送至上部的分级机。分级机为旋转叶轮式，细粒可以通过叶片从上部排出，粗粒则被叶片阻留而返回研磨区。对于潮湿物料，可使用热风，将物料干燥至水分含量为0.5%以下。
性能特点与主要技术参数
表1为国产HRM立式细磨机的规格及主要技术参数。
表1 HRM立式细磨机的主要技术参数
| 型号 |
600X |
800X |
1100X |
1250X |
1300X |
1700X |
1900X |
| 磨盘中径（mm） |
600 |
800 |
1100 |
1250 |
1300 |
1700 |
1900 |
| 产量（t/h） |
1~1.5 |
2~3 |
5~7 |
7~10 |
10~13 |
20~25 |
25~30 |
| 入磨物料水分（%） |
6 |
6 |
8 |
8 |
8 |
8 |
8 |
| 产品细度D90（μm） |
30～45 |
30～45 |
30～45 |
30～45 |
30～45 |
30～45 |
30～45 |
| 主机功率（kW） |
30 |
45 |
110 |
132 |
200 |
400 |
450 |
| 入磨温度（℃） |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
| 出磨温度（℃） |
60~95 |
60~95 |
60~95 |
60~95 |
60~95 |
60~95 |
60~95 |
| 加压系统压力（MPa） |
10 |
14.0 |
22.0 |
27.0 |
40.0 |
78.0 |
100.0 |
| 出磨风量（m3/h） |
|
900 |
15000~
1800 |
20000~
2800 |
40000~
60000 |
60000~
80000 |
80000~
100000 |
| 设备重量（t） |
10 |
14 |
22 |
27 |
40 |
78 |
100 |
国产MYCX型立式辊磨机有4种规格：800、800B、1000、1000B，其主要技术参数列于表2。
表2 MYCX型立式磨辊磨粉机主要技术参数
| 规格 |
磨头 |
大盘 |
弹簧工作压力N |
| 个数 |
直径
mm |
高度
mm |
动力
kW |
转速
r/min |
平均直径mm |
高度
mm |
动力
kW |
转速
r/min |
| 1000 |
3 |
350 |
150 |
3×15 |
320 |
970 |
160 |
37 |
110 |
20000 |
| 1000B |
3 |
350 |
150 |
3×15 |
320 |
970 |
160 |
37 |
128 |
20000 |
| 800 |
3 |
270 |
140 |
3×11 |
540 |
810 |
150 |
37 |
180 |
11000 |
| 800B |
3 |
270 |
140 |
3×11 |
540 |
810 |
150 |
37 |
200 |
11000 |
工业应用
这种粉碎机主要用于石灰石、方解石、水泥等的细磨。
