前言
塔式磨机是一种高效节能的立式螺旋搅拌细磨设备，最初是20 世纪50 年代由日本Kubota 塔式磨机公司制造。其结构简单，磨矿效率高，产品粒度分布均匀，易获得所需要的产品粒度，在超细粉碎行业得到了广泛的认可，是超细粉碎中极具发展前途、且能量利用率较高的一种超细粉磨设备。
塔式磨机目前主要由Metso 公司、爱立许公司制造，分别命名为Vertimill 和Towermill；国内该设备已由沈阳北方重工集团有限公司研发成功，命名为MLL 螺旋立式磨机。塔式磨机在国外有广泛应用，已有1000 多台的应用实例。在国内，银山铁矿采用的2 台Metso公司VTM-800 塔式磨机是我国第一次引进该种设备。
1 塔式磨机的构造、技术特点
1.1 塔式磨机构造

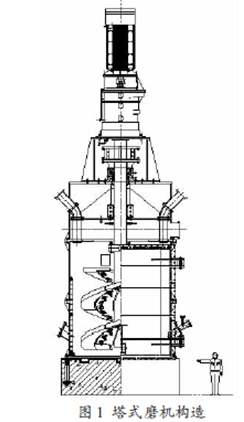

塔式磨机机构比较简单，主要部件为一个悬挂于磨机机架内的螺旋轴和驱动电机、减速机。其他部件有传动机架、机架部、检修门、润滑系统、衬板、螺旋安装工具等，部分Metso公司塔式磨机配有专用的分离箱，用于初步筛分产品，提高磨矿效率。塔式磨机垂直于地面布置，相比于球磨机，占地面积小很多。塔式磨机典型结构见图1。
 1.2 塔式磨机技术特点
塔式磨机工作原理是依靠位于机架内部的螺旋轴的高强度搅拌作用，有效带动小的磨矿介质，形成很多压缩的旋转介质层，这个介质层可以产生压力和扭转力。这两个力比球磨机中产生的冲击力和研磨力磨碎微粒要有效得多。由于塔式磨机内的介质与矿物颗粒接触非常紧密，且螺旋轴转速非常低，塔式磨机内的磨矿作用基本上都是有效的，不同于传统球磨机内的磨矿介质会有无效抛落现象，做无用功，浪费功耗，钢球损耗大。
塔式磨机最大给矿粒度需小于等于6mm，最小出料粒度-20μm可占产品粒度的80%。磨矿介质通常为φ38mm~φ5mm 钢球。塔式磨机通常与旋流器构成闭路磨矿系统。当给矿粒度足够细时，配备小直径旋流器可产出很细的产品。塔式磨机给料有两种方式，一种是顶部给料，一种是底部给料，两种方法各有利弊。顶部给料可以从上一级分级设备自然给进塔式磨机，底部给矿可以保证新给矿直接注入研磨区。合格的物料从溢流口溢出后进入旋流器分级系统，旋流器沉砂注入磨机底部钢球区进行再磨。
塔式磨机的优势主要表现为能耗低、介质消耗低、设备基础简单、安装费用低、维修容易、占地面积小、噪音低。与球磨机相比，采用塔式磨机可节能30%~50%。产品粒度越细，节能效果越明显。当给矿粒度中-75μm 颗粒的含量低于30%时，塔式磨机与球磨机的能耗差别就没有那么明显了。
2 应用情况
塔式磨机单台规格从20HP~4500HP（15kW~3360kW）。塔式磨机在矿山行业主要应用于粗精矿再磨、代替二段球磨机和三段球磨机，目前在铜矿、金矿、铅锌矿、钼矿、铁矿等方面有广泛的应用。目前全世界矿山行业中超过65%的塔式磨机用于粗精矿再磨中，大约25%用于取代二段、三段球磨机。随着国内矿山行业快速发展及国家对节能降耗的重视，塔式磨机越来越多地被引进国内企业。

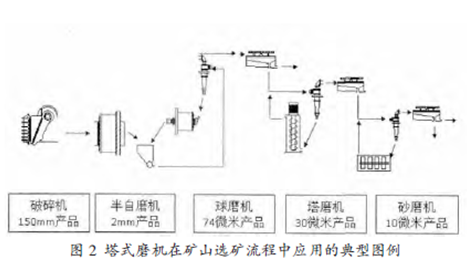

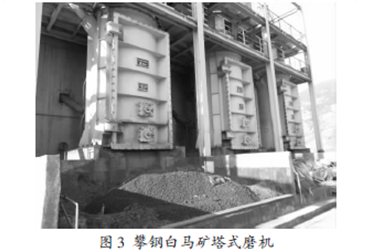

除银山铁矿外，目前国内已有多家选矿厂采用塔式磨机，如：攀钢白马矿3 台爱立许公司ETM-1500 塔式磨机，昆钢大红山5 台爱立许ETM-1500 塔式磨机，鞍钢关宝山5 台Metso 公司VTM-1500塔式磨机，昆钢镇康海山5 台Metso 公司VTM-1500 塔式磨机等。陕西洋县选矿厂预计安装10 台1500 马力（1120kW）塔式磨机，本钢南芬铁矿预计安装5 台1500 马力（1120kW）塔式磨机。其中昆钢镇康海山5 台塔式磨机直接取代球磨机作为二段磨机使用。
3 结束语
塔式磨机在国外矿山行业的应用已日臻成熟，而在国内应用才刚刚开始，对塔式磨机的工艺性研究也刚刚起步。随着国外塔式磨机的引进，国内已有北方重工等企业成功研制塔式磨机，已有相关院校着手研究塔式磨机工艺流程，这对我国塔式磨机的普及和细磨技术的发展产生积极的推动作用。随着当前“贫、细、杂”矿山资源的不断开发和“节能降耗”政策的贯彻落实，这种经济、节能、环保、安全的细磨设备必将越来越广泛地被应用。
|
