低铁石英砂是生产超白玻璃的主要原料，根据原料不同可分为矿砂和海砂。

矿砂，即主要以石英岩和石英砂岩等块状岩石为原料加工而成。海砂，即以海相沉积型天然石英砂为原料加工而成。


王哲皓等以我国超白玻璃大型企业用低铁石英砂样品为研究对象，对比了矿砂与海砂的区别，结果表明：

低铁石英砂样品产自我国A、B、C、D四个不同的典型原料矿石产地，其中A、B、C产地为矿砂，D产地为海砂

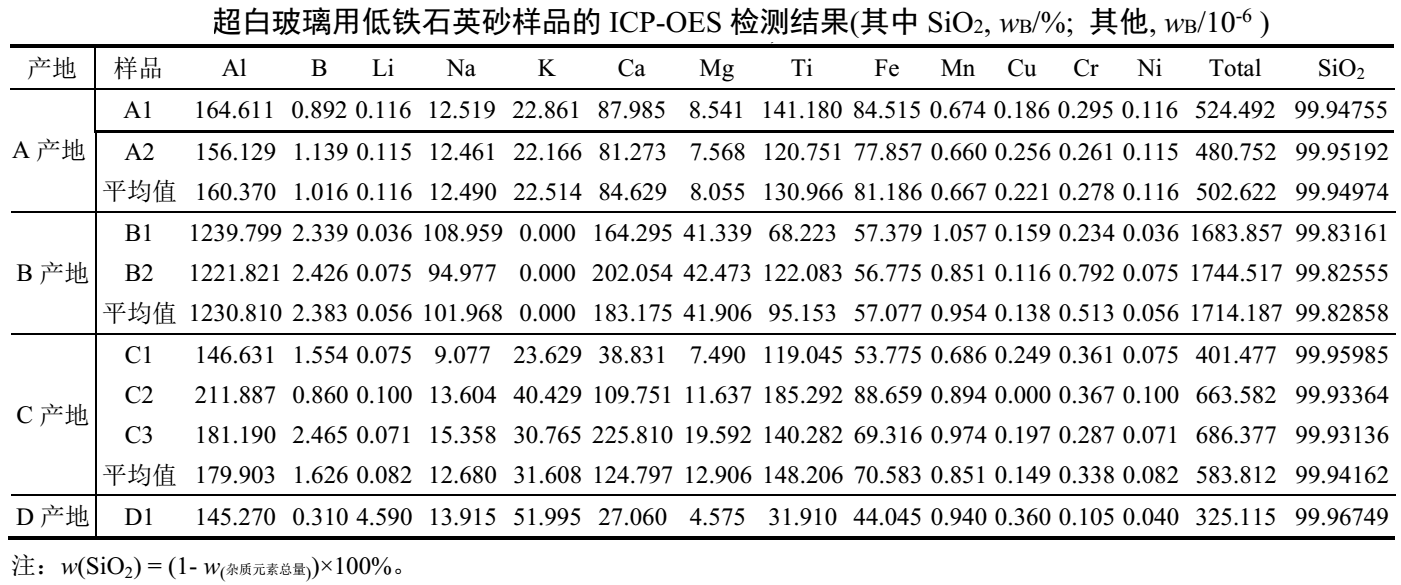

（1）在矿砂和海砂两种样品中，海砂样品痕量杂质元素总量为325.115×10-6，明显低于矿砂样品（≥401.477×10-6），尤其是以Fe、Ti含量最低，分别为44.045×10-6和31.910×10-6，表明海砂的化学指标明显优于矿砂。

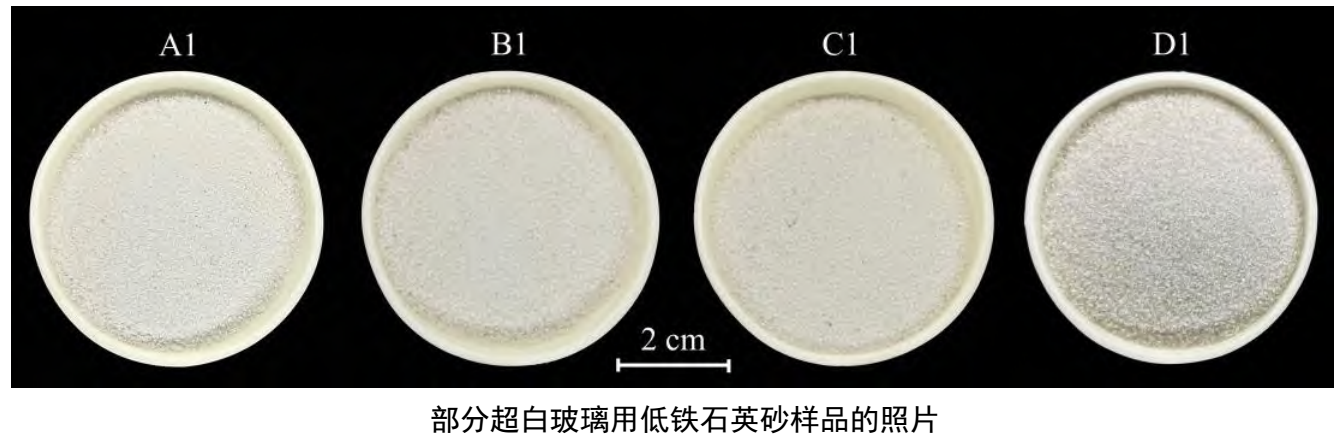

（2）从外观颜色或颗粒透明度上看，矿砂样品以乳白不透明颗粒为主，而海砂样品多为无色透明-半透明颗粒，矿砂样品的颗粒透明度整体上比海砂差。由于石英乳白色主要是由气液包裹体、微裂纹和微裂隙引起的，因此，相比无色透明颗粒，乳白色颗粒中含有较多的气液包裹体、微裂纹和微裂隙，表明其内部存在较多孔洞和空隙，赋存其中的杂质不易被提纯去除，这可能是矿砂样品中痕量杂质元素总量普遍高于海砂的重要原因。

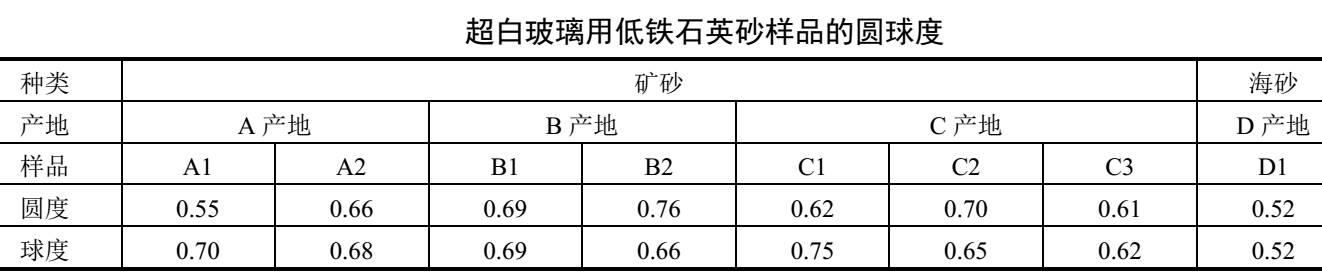

（3）在圆球度特征上，矿砂样品的圆度和球度整体上高于海砂。矿砂样品的圆度和球度分别在0.55～0.76和0.62～0.75范围内，海砂的圆度和球度皆为0.52。由此可见，低铁石英砂的圆度和球度普遍较好，这从侧面印证了其原料确为天然磨圆度较好的石英矿石，如石英砂岩和天然石英砂等。


资料来源：《王哲皓,汤建,汪灵,等.中国超白玻璃用低铁石英砂的矿物材料学特征[J].成都理工大学学报（自然科学版）》，由【粉体技术网】编辑整理，转载请注明出处！
