云母粉作为价格低廉、性能优良的材料常用于电气设备方面，明显提升基体的电学性能、力学性能、防腐性能等。
　　
　　微米级云母粉具有较小的粒径、较大比表面积，但表面能高，容易在复合材料制备过程中凝聚成团，导致快速修复的效果不佳。使用硅烷偶联剂对云母粉进行表面改性，提高云母粉分散性，使其在树脂中分散均匀，减少凝聚成团的现象，使得云母粉对复合材料绝缘性能的提升效果较好。
　　
　　梁明婧等使用硅烷偶联剂对云母粉进行表面改性，利用物理共混的方式提高树脂的绝缘性能，制备复合绝缘材料，对其进行电气性能测试，探究改性云母粉不同添加量对复合绝缘材料电气性能的影响。
　　
　　1、改性云母粉的制备
　　
　　硅烷偶联剂的浓度影响粒子对材料性能的提升效果，为使云母粉对树脂绝缘性能的提升效果最好，使用不同浓度的硅烷偶联剂对云母粉进行改性，称取一定量的云母粉使用真空干燥箱70℃烘干2h后，将硅烷偶联剂、水、乙醇按一定比例混合，制备浓度分别为5%、6%、7%、8%、9%、10%的硅烷偶联剂溶液。将干燥的云母粉以及硅烷偶联剂溶液加入三口烧瓶中，置于80℃水浴锅中充分搅拌1h。取出，抽滤，洗净云母粉表面乙醇后烘干，研磨过筛，得到不同浓度硅烷偶联剂改性的云母粉。将改性云母粉置于液体石蜡，根据沉降体积判断云母粉的改性效果。
　　
　　2、试验结果
　　

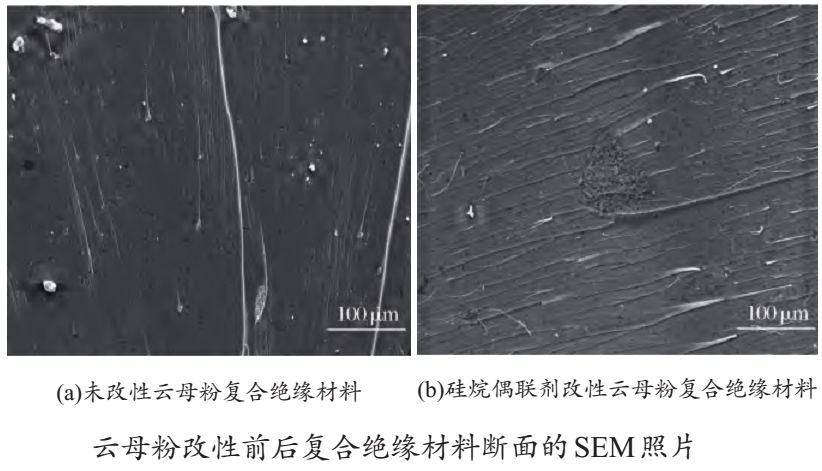

　　（1）当硅烷偶联剂的浓度为6%时，改性云母粉24h沉降体积为1.8mL，沉降体积最小，分散性最好。经SEM照片对比，硅烷偶联剂改性云母粉的分散性较好。


　　
　　（2）在改性云母粉添加量为5%~30%时，击穿场强数据基本都保持在18kV/mm之上，电阻率数据数量级都保持在1014之上，说明复合绝缘材料具有良好的电气性能。击穿场强与电阻率数值越大，复合材料的绝缘性能越好。
　　
　　（3）综合考虑，改性云母粉添加量为20%时，复合绝缘材料电气性能最佳，击穿场强可达到22.89kV/mm，体积电阻率达4.73×1015Ω·m，此时的表面电阻率达1.23×1015Ω，并且保持良好的热稳定性。作为定子线棒的主绝缘材料来使用，可在提高工作效率的同时，减少安全事故的发生，延长发电机的使用寿命。
　　
　　资料来源：《梁明婧,杨帅,唐丽等.云母粉改性及其在复合绝缘材料的应用研究[J].塑料科技,2023,51(03):38-41》，由【粉体技术网】编辑整理，转载请注明出处！
