重质碳酸钙具有原料来源广、热稳定性好、无毒性以及价格低廉等特点，粒径小的重质碳酸钙在增韧方面占绝对优势，但细化后的颗粒表面能较大，在分散介质中易团聚。另外，重质碳酸钙表面的亲水特性与疏水性的树脂相容性不佳，从而影响了其在高分子聚合物中的填充效果。
　　
　　因此，为了提高重质碳酸钙在工业领域的使用价值和功能价值，使其能均匀地分散在分散介质中，对其表面改性十分必要。
　　
　　改性重质碳酸钙的加入可以降低环氧树脂结构胶的生产成本，同时又能改善其力学性能。其中干法改性因耗材较少、成本低、流程简单等特点被广泛应用。
　　
　　关于重质碳酸钙改性的研究诸多，除了单一改性剂的尝试，这几年研究者转向多种改性剂的复配，改性重质碳酸钙的功能化也越来越具有针对性。
　　
　　熊枝敏等人采用硬脂酸和钛酸酯偶联剂为复配改性剂，对重质碳酸钙进行干法改性，并探讨了改性碳酸钙对环氧树脂复合材料力学性能的影响，以期为重质碳酸钙的高附加值产品开发提供实际数据。
　　
　　1、重质碳酸钙复合改性
　　
　　称取定量烘干后的重质碳酸钙到搅拌罐中，将搅拌罐放入相应温度的水浴锅中，加入一定量的硬脂酸，使用高速分散机对碳酸钙进行分散；随后加入双（二辛氧基焦磷酸酯基）乙撑钛酸酯偶联剂，高速分散后得到改性重质碳酸钙。将其与环氧树脂复合，制备了改性重质碳酸钙/环氧树脂复合材料。
　　
　　2、试验结果
　　
　　（1）当硬脂酸用量为重质碳酸钙质量的1.5%、硬脂酸改性时间为20min、钛酸酯用量为重质碳酸钙质量的2.0%、钛酸酯改性时间为10min时，复合材料的拉伸性能最佳，为10.2MPa，此时吸油值最低。


　　

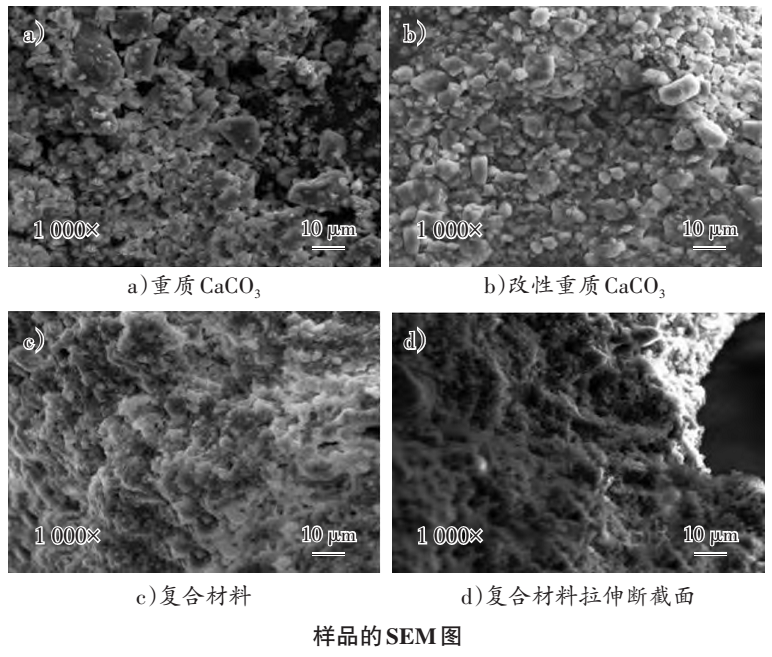

　　（2）经过硬脂酸、钛酸酯改性以及与环氧树脂复合都未改变重质碳酸钙的晶型，复合改性剂成功地接枝在重质碳酸钙表面。改性重质碳酸钙颗粒间分散性良好，与环氧树脂结合性较强。
　　
　　资料来源：《熊枝敏,房佳慧,杨喆等.重质碳酸钙/环氧树脂复合材料的制备及性能[J].中国胶粘剂,2023,32(09)》，由【粉体技术网】编辑整理，转载请注明出处！
