纳米碳酸钙又称超微细碳酸钙，是精细化的沉淀碳酸钙产品，纳米碳酸钙是纳米尺度粉体高性能碳酸钙系列产品的集合，重要的无机新材料产品，广泛应用于造纸、塑料、胶黏剂等领域。
　　
　　纳米级沉淀碳酸钙的工业生产方法主要是碳化法，即通过用含二氧化碳的气体碳酸化氢氧化钙水基浆料。目前，纳米级碳酸钙碳化的主要生产方式为低温冷冻法和常温法。
　　
　　低温冷冻法一般低于25℃开始碳化，需要将氢氧化钙浆料冷却[1]，此生产工艺需配备低温冷冻装置，其设备投资较大，能耗高。
　　
　　常温法起始碳化温度不需要冷冻降温，可在常温下（10-50℃）进行碳化，但多数需要往碳化体系中加形貌控制剂，比如蔗糖[2]，此种工艺往往给产品中带来杂质，比如降低产品白度；同时引起压滤水COD增高。
　　
　　另外，也有采用超重力[3]碳化，喷雾碳化[4]，高温陈化[5]，分步碳化[6]，加小苏打陈化[7]等强化工艺。
　　
　　本技术（专利申请号：202211040349.9）开发出一种纳米碳酸钙形貌控制剂，此控制剂可循环使用。石灰乳起始碳化温度10~50℃范围内任意温度，节能！吹入二氧化碳的浓度为5%~100%（范围广）。在碳酸化工序中，通过改变石灰乳的浓度和温度、二氧化碳气体的吹入速度等各种条件，可以在30~200nm的范围内，针对性地生产出特定粒径的碳酸钙。工艺易于放大，可负责生产线开车成功。
　　
　　下图为制备的纳米碳酸钙SEM图片举例。　　　　

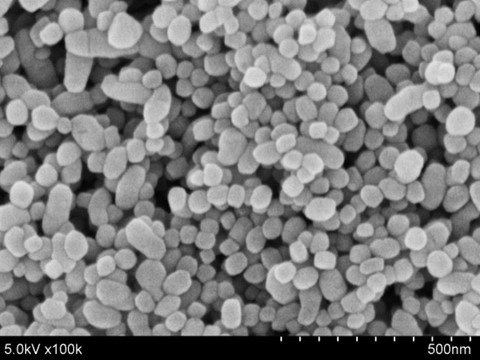

图1 平均粒径80纳米碳酸钙SEM图　　

　　

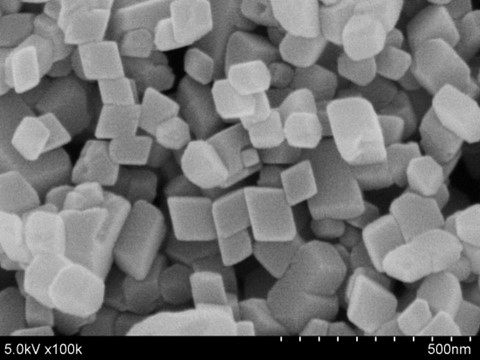

图2 平均粒径50纳米碳酸钙SEM图

　　
　　参考文献：
　　[1]US1654099,US5750086,US3126253,US3133824,WO2003004414,EP0055088
　　[2]US2188663, US3443890, WO9720771
　　[3]CN1116185A
　　[4]WO2006005793
　　[5]DOI:10.1039/c9ce01403a
　　[6]US4018877
　　[7]CN103663527A
　　
　　联系人：陈老师
　　手机：18321002169（微信同号）
　　E-mail:chenzhize@dhu.edu.cn。
　　
　　由东华大学陈支泽起草，【粉体技术网】编辑整理，转载请注明出处！
