随着橡胶工业的迅速发展，传统的补强填料炭黑和白炭黑已经不能满足需求，寻找廉价的补强填料成为行业重要的研究课题。其中高岭土以丰富的储量和低廉的价格以及突出的补强效果成为应用前景广阔的橡胶补强填料。
　　
　　煤系高岭土是指在煤系地层中，以高岭石为主要矿物成分的高岭石黏土岩，成分相对单一，通常以高纯度的高岭石晶体存在于自然界中，其高岭石的质量分数可达0.97以上。
　　
　　要使高岭土在橡胶基体中呈现良好的补强效果，对其进行表面改性处理十分关键。张庆斌等通过高速剪切粉碎和搅拌的方法，对高岭土进行表面改性处理，以期达到表面有机化并能与橡胶基体良好结合，同时对高岭土的改性效果进行评价，考察高岭土对丁苯橡胶（SBR）物理性能及界面结合方面的影响，结果表明：
　　
　　（1）在高速剪切粉碎机中，高岭土的最佳改性条件为：改性剂（偶联剂KH-550）质量分数为0.04，改性时间为1min。
　　
　　（2）在最佳改性条件下，与未改性高岭土胶料相比，改性高岭土胶料的物理性能明显提高，拉伸强度提高89%，撕裂强度提高21%，DIN磨耗量减小18%。


　　

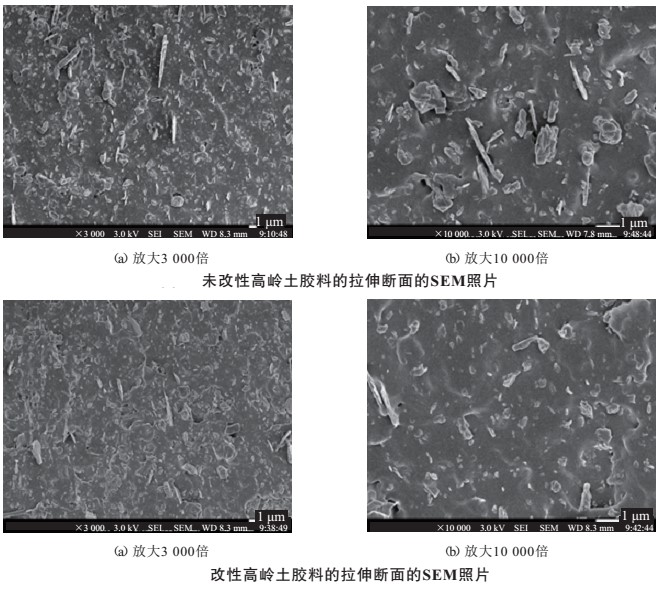

　　（3）与未改性高岭土相比，改性高岭土与橡胶的相容性改善，与橡胶基体结合良好，有利于传递应力，使胶料呈现优异的物理性能。
　　
　　资料来源：《张庆斌,王宇轩,林炼,等.煤系高岭土的干法改性及其填充丁苯橡胶的性能[J].橡胶工业,2021,68(01):38-43》，由【粉体技术网】编辑整理，转载请注明出处！
