近年来，氢氧化镁（MH）、氢氧化铝（AH）和氢氧化铝镁（MAH）等无卤阻燃剂因绿色、无污染等优势被广泛研究，它们的使用也成为一种趋势。
　　
　　其中MH是一种重要的添加型无机阻燃剂，在整个阻燃市场占很大比重且有明显增长的趋势。其优点是稳定性高，不易挥发，烟气毒性低，成本低。缺点是填充量大，与聚合物结合力小，相容性差，对聚合物的加工以及力学性能影响大。因此，非常有必要修饰MH粉体的表面以改善其在聚合物中的分散性。已经发现使用低相对分子质量偶联剂或表面活性剂的表面处理方法是相当有效的。
　　
　　铝酸酯偶联剂（ACA）是一种重要的表面活性剂。通常它们的颜色呈淡黄色到白色，表面反应活性高，分解温度高，对环境友好。ACA有亲水和疏水两种官能团，亲水基团可以与MH粉体上的极性基团发生化学反应，使粉体上接枝疏水基团，从而可以大大降低表面能，提高MH粉体与聚合物的相容性。
　　
　　对MH进行表面改性的研究已有大量报道，常用的改性剂有脂肪酸及其盐、硅烷偶联剂和钛酸酯偶联剂等。王晨等用（3-氧代丁酸乙酯根-O1’,O3）二（丙醇-2-根）合铝铝酸酯偶联剂（ACA）对氢氧化镁进行湿法表面改性，结果表明：
　　

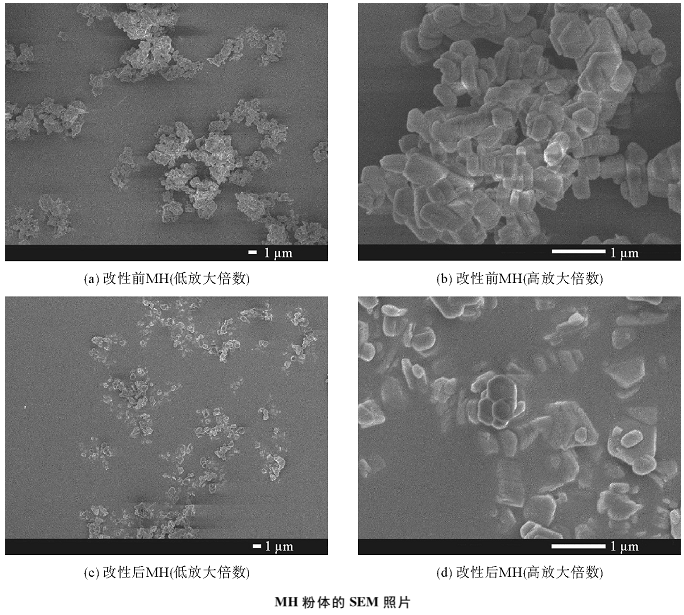

　　1）红外光谱、X射线衍射、热重分析、扫描电镜、能谱仪表征结果可知铝酸酯偶联剂改性氢氧化镁成功并且改性没有破坏氢氧化镁晶体的结构，只是作用于氢氧化镁的表面，同时发现改性后氢氧化镁的热稳定性变好。铝酸酯偶联剂表面湿法改性氢氧化镁可以提高粉体亲油性、分散性。
　　

　　

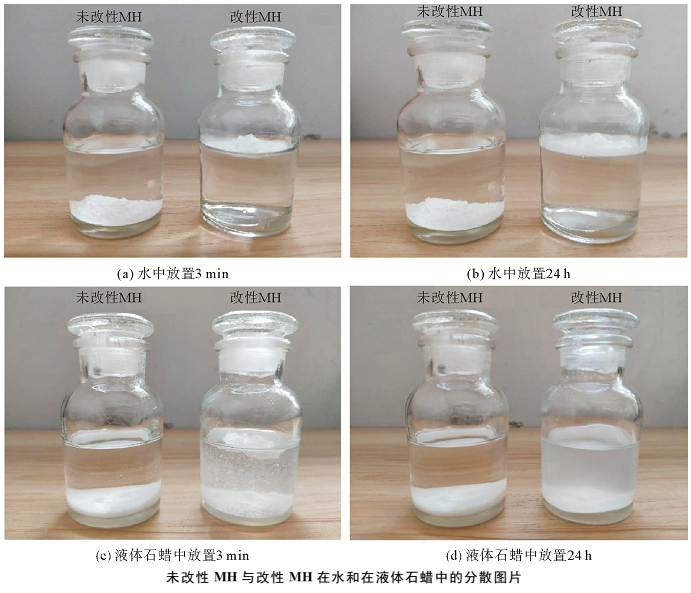

　　2）沉降时间、吸油率和悬浊液黏度等测试表明，改性氢氧化镁粉体在有机溶剂中的分散性与相容性比未改性氢氧化镁粉体好。
　　

　　
　　3）铝酸酯偶联剂改性氢氧化镁粉体的最佳用量为其质量分数的4%，当铝酸酯偶联剂的添加量大于4%时，氢氧化镁粉体的改性效果并没有变好，不能显著提高氢氧化镁粉体在有机溶剂中的分散性与相容性。
　　
　　资料来源：《王晨,李芮地,南婷婷,等.氢氧化镁的铝酸酯偶联剂表面改性[J].青岛科技大学学报(自然科学版),2021,42(03):54-61》，由【粉体技术网】编辑整理，转载请注明出处！
