透辉石（Diopsite）、透闪石（Tremolite）都是含钙镁链状硅酸盐矿物。

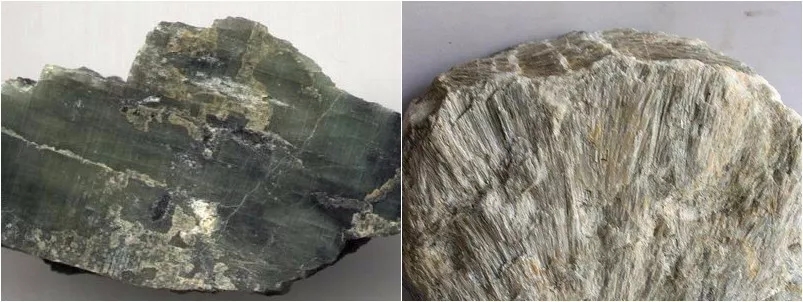

▲透辉石（左）、透闪石（右）

▼透辉石、透闪石的矿石性质与矿物特征

应用领域

　　透辉石、透闪石具有低熔点、易于于燥、烧成温度低及吸水率低等特点，还可一次挂釉，速烧成型，是一类节约能源、降低成本的新型陶瓷原料。因此，目前透辉石和透闪石主要用于陶瓷、微晶玻璃及铸石的生产。
　　此外，透闪石和透辉石粉碎后类似硅灰石的针状或柱状粒型以及良好的化学稳定性，还用做塑料和橡胶的增强填料及油漆涂料的填料和颜料。

技术指标要求

　　透辉石和透闪石是一种有待进一步开发利用的非金属矿物。目前为止，国家有关部门尚未制定统一的产品质量标准，技术指标以用户的要求而定。一般来说，白度较高、杂质较少（尤其是Fe2O3含量低于1.5%的透辉石和低于1.0%的透闪石）产品利用价值较高，应用领域较广。

常用加工技术

　　目前透辉石和透闪石的加工一般是原矿经手选后直接磨成74μm（200目）、38μm（400目）、30-16μm（500-800目）、10μm（1250目），甚至更细的粉体。
　　38μm 以下的透辉石和透闪石粉体加工设备主要采用雷蒙磨（悬辊式盘磨机），16μm（800目）以上的细粉和超细粉采用高速机械冲击式磨机和振动球磨机等，同时配置相应的分级设备，大多采用干法粉碎工艺。
　　透辉石或透闪石与方解石、云母、黄铁矿等的分离可采用反浮选工艺。实验结果表明，用浮选方法可得到高质量的透辉石精矿。但浮选方法目前在工业上还很少采用。另外对于含有强磁性矿物杂质，如磁铁矿，弱磁性矿物杂质，如石榴子石、橄榄石、黄铁矿等的原矿，粉碎至一定粒度后可采用磁选方法去除。
　　用透辉石和透闪石制取的针状粉体在用做高聚物基复合材料的填料时，还须进行适当的表面处理。一般可采用钛酸酯、铝酸酯或硅烷偶联剂等作为表面改性剂。


无机粉体表面改性技术与装备高级研修班
2019年9月中旬中国地质大学（北京）

扫码报名


培训咨询


主要培训内容：

无机粉体表面改性原理和应用
有机化表面改性
无机包覆
插层改性
粉体表面改性效果评价
粉体改性及其在塑料橡胶等领域的应用、生产与应用实践
其他培训内容


来源：粉体技术网


更多精彩！欢迎扫描下方二维码关注中国粉体技术网官方微信（粉体技术网）
