吸油值也称树脂吸附量，表示填充剂对树脂吸收量的一种指数。在实际应用中，大多数填料用吸油值这个指标来大致预测填料对树脂的需求量。吸油值不同，则粉体填料的粒度、比表面积、分散性、润湿程度、吸附性能不同，从而影响粉体与高聚物作用的相容性，所以吸油值直接影响材料质量、性能及用途。


▲粉体吸收油的两种主要形态

　　因此，吸油值的准确测定至关重要，今天粉体技术网专门总结了各类非金属矿粉体的吸油值检测方法及其步骤，以期对大家有所帮助。

　　碳酸钙吸油值的检测方法及步骤
　　高岭土吸油值的检测方法及步骤
　　滑石粉吸油值的检测方法及步骤
　　砂状粗颗粒吸油值的检测方法及步骤

1、碳酸钙吸油值的检测方法及步骤

（1）试剂

邻苯二甲酸二辛脂（DOP）

（2）仪器

调刀：长178mm，宽7mm-8mm；
玻璃板或釉面瓷板：20cm×20cm；
滴瓶：60mL。

（3）分析步骤

　　称取约5g试样，精确至0.01g，置于玻璃板或釉面瓷板上，用已知质量的盛有DOP的滴瓶滴加DOP。在滴加时用调刀不断进行翻动研磨，起初试样呈分散状，后逐渐成团直至全部被DOP所润湿，并形成一整团即为终点。称取滴瓶质量，精确至0.01g。整个测定要求在10min-30min内完成。

（4）结果计算

　　吸油值以每100g碳酸钙所吸收DOP的质量（g）表示，按下式计算：



　　式中：

　　m₁：滴加DOP之前滴瓶和DOP的质量的数值，单位为克（g）；
　　m₂：滴加DOP之后滴瓶和DOP的质量的数值，单位为克（g）；
　　m：试料的质量的数值，单位为克（g）。

　　取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值符合产品标准规定。

2、高岭土吸油值的检测方法及步骤

（1）试剂

蓖麻油（分析纯）

（2）仪器

平板磨砂玻璃：尺寸不小于300mm×400mm；
钢制调刀：长280mm，宽22-28mm
其他：滴管、滴瓶、电子天平（精度0.001g）

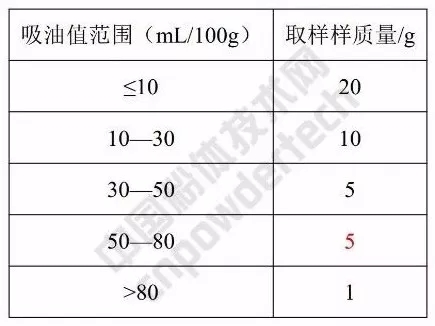

（3）取样量


（4）分析步骤

　　称样，在千分之一天平上称取5g被测样品量，称取样品量应准确到±0.002g，记为W₁；
　　将盛有蓖麻油的滴瓶连同滴管放在天平上称重，记为W₂；
　　将试样置于平板上，用滴管滴加蓖麻油，每次加油量不能超过10滴，而后用调刀用力压研，使油充分渗入样品中，继续以此速度滴加至油和试样近团块时止。从此时起，每加一滴油后需用调刀充分研磨，当形成稠度均匀的膏状物，恰好不裂不碎，又能粘附在平板上时即为终点。用钢刀压研整个过程最好控制在20±1分钟；
　　再将盛有蓖麻油的试剂瓶连同滴管放在天平上称重，记为W₃；
　　全部操作过程应在20-25分钟内完成。

（5）结果计算

　　吸油值以每100g高岭土所吸收蓖麻油的质量（g）表示，按下式计算：



3、滑石粉吸油值的检测方法及步骤

　　滑石粉吸油量是指干燥滑石粉用精制亚麻汕调和成恰好润湿粉体的团块时，所需要的精制亚麻油的量。用100g滑石粉所需要的精制亚麻油的克数表示。

（1）材料和仪器

平板：磨砂玻璃或大理石板，尺寸不小于300mm×400mm；
调墨刀：钢制，锥形刀身，长约140mm-150mm，最宽处为20mm-25mm，最窄处不小于12.5mm；
天平：感量不大于0.001g；
滴瓶：容量100mL；
精制亚麻油：酸值为5.0mgKOH/g-7.7mgKOH/g；
滑石粉取样量：试样2个，每个7g。

（2）试验步骤

　　准确称量装精制亚麻油的滴瓶的质量（精确到0.001g）并记录；
　　称取干燥后的滑石粉试样约5g<精确到0.001g），置于平板上；
　　将滴瓶中的精制亚麻油用点滴的方式加入平板上的试样中。每次加油量不超过10滴，加完油后用调墨刀压研，使油渗入试样中，继续滴加至油和试样可成团块为止。从此时起，每加一滴油后需用调墨刀充分压研，形成稠度均匀，恰好润湿粉体的团块，不裂不碎，又能黏附在平板上时，即为终点；
　　称量终点后滴瓶和精制亚麻油的质量（精确到0.001g）并记录。

（3）结果计算

　　滑石粉的吸油量按下式计算（保留小数点后2位数字）：
　　式中：


　　m₁：滴油前滴瓶和精制亚麻油的质量，单位为克（g）；
　　m₂：滴油后滴瓶和精制亚麻油的质量，单位为克（g）；
　　m：试样的质量，单位为克（g）。

　　取两个平行试验结果的平均值为报告值。
　　允许差：两个平行试验结果之间的绝对误差应不大于2.0g/100g口否则，应重新测定。

4、砂状粗颗粒吸油值的检测方法及步骤

　　目前吸油值的检测主要是针对细粉，其实粗颗粒在下游应用也是非常广泛，如人造大理石、人造石英石、防腐树脂涂料等等，特别是对装饰类树脂制品，粗颗粒物料是少不了的一个基础填料。
　　因此，检测砂状粗颗粒吸油值指标，吸油值的大小对评价物料的密度、表面光洁度、颗粒大小均匀度等有参考价值，对板材、涂料等生产工艺配方调整有重要借鉴意义。

具体步骤：

　　颗粒不像粉体一样可以用调刀翻滚，加了亚麻油或二辛酯（DOP）也黏合不到一起。这里规定：颗粒完全湿润亚麻油或二辛酯（DOP）后，在某恒定时间内亚麻油或二辛酯（DOP）不再外滴。称重计算其吸油值。



▲ 砂状粗颗粒吸油值的检测方法及步骤

　　准备精确度为0.1g%的分析天平；
　　取一个Ф100mm的试验筛网，筛网目数选取比检测物料颗粒目数尺寸小一倍（即4个目数），如检测样品是4目，选取筛网是8目，检测样品是12目，选取筛网是20目。以此类推；
　　通过天平，用筛网称100g物料；
　　在这100g物料加入过量的亚麻油或二辛酯（DOP），然后把筛网连物料放到托盆上，静置30分钟。把多余的亚麻油或二辛酯（DOP）流滴到托盘上。
　　静置时间到，然后称重，计算吸油值。


2018年第四期矿物精细加工与应用技术高级研修班
 2018年12月2日-4日 广州

培训大纲：
1、非金属矿粉体精细加工技术要点分析
2、非金属矿粉体表面改性技术要点与应用解决方案
3、非金属矿粉体在涂料中的应用技术解决方案
4、非金属矿粉体如何打开涂料行业市场解决方案
5、2018涂料狼群工程师技术沙龙
6、联谊晚宴


报名咨询和交流：18701083278（微信同号）





来源：《GB/T19281-2014碳酸钙分析方法》、山西金洋煅烧高岭土有限公司、《GB/T15344-2012滑石物理检验方法》
编辑整理：粉体技术网


更多精彩！欢迎扫描下方二维码关注中国粉体技术网官方微信（粉体技术网）
