技术进展
您当前的位置:首页 > 非金属矿应用 > 云母 > 技术进展

前沿 | 合肥工业大学利用天然云母粉研制出仿生复合薄膜!
来源:中国粉体技术网    更新时间:2018-08-27 08:46:09    浏览次数:


近日,合肥工业大学化学与化工学院陆杨教授研究组和中国科学技术大学俞书宏教授研究团队合作,创新性地采用“解组装-仿生组装”的两步策略,以廉价天然云母粉为原料,成功实现了高质量云母纳米片的大量制备,并组装成高性能透明柔性仿贝壳结构云母复合膜。这一高性能仿生复合薄膜在柔性透明电子器件等领域具有广阔的应用前景。


 合肥 工大 云母 仿生


作为一种常见的层状结构铝硅酸盐天然矿物,云母具有特殊的可见光透过和紫外屏蔽性能,并有高电气绝缘性、耐酸碱与高温稳定性等优点,是未来柔性透明电子器件等领域的理想材料。然而,高品位的片云母产量低且价格昂贵,极大限制了其应用。

天然碎云母尽管储量丰富、价格低廉且与片云母化学成分和结构相同,但由其制备的天然云母粉的粒径大且纵横比低,剥离成高质量的云母纳米片也极为困难,难以通过仿生组装制备高性能的宏观尺度膜。

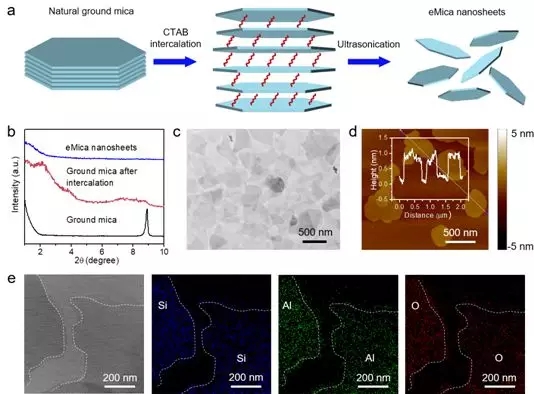

▲图1 云母纳米片的制备及表征
(a)云母纳米片制备策略;(b)云母粉、插层云母和云母纳米片的小角度XRD;(c)云母纳米片的TEM图像;(d)云母纳米片的AFM图像;(e)云母纳米片的TEM-mapping图像。



该研究团队攻克了天然云母粉宏量剥离等难题,通过液相剥离制备的单层或少层超薄云母纳米片在溶液中可以稳定分散超过1个月。

同时,利用喷涂技术,成功将超薄云母纳米片与壳聚糖混合溶液组装成微纳尺度上具有“砖-泥”层状结构的仿贝壳结构云母复合膜,并进行了组分和结构优化。



合肥 工大 云母 仿生

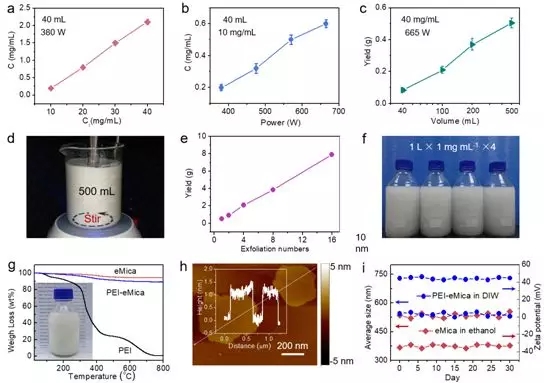

图2 云母纳米片的放大制备
(a-c)云母纳米片分散液的浓度与起始的浓度、超声功率和体积的关系;(d)云母纳米片的宏量制备过程;(e)云母纳米片的产量与剥离次数的关系;(f)云母纳米片的分散液;(g-i)聚酰亚胺修饰的云母纳米片的热重、厚度和稳定性。



研究结果表明,当云母含量达到60%时,这一新型复合膜显示出优异的机械强度(拉伸应力~260MPa,杨氏模量16.2GPa)、良好的可见光透过率(38-65%),以及独特的紫外屏蔽性(62-100%),其整体性能优于天然片云母和其他种类的粘土仿贝壳薄膜。

经受144小时紫外(313nm)照射后,其拉伸性能几乎不变,因此具有优异的抗紫外老化性能。同时基于该透明薄膜已经成功制备了可弯曲的光电检测器件。



 合肥 工大 云母 仿生

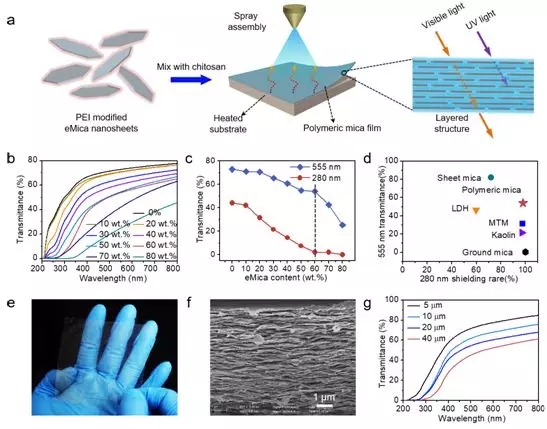

图3 仿生云母膜的光学性能
(a)仿生云母膜制备的示意图;(b)不同比例的仿生云母膜的可见紫外透过率;(c-d)仿生云母膜和其他仿贝壳粘土复合膜的可见光透过和紫外屏蔽性质的对比;(e-f)大尺寸的仿生云母膜的实物照片和微观结构;(g)不同厚度的仿生云母膜的可见紫外透过率。


这一成果易于工业化放大,而且在聚合物复合材料以及透明的紫外屏蔽涂层的研发中可以普遍推广,为廉价低品位的天然碎云母的精加工和升级应用提供了新的思路和技术。


来源:合肥工业大学
编辑整理:粉体技术网



 更多精彩!欢迎扫描下方二维码关注中国粉体技术网官方微信(粉体技术网)

中国粉体技术网微信公众号 粉体技术网 bjyyxtech


相关信息 更多>>
前沿 | 合肥工业大学利用天然云母粉研制出仿生复合薄膜!2018-08-27
云母表面改性技术研究2013-06-04
云母剥片及超细粉磨技术概述2013-06-04
云母选矿技术概述2013-06-04
绝缘材料云母纸简介2013-11-06

我要评论
非金属矿应用
石英
滑石
石膏
方解石
石墨
云母
珍珠岩
沸石
石棉
膨润土
硅灰石
菱镁矿
萤石
水洗高岭土
煅烧高岭土
蛭石
长石
硅藻土
海泡石
水镁石
查看全部
