技术进展
您当前的位置:首页 > 非金属矿应用 > 方解石 > 技术进展

如何让你的纳米碳酸钙“表里不一”?(纳米碳酸钙表面改性技术进展!)
来源:中国粉体技术网    更新时间:2017-06-09 08:40:52    浏览次数:

  纳米碳酸钙是一种功能性无机填料,广泛应用于塑料、橡胶、油墨、涂料、造纸、胶粘剂、密封胶等领域。

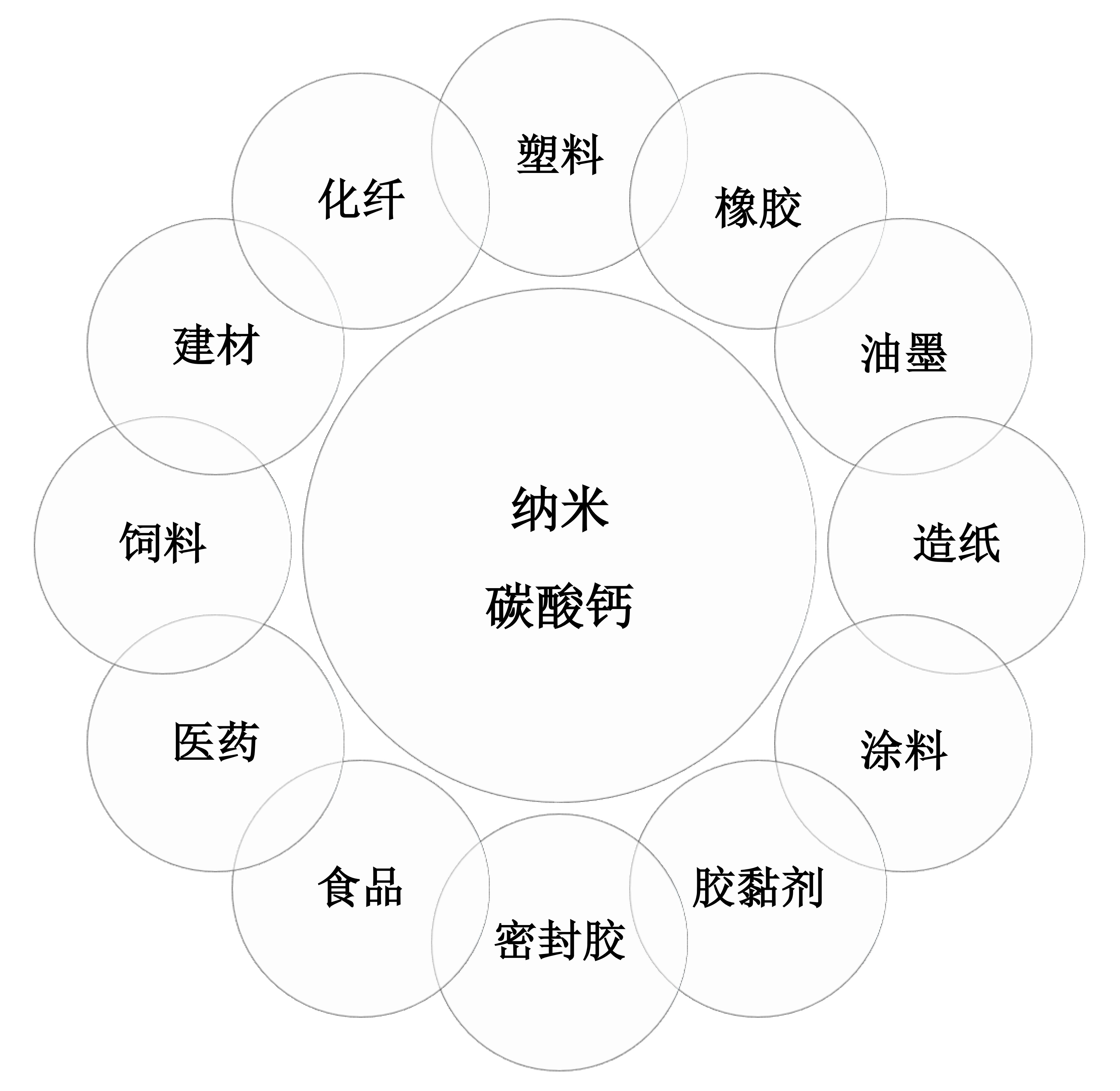

纳米碳酸钙的用途

  据美国市场研究公司GrandViewResearch发布《纳米碳酸钙市场分析及2016-2024年前景预测报告》显示:到2024年,全球纳米碳酸钙需求量将超过4000万吨,其中塑料将成为增长最快的应用领域。
  纳米碳酸钙直接用于高分子基质中存在2个缺陷:
  (1)分子间力、静电作用、氢键、氧桥等会引起碳酸钙粉体的团聚;
  (2)纳米碳酸钙表面具有亲水性较强且呈强碱性的羟基,会使其与聚合物的亲和性变差,易形成团聚体,造成在高聚物中分散不均匀,导致2种材料间界面缺陷,无法体现出纳米碳酸钙的纳米效应。
  纳米碳酸钙的表面改性可分为表面物理作用(包括表面包覆和表面吸附)和表面化学作用(包括表面取代、聚合和接枝等),其表面改性方法又可分为干法表面改性工艺和湿法表面改性工艺。

  1、纳米碳酸钙干法表面改性
  纳米碳酸钙常用的表面改性剂为偶联剂,其作用机理是:利用偶联剂一端的基团与碳酸钙的表面反应,形成强有力的化学键合,而偶联剂的另一端可与有机高分子发生某种化学反应或机械缠绕,从而把碳酸钙和有机高分子这2种性质差异极大的材料紧密结合起来。
  借助偶联剂在纳米碳酸钙表面与有机高分子材料之间形成分子桥,从而使它们的相容性得到极大改善;此外使用偶联剂还可增大填料的用量,改善体系的流变性能。
  干法表面改性工艺简单,具有配方可灵活掌握以及可以将碳酸钙表面处理与下游工序串联起来的优点。
  干法改性工艺中除了要有快速的搅拌以使偶联剂快速包覆于每一粒碳酸钙颗粒、适宜的改性温度以利包覆反应之外,还有一个关键问题是羟基的来源问题。如果碳酸钙中水分含量较高,则偶联剂将先与水反应,而不是与碳酸钙表面的羟基反应,这就无法达到表面改性的目的。因此,必须保证快速分布、适宜温度和不含水分这3个基本条件,才能发挥出偶联剂的作用。

  (1钛酸酯
  钛酸酯偶联剂主要有单烷氧型、螯合型和配位型。单烷氧型含有多功能基团,适应于碳酸钙干法改性工艺;螯合型含有乙二醇螯合基,适用于碳酸钙湿法改性工艺;配位型耐水性好,一般不溶于水,也不与酯类发生交换反应,适用于碳酸钙的干法改性工艺。
  为了提高钛酸酯偶联剂与碳酸钙作用的均匀性,一般需采用惰性溶剂(如液体石蜡、石油醚、变压器油、无水乙醇等)进行溶解和稀释。
  钛酸酯多为液态,和惰性溶剂混合后以喷雾形式加入高速混合机中,可以更好地与碳酸钙颗粒进行分散混合、表面化学包覆。

  2铝酸酯
  铝酸酯分子中易水解的烷氧基与碳酸钙表面的自由质子发生化学反应,不可逆地形成化学键,另一端基团与高聚物分子链发生缠绕或交联。
  铝酸酯已广泛应用于碳酸钙的表面处理和填充塑料制品及填充母粒等制品的加工中,如聚氯乙烯(PVC)、聚丙烯(PP)和聚乙烯(PE)等。
  经二核铝酸酯处理后的轻质碳酸钙可使CaCO3/液体石蜡混合体系的黏度显著下降,改性后的碳酸钙在有机介质中表现出良好的分散性及良好的冲击强度、韧性等力学性能。从而显著改善产品的加工性能和物理机械性能,并弥补了碳酸钙粒子表面的晶格缺陷,表面极性减弱,并更多地以原生粒子或低团聚粒子状态存在。
  铝酸酯常温下为白色蜡状固体,熔融和分布过程需要一定的时间。其热分解温度达300℃,具有反应活性大、色浅、无毒、味淡、热分解温度较高、价格低廉、适用范围广等优点,对PVC有良好的协同热稳定性和润滑性,使用时无需稀释,并且包装、运输方便,因此得到广泛应用。
  各个厂家生产的铝酸酯产品中有效的化学成分不尽相同,这是由于其非极性的长链烷烃来自于不同的有机酸(如油酸、硬脂酸、石蜡等),导致所生产的铝酸酯的相对分子质量大小不同,价格和性能也有差异。
  因此,购买铝酸酯要根据其使用效果选择,而不能一味追求低价格。其他偶联剂也有类似的情况。
  另外,值得注意的是铝酸酯易水解,目前只局限于干法表面改性。

  (3磷酸酯类
  磷酸酯对碳酸钙粉体进行表面处理,主要是磷酸酯和碳酸钙粉体表面的Ca2+反应形成磷酸钙盐沉积或包覆在碳酸钙粒子表面,从而改变了碳酸钙粉体的表面性能。
  磷酸酯作为碳酸钙粉体的表面改性剂,不仅可以使复合材料的加工性能、机械性能显著提高,对耐酸性和阻燃性的改善也有较好的效果,除了用作硬质聚氯乙烯的功能填料外,还广泛用作胶黏剂、油墨、涂料等的填料和颜料。

  (4硼酸酯
  硼酸酯偶联剂为白色粉状或固体,除了具有优异的偶联功能外,还具有良好的抗水解稳定性和热稳定性,添加了稀土元素的硼酸酯还具有无毒、抑菌、透明性和耐候性好等特点,在塑胶加工过程中具有润滑、促进树脂塑化、增加韧性等作用。因此,硼酸酯不仅适用于纳米碳酸钙的干法改性,也适用于纳米碳酸钙的湿法改性处理。
  由于纳米碳酸钙有较大的比表面积(60-80m2),表面有较强的静电,处于热力学亚稳定状态,脱水、干燥过程中易团聚成较大的二次粒子,很难对一次粒径的碳酸钙颗粒进行均匀的表面包覆,因此干法活化工艺目前适用于填料级的碳酸钙改性处理,用于功能性纳米碳酸钙改性处理还有待进一步改进。

  2、纳米碳酸钙湿法表面改性
  湿法改性是在碳化增浓后的熟浆溶液中对碳酸钙进行表面改性处理,这必须在纳米碳酸钙生产企业中才能完成。
  利用碳酸钙在液相中比在气相中更易分散、且加入分散剂后分散效果更好的特点,使碳酸钙颗粒与表面改性剂分子的作用更均匀。
  碳酸钙颗粒经湿法改性处理后,其表面能降低,即使经压滤、干燥后形成二次粒子,也仅形成结合力较弱的软团聚,有效地避免了干法改性中因化学键氧桥的生成而导致的硬团聚现象。
  湿法改性工艺比干法改性工艺更加复杂,表面改性剂的用量也稍多,但在质量方面却具有明显的优势。

  (1硬脂酸(盐)
  脂肪酸(盐)的作用机理是利用碳酸钙表面分布着大量亲水性的羟基,呈现较强碱性的特点,其RCOO-与碳酸钙浆液中的Ca2+、CaHCO3+等组分反应生成脂肪酸钙沉淀物,包覆在碳酸钙粒子表面,脂肪酸钙中的烃基使碳酸钙的表面性质由亲水变成亲油。
  用脂肪酸(盐)改性的碳酸钙主要应用于填充PVC塑料、电缆材料、胶黏剂、油墨、涂料等。硬脂酸(盐)是碳酸钙最常用、也是十分廉价的表面改性剂,除了广泛应用于PVC塑料填料之外,还常用作外润滑剂(分散剂),但硬脂酸(盐)用量较大,因无化学反应,仅起包覆作用,整体效果不是很理想。

  (2磷酸盐和缩合磷酸
  磷酸盐等脂肪酸(酯)用于碳酸钙的表面改性,是利用特殊结构的多聚磷酸酯对碳酸钙进行表面改性后,碳酸钙粒子表面疏水亲油,在油中的平均团聚粒径减小,将改性的碳酸钙填充于PVC塑料体系可显著改善塑料的加工性能和力学性能。
  据报道,混合使用硬脂酸和十二烷基苯磺酸钠对轻质碳酸钙进行表面处理,可以提高表面改性的效果。
  采用缩合磷酸(偏磷酸或焦磷酸)对碳酸钙粉体进行表面改性,可克服碳酸钙粉体耐酸性差、表面pH高等缺点。改性后广品的pH为5.0-8.0(改性前pH为9.0-10.5),难溶于醋酸等弱酸中,耐酸性较好。
  另外,在碳酸钙碳化过程中加入硫酸锌和水玻璃进行表面改性,所得产品应用于丁苯橡胶时,可改善其断裂伸长率和撕裂强度。

  (3季胺盐类
  季胺盐类是一种阳离子表面活性剂,其带正电的一端通过静电吸附在碳酸钙表面,另一端可以和高聚物交联,实现对碳酸钙的表面改性。
  利用新型阳离子表面活性剂十六烷基二甲基烯丙基氯化铵(CDAAC)对碳酸钙进行有机化改性,改性产品用作橡胶填充剂获得了良好效果。
  表面活性剂相对偶联剂价格低廉、生产量大、品种多、方便易得,且可以通过分子设计合成或选择有特定性能的表面活性剂,以满足不同性能要求的改性粉体产品。
  近年来,表面活性剂在碳酸钙表面改性方面的应用备受重视。已开发的碳酸钙改性剂产品主要包括阴离子、阳离子或两性离子表面活性剂。

  3纳米碳酸钙表面改性新技术
  (1母料填料技术
  母料填料是一种新型塑料填料,按一定比例将碳酸钙和树脂母料混合,并添加一些表面活性剂,经高剪切混合挤出,切粒制成母粒填料。
  该类母料填料具有较好的分散性,与树脂结合力强、熔融均匀、添加量大、机械磨损小、应用方便,可广泛应用于打包带、编织袋、聚乙烯中空制品(管材、容器等)、薄膜、聚烯烃注射器等。
  根据基体树脂的不同,常用母料填料主要有无规则聚丙烯碳酸钙母粒(APP母料)、聚乙烯蜡碳酸钙母粒和树脂碳酸钙母粒填料等。

  (2复合偶联剂
  复合偶联剂不同于复合型表面改性剂,复合偶联剂是一种偶联剂分子中含有2种或2种以上金属元素的新型偶联剂,主要有铝锆酸酯偶联剂、铝钛复合偶联剂等。复合型表面改性剂是由2种或2种以上的单一活性剂组合而成的复合配方,如钛酸酯-硬脂酸钠、油酸-椰子油复合、椰子油-硬脂酸钠等复合型表面改性剂。
  铝锆酸酯偶联剂是美国Cavedon化学公司于20世纪80年代中期开发的新型偶联剂,用其改性的碳酸钙适用于各类聚合物的填充,可以显著改善填料的分散性和加工性能以及提高抗冲击性能。
  山西省化工研究所开发的铝钛复合偶联剂(OL-AT)兼具钛酸酯类和铝酸酯类偶联剂的特点。铝钛复合偶联剂分子中有双中心原子,且同时带有低碳链的烷氧基和长碳链的烷酰氧基,增加了与无机物和有机物互相作用的作用点。由于双金属中心原子之间存在一定的亲合作用,两者复合偶联体系在填料表面形成的单分子吸附层较单金属中心原子偶联剂更为密集,显示出良好的协同效果。

  (3反应性单体、活性大分子及聚合物改性技术
  反应性单体是带有不饱和键的小分子羧酸,利用其极性与纳米碳酸钙的作用可以分散纳米碳酸钙;利用其反应性(不饱和键)可与聚烯烃发生接枝,形成接枝物,强化纳米碳酸钙与聚合物间的界面作用。反应性单体对纳米碳酸钙表面修饰时可形成羧酸盐,而不饱和键可为进一步接枝包覆提供条件。
  活性大分子(带有可与碳酸钙表面发生作用基团的大分子)作为纳米碳酸钙表面修饰剂时,可提高纳米粒子表面有机物包膜的厚度,进一步改善其与聚合物基体间的亲和性,更有利于纳米碳酸钙在聚合物基体中的分散。
  若表面修饰剂上带有不饱和键或其他活性基团,聚合物可以接枝或反应在纳米碳酸钙表面。采用聚合物对碳酸钙进行表面改性,可以改进碳酸钙在有机相中的稳定性。
  这些聚合物包括低聚物、高聚物和水溶性高分子,如聚甲基丙烯酸甲酯(PMMA)、聚乙二醇、聚乙烯醇、聚马来酸、聚丙烯酸、烷氧基苯乙烯-苯乙烯磺酸的共聚物、聚丙烯、聚乙烯等。
  聚合物表面包覆改性碳酸钙的工艺可分为:
  1)先将聚合物单体吸附在碳酸钙表面,然后引发其聚合,从而在其表面形成聚合物包覆层;
  2)将聚合物在适当溶剂中溶解,然后对碳酸钙进行表面改性,当聚合物逐渐吸附在碳酸钙颗粒表面上时排除溶剂形成包膜。
  这些聚合物定向吸附在碳酸钙颗粒表面,形成物理、化学吸附层,可阻止碳酸钙粒子团聚,改善分散性,使碳酸钙在应用中具有较好的分散稳定性。

  4等离子体表面改性碳酸钙
  等离子体是一种电离气体,这些电子、离子、电性粒子的独立集合体是物质的第4状态,具有与化学键相当的能量。
  等离子化学反应主要是通过电子碰撞分子,使之激发、离解、电离,并在非热平衡状态下进行反应,低温等离子技术已较广泛应用于固体表面改性。
  采用频感应耦合放电等离子系统,用惰性气体和高纯反应性气体作为等离子处理气体,形成气相自由基并吸附在固体表面,然后和气相中的单体或衍生单体聚合,在粉体表面形成大相对分子质量聚合物薄膜。
  如通过Ar-C3H4等离子体系处理碳酸钙用于复合材料中,材料的抗冲击强度和弯曲强度都有明显提高。辐照处理就是利用紫外、红外电晕放电等方法对无机粉体表面改性。通过高能辐照,使粉体表面产生活性点,再加入单体烯烃或聚烯烃进行改性反应,并形成有机包膜。如用乙烯基单体经辐照处理的碳酸钙与高密度聚乙烯(HDPE)复合,材料具有较低的熔体黏度和较好的温敏性。

  (5超分散剂表面改性碳酸钙
  超分散剂不同于传统的表面活性剂,主要由溶剂段和锚固段组成,其锚固段一般为极性基团,如-R、-NR3+、-COOH、-COO-、-SO3-、-PO4-等多元胺、多元酸、磺酸盐,通过离子对、氢键、范德华力等作用以单点锚固或多点锚固的形式紧密结合于颗粒表面。
  超分散剂的溶剂段,常见的有聚酯、聚醚、聚烯烃、聚丙烯酸酯等,其极性各异,分别适用于不同极性的聚合物改性,在极性匹配的分散介质中,溶剂段与分散介质具有良好的相溶性,则是被分散介质溶剂化的聚合物链,通过空间位阻效应对颗粒分散起稳定性作用。
  理论上讲,通过调整两段物质相对分子质量大小和官能团,可以获得几乎满足所有要求的表面处理剂,并且由于超分散剂相对分子质量较大(一般在1000-10000),其热稳定性也十分优良。

  4未来纳米碳酸钙表面改性的重点方向
  (1)干法改性方面要特别注重改性碳酸钙粉体在应用过程中的分散性问题,并选择价廉物美的偶联剂,努力降低改性成本;
  (2)湿法改性应作为纳米碳酸钙改性工艺的主攻方向,在确保改性质量的前提下,采用常温湿法改性来降低能耗和成本。
  (3)继续开展表面改性剂及助剂的开发与制备、表面改性剂的作用机理、改性碳酸钙增韧补强复合填充体系的机制等方面的研究。

  想要GET以下新技能:
  如何生产稳定、粒径分布窄的纳米碳酸钙?
  如何选择合适的纳米碳酸钙改性剂和设备?
  如何优化纳米碳酸钙改性工艺?
  纳米碳酸钙表面改性有哪些新技术、新工艺?

  那就快来报名参加“2017年首届矿物精细加工技术高级研修班”吧!”
  为自己加油!为人生投资!为企业发展注入新活力!


2017年首届矿物精细加工技术高级研修班

更多精彩!欢迎扫描下方二维码关注中国粉体技术网官方微信(粉体技术网)
中国粉体技术网微信公众号 粉体技术网 bjyyxtech

相关信息 更多>>
纳米包覆重质碳酸钙用作造纸填料的研究2015-03-27
纳米碳酸钙的分类及其鉴别方法2015-03-30
建德正和钙业年产10万吨纳米碳酸钙项目建成投产2015-04-29
纳米碳酸钙生产工艺及合成专利技术分析2015-07-01
纳米球形碳酸钙的制备研究2015-07-20
纳米碳酸钙合成工艺及应用研究进展(二)2015-08-19

我要评论
非金属矿应用
石英
滑石
石膏
方解石
石墨
云母
珍珠岩
沸石
石棉
膨润土
硅灰石
菱镁矿
萤石
水洗高岭土
煅烧高岭土
蛭石
长石
硅藻土
海泡石
水镁石
查看全部
