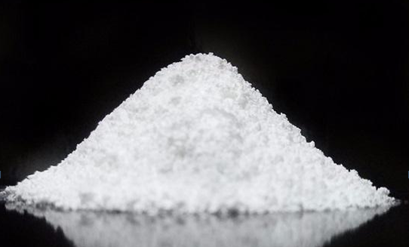

陶瓷产品的三大基础原料为塑性原料、瘠性原料和熔剂原料，其中塑性原料主要是黏土类矿物原料，最常用的就是高岭土。那么，在陶瓷生产中应用了高岭土的哪些特性呢？
1.可塑性
高岭土与水结合形成的泥料，在外力作用下能够变形，外力除去后，仍能保持这种形变的性质即为可塑性。可塑性是高岭土在陶瓷坯体中成型工艺的基础，也是主要的工艺技术指标。通常用可塑性指数和可塑性指标来表示可塑性的大小。
高岭土的可塑性可分为四级：
①强可塑性
②中可塑性
③弱可塑性
④非可塑性
2.结合性
结合性指高岭土与非塑性原料相结合形成可塑性泥团并具有一定干燥强度的性能。结合能力的测定，是在高岭土中加入标准石英砂(其质量组成0.25—0.15粒级占70%，0.15—0.09mm粒级占30%)。以其仍能保持可塑泥团时的最高含砂量及干燥后的抗折强度来判断其高低，掺入的砂越多，则说明这种高岭土结合能力就越强。通常可塑性强的高岭土结合能力也强。
3.粘性和触变性
粘性是指流体内部由于内摩擦作用而阻碍其相对流动的一种特征，以粘度来表示其大小(作用于1单位面积的内摩擦力)。粘度的测定，一般采用旋转粘度计，以在含70%固含量的高岭土泥浆中的转速来衡量。在生产工艺中，粘度具有重要意义，它不仅是陶瓷工业的重要参数，对造纸工业影响也很大。
触变性指已经稠化成凝胶状不再流动的泥浆受力后变为流体，静止后又逐渐稠化成原状的特性。以厚化系数表示其大小，采用流出粘度计和毛细管粘度计测定。粘性和触变性与泥浆中矿物成分，粒度及阳离子类型有，一般蒙脱石含量多的，颗粒细的，交换性阳离子以钠为主的，其粘度和厚化系数高。因此工艺上常用添加可塑性强的粘土、提高细度等方法提高其粘性和触变性，用增加稀释电解质和水分等方法降低。
4.干燥性能
干燥性能指高岭土泥料在干燥过程中的性能。包括干燥收缩、干燥强度和干燥灵敏度等。
干燥收缩指高岭土泥料在失水干燥后产生的收缩。高岭土泥料一般在40—60℃至多不超过110℃温度下就发生脱水而干燥，因水分排出，颗粒距离缩短，试样的长度和体积就要发生收缩。粒度越细，比表面积越大，可塑性越好，干燥收缩越大。同一类型的高岭土，因掺合水的不同，其收缩也不同，多者，收缩大。
干燥强度指泥为干燥至恒重后的抗折强度。干燥灵敏度指坯体干燥时，可能产生变形和开裂倾向的难易程度。灵敏度大，在干燥过程中容易变形和开裂。一般干燥灵敏度高的高岭土容易形成缺陷；低者在干燥中比较安全。
5、烧结性
烧结性是指将成型的固体粉状高岭土坯体加热至接近其熔点(一般超过1000℃)时，物质自发地充填粒间隙而致密化的性能。气孔率下降到最低值，密度达到最大值的状态，称为烧结状态，相应的温度称为烧结温度。继续加热时，试样中的液相不断增加，试样开始变形，此时温度即称转化温度。烧结温度与转化温度的间隔称烧结范围。烧结温度和烧结范围在陶瓷工业中是决定坯料配方、选择窑炉类型的重要参数。试料以烧结温度低、烧结范围宽为宜，工艺上可以用掺配助熔原料及将不同类型的高岭土按比例掺配的方法控制烧结温度及烧结范围。
6、烧成收缩性
烧成收缩性是指已干燥的高岭土坯料在烧成过程中，发生一系列物理化学变化(脱水作用、分解作用、生成莫来石，易熔杂质熔化生成玻璃相充填于质点间的空隙等)，而导致制品收缩的性能，也分为线收缩和体收缩两种。同干燥收缩一样，烧成收缩太大，容易导致坯体开裂。另外，焙烧时，坯料中若混有大量的石英，它将发生晶型转化(三方→六方)，使其体积膨胀，也会产生反收缩。
7、悬浮性和分散性
悬浮性和分散性指高岭土分散于水中难于沉淀的性能，又称反絮凝性。一般粒度越细小，悬浮性就越好，用于搪瓷工业的高岭土要求有良好的悬浮性。一般根据分散于水中的样品经一定时间的沉降速度来确定其悬浮性能的好坏。根据这一性能可良好应用于涂料、粘合剂、陶瓷等行业。
8、可选性
可选性是指高岭土矿石经手工挑选，机械加工和化学处理，以除去有害杂质，使质量达到工业要求的性能。高岭土的可选性取决于有害杂质的矿物成分、赋存状态、颗粒大小等。石英、长石、云母、铁、钛矿物等均属有害杂质。高岭土选矿主要包括除砂、除铁、除硫等项目。
9、离子吸附性及交换性
高岭土具有从周围介质中吸附各种离子及杂质的性能，并且在溶液中具较弱的离子交换性质。这些性能的优劣主要取决于高岭土的主要矿物成分。
10、电绝缘性
优质高岭土具有良好的电绝缘性，利用这一性质可用之制作电线电缆、高频瓷、无线电瓷。电绝缘性能的高低可以用它的抗电击穿能力来衡量。
资料来源：慧聪化工网
编辑整理：中国粉体技术网
更多精彩！欢迎扫描下方二维码关注中国粉体技术网官方微信（粉体技术网）
|
