|
| |
| 高岭土煅烧技术简述 |
| 来源：中国粉体技术网 更新时间：2013-05-31 09:34:52 浏览次数： |
|
| |

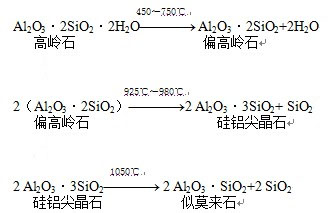

煅烧是高岭土的重要的加工工艺之一。通过煅烧加工高岭土脱除了结构或结晶水、碳质及其它辉发性物质，变成偏高岭石，商品名称为“煅烧高岭土”。煅烧高岭土具有白度高、容重小、比表面积和孔体积大、吸油性、遮盖性和耐磨性好、绝缘性和热稳定性高等特性，广泛应用于油漆涂料、造纸、塑料、橡胶、化工、医药、环保、高级耐火材料等领域。因此煅烧加工已成为高岭土（岩）加工的专门技术。高岭土在不同煅烧温度下的化学反应如下：
从450℃开始，高岭土中的羟基以蒸气状态逸出，到750℃左右完成脱羟（不同类型的高岭土完成脱羟的温度略有不同），这时高岭石转变为偏高岭石，即由水合硅酸铝变成由三氧化铝和二氧化硅组成的物质；煅烧温度925℃左右，偏高岭石开始转变为无定型的硅铝尖晶石，至980℃左右完成硅铝尖晶石的转变；一般在1050℃左右，硅铝尖晶石向莫来石相转化；当煅烧温度达到1100℃以后，煅烧产品的莫来石特征峰已明显增强，其物理化学性能已发生变化；煅烧温度升至1500后，偏高岭石已经莫来石化，是一种烧结的耐火熟料或耐火材料。
生产煅烧高岭土的关键技术是煅烧工艺和煅烧设备。在美国和英国等高岭土生产大国,一般采用大型动态立窑和隔焰式回转窑生产煅烧高岭土,原料一般是精选后的软质高岭土,产品白度85～95。中国优质软质高岭土资源较少，但煤系共伴生高岭土质优量大，因此，中国大多用煤系高岭土为原料生产煅烧高岭土。主要生产设备有隔焰式回转窑（用柴油、煤气或天然气或电加热）、成型后煅烧的立窑、隧道窑和梭式窑等。其中隔焰式回转窑可以方便的调节气氛，温度可控性好，物料受热均匀，产品白度高且质量稳定，操作简便，已成为我国煤系高岭土煅烧的主要设备。
目前，优质煤系煅烧高岭土大多采用干、湿结合，先磨后烧的生产工艺。原则生产工艺流程如下：
粉磨设备一般采用雷蒙磨、冲击自磨机和振动磨等；干燥一般采用离心或压力喷雾干燥机或多功能强力干燥机；超细研磨一般采用研磨剥片机和搅拌珠磨机，研磨产品细度一般是d90£2mm；打散解聚一般采用高速涡旋磨；分级一般采用涡轮式空气分级机。煅烧采用油、气或电加热隔焰式回转窑，煅烧温度900～980℃。
|
|
|
| |
|
| |
|
|
|
|
|
|
