|
近日，韶钢年产10万吨功能性钢渣微粉生产线投入运行，标志着韶钢钢渣回收水平又迈上了新台阶。
该生产线以磁选粉干法富集的非磁性尾渣为原料，采用管磨机闭路粉磨工艺，并外加3%左右的三元复合剂，生产出比表面积≥420平方米/千克的功能性钢渣粉，产品各项性能指标均远高于GB/T20491—2006《用于水泥和混凝土中的钢渣粉》中一级品的要求。生产的功能性钢渣粉可与粒化高炉矿渣粉或粉煤灰组成复合体系加入混凝土中进行双掺或三掺，可等量替代30%左右的高标号硅酸盐水泥用于生产商品混凝土，这种混凝土具有良好的体积稳定性和工作性能、早期强度高、水化热低、耐磨性好、抗渗性强、抗碱集料反应能力强等优势，可广泛应用于大体积混凝土、海工、道路、机场等工程。

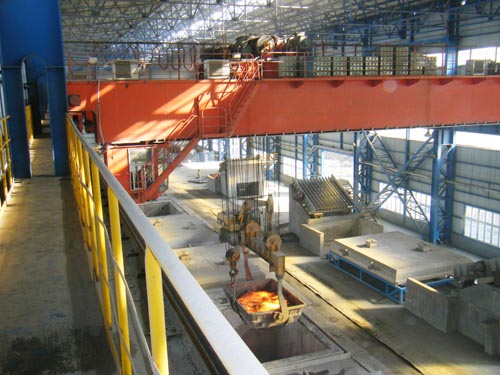

该生产线采用以钢炽渣裂解炉为核心的热钢渣热焖裂解与余热回收技术工艺，单座钢渣裂解炉的使用寿命可达10年以上，可以稳定回收利用炽热钢渣显热约30%。一条50万吨/年的裂解炉法钢渣热焖裂解生产线，年回收的钢渣显热相当于10000吨标准煤的发热量，裂解炉法钢渣热焖裂解线的系统投资约为现有焖罐工艺的80%，运行费用可降低30%以上，并可提高金属回收率10%以上。
►欢迎进入【粉体论坛】
更多精彩！欢迎扫描下方二维码关注中国粉体技术网官方微信（bjyyxtech）
|
