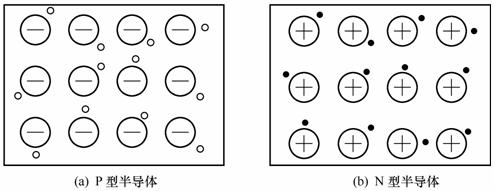

在光能转化为电能方面，全高分子太阳能电池采用p型高分子半导体（给体）和n型高分子半导体（受体）的共混物作为活性层，与传统的无机太阳能电池相比，具有柔性、成本低、重量轻的突出优点，已成为太阳能电池研究的重要方向之一。但是，n型高分子半导体的种类和数量远远少于p型高分子半导体，因此开发n型高分子半导体材料是发展全高分子太阳能电池的核心。
中国科学院长春应用化学研究所刘俊课题组提出采用硼氮配位键（B←N）降低共轭高分子的LUMO/HOMO能级，发展n型高分子半导体的策略，并发展出两类含硼氮配位键的n型高分子半导体受体材料，其全高分子太阳能电池器件效率与经典的酰亚胺类n型高分子半导体相近。
该课题组首先阐明了硼氮配位键降低共轭高分子LUMO/HOMO能级的基本原理，首次将硼氮配位键引入到n型高分子半导体的分子设计中。进而提出了两种用硼氮配位键设计n型高分子半导体受体材料的分子设计方法：一是在共轭高分子的重复单元中，用一个硼氮配位键取代碳碳共价键，使共轭高分子的LUMO/HOMO能级同时降低0.5–0.6eV，将常见的p型高分子半导体给体材料转变为n型高分子半导体受体材料；二是先设计基于硼氮配位键的新型缺电子单元-双硼氮桥联联吡啶，再用于构建n型高分子半导体受体材料。
研究表明，硼氮配位键n型高分子半导体具有LUMO轨道离域、LUMO能级可调的特点。基于该独特的电子结构，在得到全高分子太阳电池器件效率6%的同时，实现了光子能量损失0.51 eV，突破了传统有机太阳能电池光子能量损失最小值0.6eV的极限，也是已知文献报道的最低值。
更多精彩！欢迎扫描下方二维码关注中国粉体技术网官方微信（粉体技术网）
|
