1 引言
随着新型科技产业地不断发展,新型非金属材料的应用也不断增多,对非金属材料的指标要求也不断提升,如制作的高端油漆更细腻且抗雷达反射,橡胶要更抗老化且寿命要长等。非金属矿作为制作新材料的原始添加剂,在提升材料的的各项性能起着决定性的作用。这就要求非金属矿在作为制作原料之前,其自身品位要更纯、粒度要更细,因此,非金属矿的细磨解离与超细粉碎技术也愈来愈受到关注。
立式搅拌型球磨机是一种高效节能的细磨设备, 由于其结构简单、细磨效率高、产品粒度分布均匀、能沿结晶面解离并极易获得所需产品的细度, 因此, 搅拌型球磨机在非金属矿细磨与超细磨方面的应用也越来越广。
2 湿法超细搅拌磨机的工作原理、结构及型号参数
搅拌型球磨机主要由搅拌器、筒体、传动装置和机架组成见图1。筒体内充满一定的磨矿介质(锆珠、瓷珠或玻璃珠),搅拌型球磨机工作时, 搅拌器以一定速度运转带动筒体内研磨介质运动, 磨矿介质和物料在筒体内作整体的多维循环运动和自转运动,物料在磨矿介质重量压力和螺旋回转产生的挤压力下利用摩擦、少量的冲击挤压和剪切被有效地粉磨,成品浆由上部溢出排入贮浆桶或进行后续处理。
长沙矿冶研究院研制的LJM系列大型立式超细搅拌磨矿机主要技术参数见表1所示。

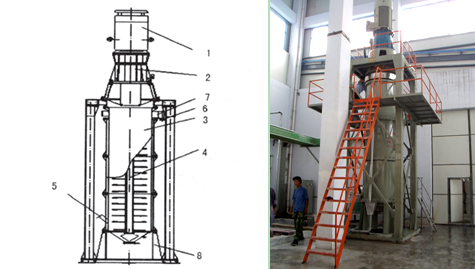

图1 大型超细搅拌磨机结构示意图
1-电机;2-减速机;3-磨机筒体;4-组合式搅拌器;5给料口;6溢流口7-筛网;8-底垫
表1 LJM系列大型超细搅拌磨机主要技术参数
型号 |
磨机容积
(L) |
主电机功率
(kW) |
处理能力
(kg/h) |
外形尺寸(长×宽×高)
(mm) |
LJM-800 |
800 |
75-90 |
400-800 |
1400×1400×5000 |
LJM-1200 |
1200 |
90-110 |
600-1200 |
1600×1600×5600 |
LJM-1800 |
1800 |
132-160 |
1000-2000 |
1900×1900×6200 |
LJM-2200 |
2200 |
160-185 |
1200-2500 |
2000×2000×7000 |
LJM-2600 |
2600 |
185-220 |
1500-3000 |
2000×2000×7900 |
LJM-3600 |
3600 |
250-280 |
1900-3900 |
2200×2200×8800 |
LJM-4800 |
4800 |
315-400 |
2600-5200 |
2400×2400×10500 |
LJM-5800 |
5800 |
500-600 |
3900-7800 |
2600×2600×12000 |
※ 处理能力以给料为-325目≥97%浆料重钙(固含量70%-75%)磨细为-2μm占60%-90%的产品计。
3 在非金属矿中的研究与应用
随着非金属矿应用领域的不断拓宽,立式搅拌磨机的研究与应用也随之变得越来越广泛,以下介绍近年来的一些研究与应用成果。
3.1 在石墨矿中的研究
石墨是一种很重要的非金属矿物材料,它具有耐高温、热电导性、抗热震及润滑性等优良特性,被广泛应用于冶金、机械、航空航天等工业。对于鳞片石墨来说,鳞片越大、碳含量越高,其相应的价值也就也大。因此,在石墨的磨矿选别过程中,采用立式搅拌磨机进行了大量的保护石墨大鳞片的磨矿研究工作,并取得了良好的研究成果。
通过研究,推导出了表征石墨磨矿好坏的表达公式L,其表征方法采用再磨前与再磨选别后一定级别(+100目)产率的减少与品位提高的比值并与精矿回收率倒数的乘积L表示,此L表示的意义是磨矿破坏系数,其式子如下:
Y前——再磨前一定级别(+100目)产率(%);Y精——再磨选别后精矿的产率(%);
Y1——精矿中+100目的产率(%);α精——再磨选别后精矿的回收率(%);
β1,β前——再磨前与在磨后精矿中一定级别品位(%)。
破坏系数L越小,表明磨矿对石墨鳞片破坏的少,即磨机对石墨鳞片保护效果就越好。并通过磨矿系数指导石墨的磨矿优化研究,对湖北宜昌的某鳞片石墨矿进行实验,可以获得用最佳的磨矿条件进行了闭路流程实验研究。获得精矿产率为11.86%、品位为94.12%、回收率为94.68%、精矿中+100目百分含量为54.88%的良好指标。比现场流程要少一段磨矿一次选别过程,缩短了选矿工艺流程,且大大提高了石墨大片的产率。其石墨精矿产品的SEM见图1。
图1 石墨精矿的SEM照片
3.2 在亚微米重质碳酸钙中的应用
LJM型立式搅拌磨机在碳酸钙领域应用的已非常广泛,3600L-5000L 工业大型超细搅拌磨机已成功应用于山东某化工有限公司(太阳纸业卫星厂),岳阳纸业卫星厂等造纸和纳米重钙厂60多台套。湿法重质碳酸钙生产现场设备布置,见图2。产品细度-2μm 含量大于68%,处理能力4.6t/h(固含量72%,按浆料计), 能耗小于45kW·h/t。产品细度-2μm 含量大于90%,处理能力2.1t/h(固含量72%,按浆料计), 能耗80-100 kW·h/t。

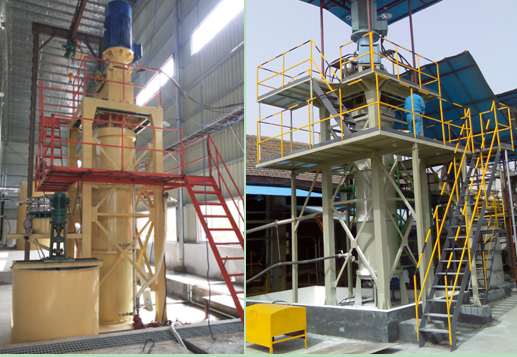

图2 立磨机在亚微米重钙生产现场应用(广东连州,湖南岳阳)
图3 为工业大型超细搅拌磨机生产的造纸涂布用亚微米重钙颜料产品粒度电镜照片。
图3 重钙立磨产品SEM图
3.3 在萤石矿中的应用
我国萤石资源丰富,萤石基础储量2.3亿吨,占全球24%,居世界第三位。湖南柿竹园有大量萤石资源,储量达4590万t,CaF2品位21%左右,由于萤石嵌布粒度细,共生关系复杂,在以往生产中均作为尾矿排放至尾矿库,采用立磨机加浮选柱的选矿工艺,能很好地综合回收利用。
对与萤石粗精再磨,一般要求细度达到-0.038mm占95%,采用常规的磨机一般很难到要求,采用搅拌磨机才能达到要求,为此采用溢流型球磨机与立式螺旋搅拌磨机进行对比试验,其工艺流程图见图4所示。
图4 立磨机加浮选柱的一粗三精闭路流程图
采用溢流型球磨机+水力旋流器分级后,产品细度-0.038mm占81%以上;浮选柱分选试验后,最终精矿CaF2平均含量为93%左右,回收率在43%左右。
而采用搅拌磨+水力旋流器分级后,保证溢流产品细度-0.038mm占95%以上;并对现场矿浆进行一粗三精、粗精再磨的柱式分选后,最终精矿中CaF2平均含量基本都在95.24%,平均回收率为48.44%,立磨机起到了良好的单体解离作用,且磨矿能耗比球磨机节能30%左右。

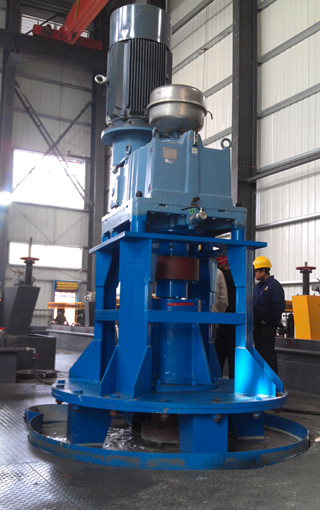

目前,5000L型立式螺旋搅拌磨机(如图5)应用到黄沙坪萤石矿上,现场萤石矿品位达到93%以上,回收率达到45%的良好指标。
图5 立磨机在萤石选矿现场应用
3.4 在磷矿中的应用
磷矿是一种重要的化工矿物原料。已应用于医药、食品、火柴、染料、制糖、陶瓷、国防等工业部门。当用于生产耐火度高、耐冲击性好、耐腐蚀性强、电性能优越,尖端技术材料时,则需要细磨深加工。目前,800L型立式搅拌磨机应用于常州某磷矿化工厂,磨矿细度达到-500目95%以上,处理量为6t/d。其现场应用见图6所示。

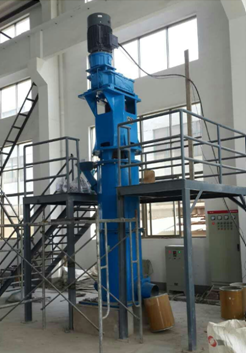

图6 立磨机在微米级磷矿粉生产现场
3.5 在煤系高岭土中的应用
煤系高岭土经过超细磨、煅烧等工艺处理后,具有许多普通高岭土所不具备的物理化学性质,如晶形好、孔隙率大、容重小、比表面积大、吸油性、遮盖性和耐磨性良好,绝缘性和化学稳定性高等。长沙矿冶研究院研制的3600L 工业大型超细搅拌磨机已成功应用在山西某高岭土有限公司,用于湿法超细作业段,给料-325 目≥97% ,湿磨后-2μm≥90%~95%,处理能1.3~1.5t/h, 固含量42%~46%。为应用于油漆涂料、造纸、橡胶、塑料、电缆、陶瓷等领域提供优质的原材料。
3.6 在其他非金属矿中的研究
此外,立式搅拌磨机还在伊利石、氢氧化镁、石英、云母等非金属矿领域做了大量的研究工作。对原料粒度D98≈40μm河北承德某伊利石矿,用立磨机磨矿后产品达到能达到D97=2.5~3μm;对青海格尔木氢氧化镁矿,中位径D50为65μm的原料,用立式搅拌磨机细磨后可获得中位径D50≤2μm的产品。
4 结论与展望
超细搅拌磨机磨机在非金属矿领域应用以来,取得了长足的进步,进一步开发大容量耗能低的超细搅拌磨机将提高产品品质,降低生产成本。随着非金属矿的细磨解离与细磨深加工技术的深入发展要求,立式搅拌磨机在非金属矿领域里必将有更广阔的应用前景。
作者:张国旺 龙渊 黄礼龙 赵湘 肖骁 石立 李文明(长沙矿冶研究院有限责任公司,湖南 长沙 410012)
