| 桂林鸿程R系列摆式磨粉机国内领先 |
| 来源：中国粉体技术网 更新时间：2015-04-16 10:37:05 浏览次数： |
|
| |
（中国粉体技术网/班建伟）Ｒ系列摆式磨粉机，原名悬辊式磨粉机，又称为雷蒙磨、雷蒙磨粉机、环辊研磨机、摆轮式研磨机，是一种以环、辊碾磨结合气流筛选、气力输送形式的制粉设备。具有干法连续制粉，粒度分布集中、细度连续可调、结构紧凑等特点，通过送入热风，还可作为磨细与干燥的联合设备。
雷蒙磨广泛用于建材农业、金化、造纸、医药、食品、能源等作业磨碎莫氏硬度7级、湿度６％以下，若采用热风，可磨碎湿度达１０%-１２％的非易燃易爆物料，如土类：粘土、瓷土、膨润土、菱苦土、陶土、矾土；非金属矿石：石膏、滑石、石墨、莹石、方解石、沸石、石灰石、重晶石、磷灰石、硅灰石、长石、石英；金属氧化物类：锰铁矿、铬铁矿、钛铁矿、氧化钛、铝矾土； 化工合成物类：焦碳、石油焦、碳化硅、硫酸钡、铅锌矿等。
桂林鸿程R系列磨粉机采用先进的新技术进行了更新换代，该产品的各项技术指标大幅度提高，主要技术指标处于国内领先地位，已形成2R2713、3R3220、4R3216、4R3216、4R3220、5R4119、5R4121、5R4123、6R5125磨粉机系列产品。该产品适用于粉磨石灰石、方解石、活性炭、滑石、白云石、钛白粉、石英石、铝矾土、大理石、长石、重晶石、萤石、石膏、钛铁矿、磷矿、陶土、石墨、粘土、高岭土、辉绿岩、煤矸石、硅灰石、熟石灰、锆英砂、膨润土、锰矿等莫氏硬度7级以下，湿度在6%以内的各种非易燃易爆物料，成品细度可在0.18-0.038mm（80-400目）之间任意选择。
 产品优势
1.重要部件均采用加厚优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。
2.电器系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方便。
3.优化配置管道、风机系统、降低风阻及管壁磨损，确保产量稳定提高。
4.可根据物料或用户的特殊需要灵活配置传动系统，保证系统在最佳状态下运行。
工作原理

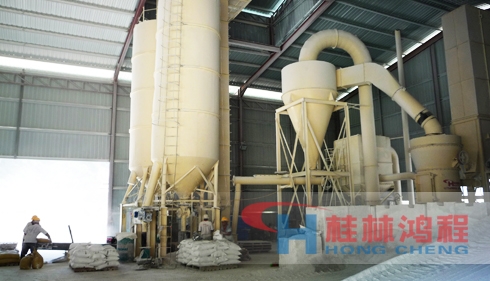

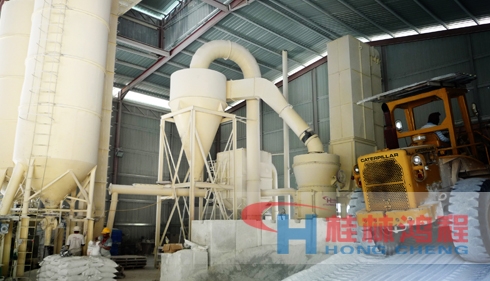

磨粉机整机工作原理：大块状矿石原料经颚式破碎机破碎到所需粒度后，由提升机将物料送至储料斗，再经给料机将物料均匀定量连续地送入主机磨室内进行研磨，粉磨后的粉子被风机气流带走，经选粉机进行分级，符合细度的粉子随气流经管道进入旋风集粉器内，进行分离收集，再经出粉管排出即为成品粉子。气流再由旋风集粉器上端回风管吸入引风机。本机整个气流系统是密闭循环的，并且是在负压状态下循环流动的。
设备结构：
雷蒙磨主要由给料机、储料斗、主机、筛分系统、鼓风机、旋风收集器、管道装置、除尘器、电控系统等组成; 我厂设计生产的设备系统部件型号多样，科学合理的组合，明显提高设备的整体性能。其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。辅助设备有颚式破碎机 、畚斗提升机等用户可以根据现场情况灵活选择。
技术优势：
采用高精度分级系统，分级效率高，同等动力下成品产量提高30%。
成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。
传动装置可采用密闭齿轮箱或双电机传动；传动平稳，运行可靠。特别是皮带传动结构简单，维护方便。
重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠
电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方遍。
优化配置管道、风机系统、降低风阻及管壁磨损、确保产量稳定提高。
可根据物料或用户的特殊需要灵活配置传动系统、保证系统在最佳状态下运行。
产品技术参数
参数
机型 |
进料尺寸
（mm） |
成品粒度
（目） |
中心轴转速
（r/min） |
产量
（t/h） |
磨环内径
（mm） |
磨辊
（个） |
磨辊直径
（mm） |
磨辊高度
（mm） |
总功率
（kw） |
总重量
（t） |
安装尺寸
（mm） |
| 2R2713 |
≤15 |
80-400 |
180 |
0.3-3 |
780 |
2 |
270 |
130 |
46 |
5.5 |
5490×3875×5530 |
| 3R3220 |
≤25 |
80-400 |
140 |
1-5.5 |
970 |
3 |
320 |
200 |
85/92 |
14 |
7676×4931×8345 |
| 4R3216 |
≤25 |
80-400 |
140 |
1-5.5 |
970 |
3-4 |
320 |
160 |
85/92 |
14.2 |
7676×4931×8345 |
| 4R3218 |
≤25 |
80-400 |
140 |
1-5.5 |
970 |
3-4 |
320 |
180 |
85/92 |
14.5 |
7676×4931×8345 |
| 5R4119 |
≤30 |
80-400 |
105 |
2-10 |
1270 |
3-5 |
410 |
190 |
165/180 |
28 |
11025×7300×11095 |
| 5R4121 |
≤30 |
80-400 |
105 |
2-10 |
1270 |
3-5 |
410 |
210 |
165/180 |
28.5 |
11025×7300×11095 |
资料来源：桂林鸿程矿山设备制造有限责任公司
