1 结构与工作原理

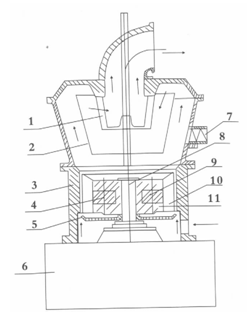

图1  HLM内分级离心环辊磨的结构和工作原理示意图
1-分级轮；2-分流环；3-机体；4-销轴；5-甩料盘；6-底座；7-螺旋加料器；8-主轴；9-磨环；10-磨圈；11-磨环支架

       图1所示为HLM内分级离心环辊磨的结构和工作原理示意图。该机主要由机体、主轴、甩料盘、磨环、磨环支架、磨圈、分流环、分级轮等构成。
       工作原理：固定在磨环支架上的磨环与销轴之间有很大的间隙，当磨环支架随主轴转动时，磨环作公转，受离心力的作用甩向磨圈并压紧磨圈，同时以销轴为中心作自转。物料由螺旋加料器从磨环支架上方加入，被高速旋转的磨环支架甩入支架与磨圈的缝中，受到转动磨环的冲击、挤压、研磨而被粉碎。粉碎后的物料落到甩料盘上，甩料盘与主轴同转，将物料甩向磨圈与机体间的缝隙中，受到系统中风机抽风产生的负压的作用而沿缝隙上升进入机体上部，沿分流环进入分级室进行分级，合格细粉通过分级轮进入收集系统收集，粗粉被甩向分级环内壁，落入粉碎室重新进行粉碎。
2    性能特点与产品参数
       这种环辊磨得特点是磨环有单层或多层分布的结构形式，每一层中的磨环数量随机型大小而异。磨圈与磨环接触的工作面有直面或曲面，由于磨环数量多，又呈多层分布，物料与粉碎副的接触面大，被粉碎的机会多，提高了物料的粉碎效率。这种粉碎机的型号规格和系统的主要技术参数列于表1。

表1  HLM内分级离心环辊磨的主要技术参数

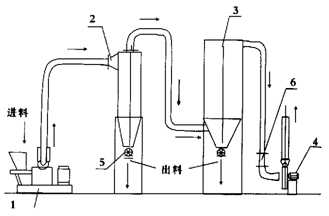

图2  HLM内分级离心环辊磨的工艺配置图

1-HLM内分级离心环辊磨;2-旋风分离器;3-除尘器;4-风机;5-关风机;6-风量控制阀
表2  HLM内分级离心环辊磨的部分生产实例

机型	物料名称	物料产地	给料粒度 （mm）	要求产品细度（mm）	转子转速 （r/min）	分级轮转速 （r/min）	产量 kg/h	产品细度 d97(mm)
HLM-580	稀土	四川成都	<1	d97<6	283	1500	350	5.27
HLM-580	硅灰石	江西新余	<6	d97<23	283	1100	600	22.9
HLM-880	方解石	福建上杭	<10	<10	283	1105	750	5.61
