（中国粉体技术网/班建伟）近年来，重质碳酸钙（以下简称重钙）年生产能力迅速增长，产能增加的主要原因是造纸工业中碳酸钙作为填料和涂布材料的用量大幅增加， 以及塑料橡胶、油漆涂料、建筑材料等行业的快速发展。
重质碳酸钙粉是以天然方解石、大理石、白云石或白垩为原料，经机械设备粉磨和分级后达到一定细度的粉状产品。生产方法主要有干法和湿法。干法加工的优势在于有利于实现产业规模化及一定程度的产品精细化；湿法加工的优势在于有利于实现较高程度的产品精细化。从实际应用来看，4μm 以上的产品，一般以干法生产为宜；2~4μm 产品，通常以湿法生产为宜。目前，企业干法加工多采用雷蒙磨、高压磨、球磨机、欧版磨等加工装备与技术，而欧版磨干法制粉的规模化效益更明显；而精细化加工企业多采用湿法磨和改性装备及其技术。在重钙产业加工应用中，渐渐突现出高效、节能、环保、节省成本的优势。
1 重钙加工的设备与技术工艺
根据调查，国内重钙资源大多品质优良，纯度、白度高，一般不需经过浮选或其它除杂工艺，仅需超细粉磨分级即可，因此选择性能优越、质量可靠的粉磨分级设备和工艺是非常重要的。

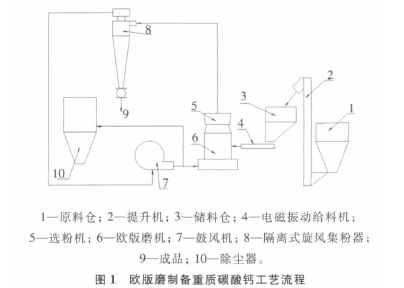

近年来，国内重钙加工企业在探索非矿产业规模化和产品精细化发展之路时，把目光开始转向高效、节能型的装备与技术，而欧版磨粉机装备及其配套技术为实现重钙产业规模化和产品精细化发展提供了典型范例。采用欧版磨粉机制备石灰石粉工艺流程见图1。

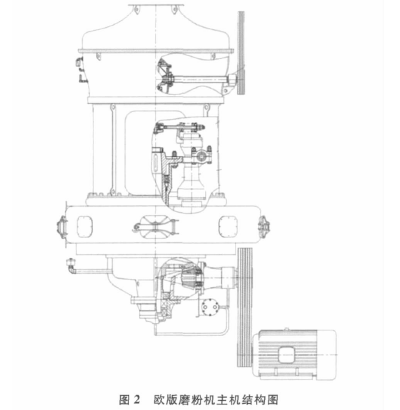

由图可知， 重钙制粉系统采用的设备为破碎机、提升机、电磁振动给料机、欧版磨粉机。欧版磨粉机整机结构是由主机、高效选粉机、管道装置、离心引风机、隔离式旋风集粉器、新型除尘器组成（图2）。
 由于欧版磨粉机内部带有选粉装置， 不需外部的选粉机，使得流程简单。在此工艺流程中，大块状物料经颚式破碎机破碎到所需粒度后， 由提升机将其送至储料斗，再经振动给料机将其均匀定量连续地送入欧版磨粉机主机磨室内进行研磨， 粉磨后的重钙粉被风吹起，经选粉机进行分级。符合细度的重钙粉随气流经管道进入新型隔离式旋风集粉器内， 进行分离收集。收集的重钙粉成品经出料口并由输送装置送入石粉仓。不合格的粒子经被选粉机分离后被甩向筒壁，沿筒壁落下后重新回到磨机研磨。整个系统在负压状态下运行，系统粉尘不外溢，从而保证现场清洁。
由于进入磨机内的物料中有时有一定的含水量，研磨时产生的热量会使其变成水蒸气，使系统内气体总量增加。同时，由于管道接合处或者空气随重钙粉进入系统，也会使系统内气体总量增加。研磨时产生的热能会使气体升温，体积膨胀。为了保持系统的负压运行状态， 可以开启风机和主机之间的旁路阀门，使多余气体自动导入脉冲布袋除尘器， 经过滤后排出，确保环境保护。
2 欧版磨粉机制备重钙粉的技术优势
欧版磨粉机作为一种高效节能装备，其技术特点是单机生产能力大，易于规模化生产，单位产品能耗低，生产的产品粒度分布窄，纯度好，流动性好，产品一次粒度d97=33~200 μm， 单机生产能力依机型不同在6~35 t/h。
主要技术优势如下：
1）锥齿轮整体传动，能量损耗小，效率高。传统雷蒙磨、高压磨机需另有减速机，通过联轴节传动主轴，安装时对中难度大，易产生噪音，降低效率；而MTW欧版磨粉机为内置锥齿轮整体传动， 结构更加紧凑，安装调节更方便快捷，效率大大增加。
2）润滑形式为脂润滑，润滑阻力大，温升高，轴承寿命短；MTW 欧版磨粉机采用内置油泵，无需另外增加油泵或润滑站，就可以实现主轴轴承和圆锥齿轮轴轴承的润滑，极大地提高了设备的可靠性及使用寿命。
3）采用弧形风道，风压损失小，物料流动性好。传统磨机中的磨粉机风道均为直板型风道，这种结构存在着气流冲击风道板产生阻力，气流分子间相互碰撞的能量损失大，易导致风道堵塞等缺点；MTW 欧版磨粉机所采用风道为曲面型风道，切向气流进口顺滑，阻力小，内部出口方向有利于物料的分散，不容易堵料。

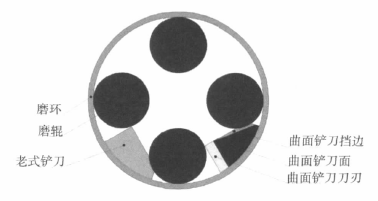

图3 曲面可换刀刃铲刀示意图
5）成品粒度可调可控，选粉效率高。选粉机转速采用变频控制，转速更加精确，细料分选效果更佳。采用隔离式旋风集粉器，选粉效率大大提高，内筒与混合气粉流之间采用隔离结构，能够有效地提高选粉效率和选粉精度。
期
6）无阻力进风蜗壳（小观察门无涡流）：传统磨机的进风蜗壳观察门内部门板内面向外凸出，与进风蜗壳内面不在一个平面上， 这样就易产生涡流效应，增加系统能耗。MTW 欧版磨粉机采用内部门板内面与进风蜗壳内面在同一曲面上，这样就能有效的避免涡流效应。
7）人性化设计，易于操作。欧版磨机不仅内部采用了诸多先进结构，而且外观也采用优美的弧形结构设计，使整台机器更加人性化，降低了工人操作时的产生的不必要损伤。
8）注重环保理念。设备工作噪音小，配备先进的除尘器，粉尘排放浓度完全低于国家环保规定。气流由大旋风集粉器上端回风管吸入离心引风机，本机整个气流系统是密闭循环的，并且是在正负压状态下循环流动的，独特的空气自循环系统，大大降低了外排风量，降低粉尘，利于环保。
3 结语
随着我国经济的腾飞， 重质碳酸钙产业日益发展，产品质量向高档化、超细化、改性化、专用化、功能化发展，生产规模趋于经济规模，与世界上发达国家差距逐渐减小， 新型设备逐步推向市场， 日臻完善。欧版磨粉机作为高效节能、规模化粉磨设备，已经广泛应用于白色非矿工业的生产加工，越来越多的规模化非矿企业也都倾向于采用欧版磨装备技术来生产重钙、方解石、重晶石、石灰石、石膏等白色非矿产品，以期实现非金属矿产业规模化。
