|
| |
| 硅微粉的工业指标、性能用途和加工提纯 |
| 来源：中国粉体技术网 更新时间：2015-09-22 14:19:47 浏览次数： |
|
| |
1 硅微粉性能及用途
硅微粉是用二氧化硅(SiO2)又称石英的材料经过破碎、提纯、研磨、分级等工艺精细加工而成，其纯度高、色泽白、颗粒级配合理，有着独特的性能和广泛的用途。
1. 1 硅微粉性能
(1)具有良好的绝缘性：由于硅微粉纯度高，杂质含量低，性能稳定，电绝缘性能优异，使固化物具有良好的绝缘性能和抗电弧性能。
(2)能降低环氧树脂固化反应的放热峰值温度，降低固化物的线膨胀系数和收缩率，从而消除固化物的内应力，防止开裂。
(3)抗腐蚀性：硅微粉不易与其他物质反应，与大部分酸、碱不起化学反应，其颗粒均匀覆盖在物件表面，具有较强的抗腐蚀能力。
(4)颗粒级配合理，使用时能减少和消除沉淀、分层现象；可使固化物的抗拉、抗压强度增强，耐磨性能提高，并能增大固化物的导热系数，增加阻燃性能。
(5)经硅烷偶联剂处理的硅微粉，对各类树脂有良好的浸润性，吸附性能好，易混合，无结团现象。
(6)硅微粉作为填充料，加进有机树脂中，不但提高了固化物的各项性能，同时也降低了产品成本。
1.2 几种主要用途硅微粉的理化指标
1.2.1 电子及电器工业用硅微粉

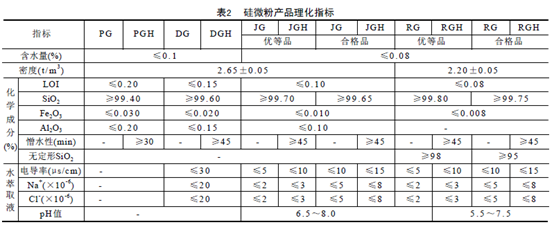

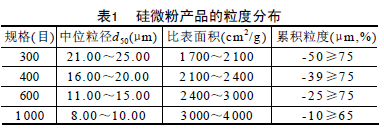

电子及电器工业用硅微粉(SJ/T10675－2002)产品分类及代号：用于电工行业有普通硅微粉(PG)、普通活性硅微粉(PGH)、电工级硅微粉(DG)、电工级活性硅微粉(DGH)。用于电子行业有电子级结晶型硅微粉(JG)、电子级结晶型活性硅微粉(JGH)、电子级熔融型硅微粉(RG)、电子级熔融型活性硅微粉(RGH)。产品规格为产品网目数，分为300、400、600、1000目。产品的粒度分布见表1，产品的理化指标见表2。

2.1 硅微粉原料的选矿提纯
我国的硅质原料资源丰富，有水晶、半透明及乳白色脉石英、变质石英岩、沉积石英砂岩、海相沉积石英砂、河湖相沉积石英砂、粉石英等类型。随着硅质原料被大量开发利用，高品质的硅质原料逐渐减少；为了满足产量逐年提高的硅微粉用原材料的要求，部分硅质原料必须经过选矿提纯达到质量标准后，才用来加工硅微粉。
选矿提纯一般是将杂质含量较高的硅质原料经过破碎、筛分、磨矿，使二氧化硅与杂质充分解离，经过磁选、浮选除去杂质；再用酸洗方法，使杂质进一步降低，然后用清水洗去酸液，再用去离子水洗去颗粒表面吸附的残余杂质离子，使原料达到或高于硅微粉的化学指标；干燥后成为加工硅微粉的原材料。
我国加工玻璃用硅砂而产生的质量较高的细粉和南方的粉石英，均可作为硅微粉的原材料。在实际生产中，根据要求的质量进行提纯。或是经过浮选、磁选除杂质，或是经过水洗分级除杂质，或是经过酸洗除杂质，干燥后，作为硅微粉的原材料。如质量较好的粉石英，开采出来后，经水洗分级除去粗颗粒和杂质，细粒级干燥后可作为生产无碱玻璃纤维原料。
2.2 熔融硅微粉原料的加工
熔融硅微粉又称无定形硅微粉或非晶态硅微粉。用破碎、研磨和分级方法生产的熔融硅微粉其原材料是熔炼石英。熔炼石英生产工艺：先将硅质原料破碎到10～20mm的小块料，采用堆积酸浸法，除去表面杂质，再用清水洗净后干燥。将清洁、干燥的小块料投入熔炼石英炉中，接通硅碳棒电源；经过高温(1 800～2 000℃)熔炼约10h后，出炉急冷破碎，经手选，再经纯化酸洗、脱酸、去离子水清洗，干燥后成为无定形硅微粉的原材料。值得注意的是硅质原料中如果含有较高的液体或气体包裹体，则不宜用来作为熔炼石英的原料。
|
|
|
| |
|
| |
|
|
|
|
|
|
