（中国粉体技术网/班建伟）高岭土是一种用途十分广泛的非金属矿物。由于它具有可塑性、粘结性、分散性、吸附性、化学稳定性等多种工艺性能，被广泛地应用于造纸、陶瓷、塑料、橡胶、化工、电子、涂料、油漆、耐火材料、军工、医药、化妆品、农药等几十个行业。
我国已探明200 多个高岭土矿点，总储量约30亿t，可划分为煤系高岭土、软质高岭土和砂质高岭土三种类型。其中煤系高岭土储量约17 亿t，主要分布在我国北方地区。软质高岭土为热液蚀变型，苏州高岭土为典型的热液蚀变型。砂质高岭土属风化型或沉积型矿床，主要分布在南方亚热带多雨地区。
我国砂质高岭土资源主要分布在广西合浦县、广东茂名市、福建龙岩市，三大矿区总储量占全国砂质高岭土资源量的80% 以上。其中合浦高岭土资源储量约3.6 亿t、茂名高岭土资源储量约5.75 亿t、龙岩资源储量0.54 亿t。
1 合浦高岭土
1.1 资源分布
广西合浦砂质高岭土矿床为那车垌钾长花岗岩风化残余残积形成, 整个矿床沿长乐、石康、十字路、清水江等地分布。矿区总长约10~20km、宽1~3km，由南向北分为清水江、十字路、新屋面、那车垌四大矿区，总资源储量约3.5亿t。
清水江矿区资源储量约1.4亿t，由合浦沪天高岭土有限责任公司和北海新星汇矿业有限公司开发，设计开采原矿量均为200 万t/a，沪天公司已投产一年，新星汇公司正在建矿准备。十字路矿区资源储量约1.2 亿t，由兖矿北海高岭土公司和合浦锦海高岭土公司开发，设计开采原矿量分别为68 万t/a 和200 万t/a，兖矿北海高岭土公司已开采6 年，产品供不应求。新屋面、那车垌矿区资源储量约1 亿t，由北海高岭科技有限公司开发，目前处于设计准备阶段。
1.2 资源特点
矿体为花岗岩风化型，平面上呈被覆状、席带状盖于花岗岩之上；剖面上呈似层状、透镜状，近水平产出。矿体顶板呈缓波状起伏，底板呈陡坡状、缓坡状起伏变化，形态变化较稳定。矿区属冲积盆地，矿体赋存于当地侵蚀基准面以下，矿体厚度平均10~20m。矿区局部出现无矿“天窗”，为花岗岩风化不彻底的半风化花岗岩分布区或志留系残留体分布区。矿体顶板（盖层）主要由第四系中更新统北海组和全新统冲积层构成，局部出现劣质高岭土及半风化花岗岩。盖层一般呈层状、似层状，厚度一般为6~12m ；矿体底板以半风化花岗岩为主，次为劣质砂质高岭土。

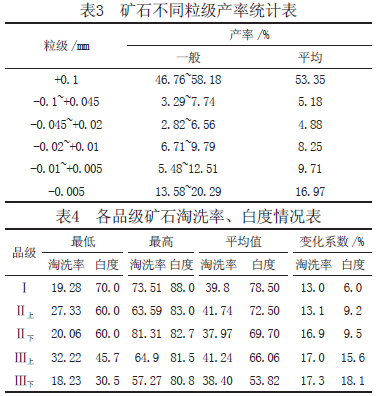

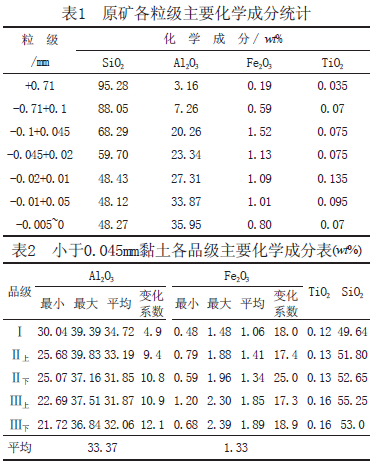

原矿平均化学成分（wt%）为：SiO2，74.30 ；Al2O3，17.0 ；Fe2O3，0.96 ；TiO2，0.095 ；K2O，1.88 ；Na2O， 0.058 ；CaO，0.025 ；MgO，0.278 ；SO3，0.021 ；MnO，0.003 ；灼烧量，5.23。
兖矿北海高岭土公司于2002 年正式开发高岭土项目，规模为原矿68 万t/a，目前实际产量超过100 万t/a，矿山为凹陷露天开采，一矿区已开采结束，正转为二矿区采准，开拓系统采用公路开拓、汽车运输，采矿方法采用旱采方式、挖掘机直接挖掘，原矿由捣浆机制浆，采用水洗方法除去矿浆中的石英砂，经除铁、脱水、干燥工艺，形成高岭土产品。原设计主导产品为高档造纸土，由于高岭土含铁量偏高，除铁效果差，白度不能达到产品要求，故将主导产品改为陶瓷土。由于产品符合原矿的特性，陶瓷土产品产销两旺，企业经济效益较好，年利润达到几千万元。
合浦沪天高岭土公司于2007 年正式投产，设计开采规模200 万t/a，主要产品为60 万t/a 陶瓷土，矿山为凹陷露天开采，采用水采方式，利用水枪冲击矿体，矿浆由砂泵水运至选矿厂，减少了制浆工艺。由于采用水采水运方式，生产成本明显降低，且气候影响减少。
2 茂名高岭土资源现状
2.1 资源分布
茂名高岭土储量占全国探明同类型高岭土资源储量的第一位，矿区范围十余平方公里，地质勘查提交的高岭土矿产资源储量5.75 亿t，黏土量1.27 亿t，远景储量3.13 亿t，主要集中在茂南区。经过近二十年的开发和发展，茂名市有矿山20 多个，年开采矿石量400~500 万t，已形成年产70~90 万t高岭土的生产规模，涌现出一大批在国内属大型的企业，如茂名高岭土科技有限公司和中国石化集团茂名石化矿业公司。
2.2 资源特点
高岭土矿为沉积岩风化型矿床，矿体主要赋存于第三系老虎岭组第二岩性段中，围岩主

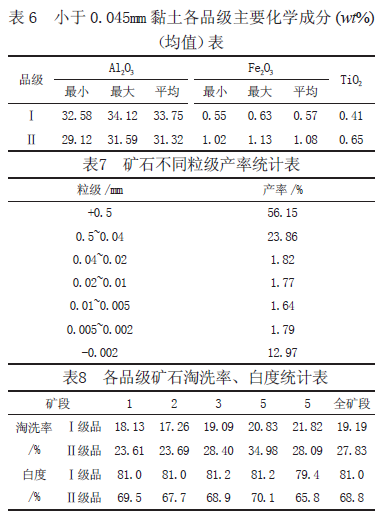

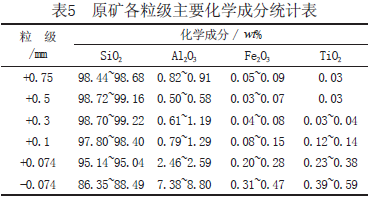

要为矿体顶底板的层状、似层状黏土岩和粉砂岩，部分为似层状含砾不等粒长石石英砂岩，夹石主要为黏土岩。矿区属冲积盆地，矿体赋存于当地侵蚀基准面以下，矿体平均厚40~60m，覆盖层厚度4~10m。原矿平均化学成分(wt%) 为：SiO2，87.72 ；Al2O3，7.99 ；Fe2O3，0.27 ；TiO2，0.13 ；K2O，0.51 ；Na2O，0.04 ；CaO，0.07 ；MgO，0.05 ；MnO，0.01 ；灼烧量，2.53。属硅高铝低矿体。
 2.3 矿山开采与利用现状
茂名高岭土开发始于20世纪80 年代中后期，目前开发的矿山有20 多家，全部采用凹陷露天开采、水采水运方式，主导产品为高档造纸涂料、填料级，开发了油漆填料、橡胶填料和陶瓷釉料系列，全国造纸厂使用的国产高岭土80% 来自茂名，现已成为全国纸张涂布高岭土的主要生产基地。茂名盆地内有高岭土深加工企业30 多家，主要企业有茂名高岭科技有限公司、茂名石化矿业公司、茂名市银华高岭土实业有限公司，其实际高岭土生产能力均10 万t/a 以上。
3 龙岩高岭土资源现状
福建省龙岩市东宫下高岭土矿区于20 世纪80 年代后期开发，资源储量0.54 亿t，矿区位于龙岩盆地北缘，属低山丘陵区，矿体位于当地侵蚀基准面以上。矿体赋存于花岗岩体风化带的中、上部，分布范围与岩体基本一致，呈面状分布，少数脉状。1 号矿体为主矿体，占总储量的93.66%。
 矿石类型属花岗岩风化残余砂质高岭土，按其质量优劣划分为Ⅰ级品和Ⅱ级品两种。矿体总长1888m，宽170~730m，北窄南宽，平均422m，厚度一般20~50m，最厚90.82m，平均39.14m。Ⅰ级品矿石为白色砂质高岭土，由白云母钠长石花岗岩及云英岩强风化形成，分布于矿体的上中部，高岭土亚族矿物含量多，水云母、残余长石及铁钛含量低。矿石质量及可选性较好，可获得填料、高级陶瓷等系列产品。
平均品位（-325 目）：淘洗率29.05%，白度80% 左右，Al2O3 34.05%，TFe2O3 0.43%。Ⅱ级品为次要的矿石品级，为未符合Ⅰ级品质量指标的砂质高岭土矿石，包括铁染砂质高岭土、含水云母砂质高岭土、含铁锂云母砂质高岭土。主要分布于矿体的顶部和下部，成为Ⅰ级品矿石的镶边；少数分布于矿体中夹石的边缘。

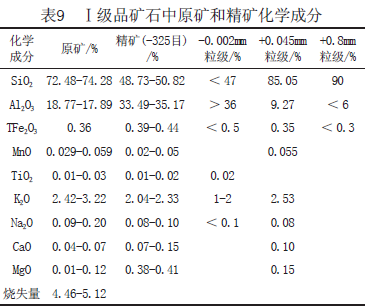

平均品位（-325 目）：精矿率20.11%，白度60%~80% 左右，Al2O3 30.91%，TFe2O3 1.02%。粒度：原矿粒度峰值分布于+0.2mm 和-0.01mm两个区间，-0.045mm 粒级一般占原矿的20%~40%,基本为黏土矿；-0.002mm 粒级含量一般在6%~7%，0.045~0.2mm 粒级占10%~20% ；+0.2mm 粒级占40%~60%。白度：Ⅰ级品原矿78%~84.4%，精矿（-325目）77.8%~84.6% ；Ⅱ级品原矿59.4~67.7%，精矿（-325目）64.7%~69.1%，可漂性好，可提高6%~8%。塑性指数：原矿7~10，可塑性弱；精矿（-325 目）15~22，可塑性好。耐火度：原矿1680℃ ~1690℃，精矿（-325 目）1630℃ ~1770℃。
目前矿区由龙岩高岭土有限公司独家开采，年开采原矿量50万t。由于高岭土呈管状结构，含铁量低、白度高，最适合用于高档陶瓷土。公司大部分产品为原矿，其原矿价格甚至高于其他产地水洗陶瓷产品价格，企业经济效益在同行业独占鳌头。
4 结论
合浦、茂名、龙岩三大砂质高岭土矿区均为花岗岩风化形成，但其结构形式、淘洗率、含铁量、白度的不同，决定其产品利用方向。合浦高岭土由于含铁量高、白度低，适合生产填料级、中低档陶瓷土；茂名高岭土为片状结构、白度高，适合生产造纸级涂料、填料；龙岩高岭土为管状结构、原矿白度高，原矿可直接用于高档陶瓷土。
►欢迎进入【粉体论坛】
|
