IBM创建全球首个石墨烯集成电路
来源:中国粉体技术网    更新时间:2014-03-16 20:42:51    浏览次数:

      (中国粉体技术网/班建伟)IBM研究人员近日取得了一项里程碑式的技术突破,利用主流硅CMOS工艺制作了世界上首个多级石墨烯射频接收器,进行了字母为“I-B-M”的文本信息收发测试。这款接收器是迄今为止最先进的全功能石墨烯集成电路,可使智能手机、平板电脑和可穿戴电子产品等电子设备以速度更高、能效更低、成本更低的方式传递数据信息。

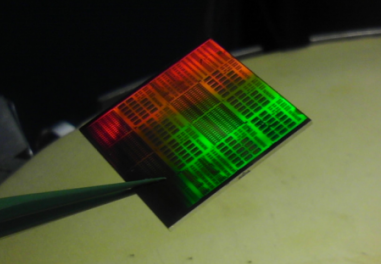

石墨烯集成电路芯片
       石墨烯的单原子层薄片易在传统集成电路的制作过程中受损,这是石墨烯集成电路发展面临的主要阻碍之一。IBM研究人员采用颠覆传统硅集成电路制作流程的方法,克服了上述挑战,制作了由3个晶体管、4个电感器、2个电容器和2个电阻组成的石墨烯射频接收器。它的性能比以往的石墨烯集成电路好1000倍,达到了与硅技术的现代无线通信能力相媲美的程度。
  该集成电路可使智能手机、平板电脑和可穿戴电子产品等电子设备以速度更高、能效更低、成本更低的方式传递数据信息。
