(中国地质科学院郑州矿产综合利用研究所/刘玉林,刘新海,李一波,谭琦)1.序言
中国电气石资源较丰富,潜在资源量较大,产地具有分布广、相对集中的特点。根据已经发表的资料初步分析,湘-赣-粤毗邻地区、广西地区、新疆地区、内蒙地区、云南及西藏东部地区、陕西地区、山西中条山地区、黑龙江地区、辽宁-吉林地区等九个地区为中国电气石资源相对集中的地区。本试验主要正对前四个具有代表性的地区张开选矿提纯试验。
电气石是一种结构和成分都很复杂的含硼硅酸盐矿物。它的化学通式为:XY3Z6Si6O18 (BO3)3W4,其中X的位置主要被Na+、Ca2+、K+占据,有时也会形成空位(此时可形成无碱电气石),还可以被Mg2+、Mn2+、H3O+占据;Y的位置主要被Mg2+、Fe2+、Al3+、Li+所占据,通常还会被Mn2+、Ca2+、Fe3+、Mn3+、Cr3+、Ti4+占据;Z的位置主要被Al3+占据,也会被Mg2+、Fe3+、Cr3+、V3+、Ti3+ 、Ti4+占据;W的位置主要被O2-、OH-、F-、Cl-占据。在这个结构中,硅氧四面体共角顶连接成六方环(复三方环)。在某些情况下,Ti4+、Fe3+、Al3+可以少量地置换硅氧四面体中的Si。B与O形成三角形配位体,目前还没有发现其它元素可以替代B。
电气石的形态属于复三方单锥晶类,晶体呈柱状,常见单形有三方柱、六方柱、三方单锥等。晶体两端晶面不同,柱面上常出现纵纹,横断面呈球面三角形。集合体呈棒状、放射状、束针状,亦呈致密状及隐晶质块体。双晶较少见。
电气石的矿物颜色随成分的不同而不同,一般来说富含铁的电气石呈黑色、深蓝色;富含锂、锰的电气石呈玫瑰色,亦呈淡蓝色;富含镁的电气石常呈褐色和黄色;富含铬的电气石呈深绿色。条痕无色,玻璃光泽,无解理,经常有垂直L3的裂开,断口呈贝壳状。硬度为7~7.5。比重3.03~3.25,随着成分中铁、锰的含量的增加,比重亦随之增大,矿物具有压电性和热电性。
电气石的热电性、压电性和静电场效应具有很大的应用价值。
目前,电气石的应用主要在与人类生存息息相关的环保、健康等领域,如处理工厂废气,净化水质、处理污水,能中和水中的酸碱。
2 电气石的选矿提纯试验
2.1 试验样品的选择与制备
2.1.1试验样品的选择
研究选用产出量大的非宝石级黑电气石为原料矿物。电气石的晶体结构相同,但产地和产状不同可导致成分和原子在结构中占位的不同,进而导致其物理性质,尤其是晶格常数和自极化程度不同。为了使研究具有普遍性,发现产地、产状与成因和地质的关系,选取了不同产地、不同地质条件和成分差别比较大的电气石矿样作为本研究的样品。
不同产地、产状、成因和种类见表1。
表1试验样品的产地、产状、成因
产地 |
广西 |
江西 |
内蒙 |
新疆 |
表观 |
黑色针束状 |
黑色块状 |
黑灰色块状 |
黑色玻璃光泽,柱状 |
密度 |
3.16 g/cm3 |
3.20 g/cm3 |
3.17 g/cm3 |
3.12 g/cm3 |
成因 |
变质岩 |
花岗岩 |
变质岩 |
伟晶岩 |
产状 |
针束状集合体含石英、钠长石包体 |
电气石岩镶嵌在石英和长石中 |
晶粒集合体与云母、石英等共生 |
单晶体与黑云母共生,碎后有包体 |
矿样(吨) |
1.5 |
1.5 |
2 |
15 |
从成因上来看,选取的样品可分为两类:一类为产于花岗伟晶岩中的电气石,另一类为产于变质岩的电气石;从晶体形状上看可分为三种:一种为晶形完整的电气石晶体,一种为镶嵌在长石和石英中的电气石岩(结构致密),另一种为晶粒集合体。
2.1.2、试验样品的制备
广西、江西、内蒙电气石原矿粒度为0-200mm。
新疆电气石原矿0-50mm,基本为块状,细颗粒或粉状很少。
0-2mm试验样品的制备按图1分别进行。

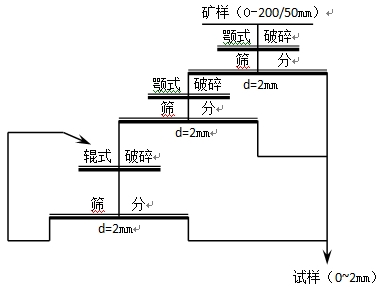

图1 试验样品制备流程图
2.2原矿样品的化学分析
电气石是一种结构和成分都很复杂的含硼硅酸盐矿物,它的化学通式为:XY 3Z 6Si 6O 18 (BO 3) 3W 4,其中Y的位置主要被Mg 2+、Fe 2+、Al 3+、Li +所占据,通常还会被Mn 2+、Ca 2+、Fe 3+、Mn 3+、Cr 3+、Ti 4+占据,依据Fe、Mg离子替代结果通常分为铁电气石(如广西、江西、内蒙)和镁电气石(如新疆)。化学多项分析结果见表2。
表2电气石化学多项分析结果(w%)
成份 |
广西 |
江西
辽宁(宽甸) |
内蒙古 |
新疆 |
SiO2 |
46.18 |
38.86 |
35.50 |
36.38 |
Al2O3 |
26.41 |
30.41 |
24.67 |
33.05 |
Fe2O3 |
14.93 |
14.30 |
8.51 |
4.76 |
FeO |
6.85 |
3.48 |
3.83 |
2.36 |
TiO2 |
0.076 |
0.38 |
0.57 |
0.56 |
MgO |
0.069 |
0.60 |
3.51 |
3.70 |
CaO |
0.081 |
0.68 |
6.27 |
0.33 |
B2O3 |
7.81 |
8.98 |
7.96 |
10.71 |
Na2O |
0.93 |
0.70 |
1.09 |
0.96 |
K2O |
0.066 |
0.20 |
0.11 |
0.049 |
Li2O |
0.011 |
0.012 |
0.0022 |
0.0022 |
LOI |
1.71 |
1.88 |
7.14 |
3.02 |
合计 |
98.273 |
96.927
31.05 |
95.3322 |
93.5212 |
表2电气石化学多项分析结果表明,新疆电气石为富镁电气石,广西、江西电气石为富铁电气石、内蒙电气石为镁铁电气石,在常见的非宝石级电气石中具有一定的代表性。
2.3 试验结果
2.3.1 广西电气石强磁选提纯试验
试验采用GCG8/10型干式感应辊磁选机,磁感应强度0.15-2.0T,入选物料粒度0-0.5mm。
不同磁感应强度试验结果见表3。
试验结果表明,磁感应强度对广西电气石磁选提纯影响非常明显。随着磁感应强度增加,磁性物产率从35.66%增加到80.90%,B 2O 3的回收率从41.78%增加到95.87%,Fe 2O 3的回收率从41.70%增加到95.68%。在实际应用中,控制磁感应强度到2T还存在一定技术困难,尽量选择较高的磁感应强度即可获得较好的选矿技术指标。B 2O 3和Fe 2O 3的回收率变化基本一致,也说明分选效果明显、稳定,B 2O 3和Fe 2O 3基本是电气石的有用成分,图2磁性物X-衍射粉晶图谱和图3非磁性物X-衍射粉晶图谱也说明这一点。
表3 广西电气石磁选试验结果
试验编号 |
产品名称 |
产率(%) |
品位(%) |
回收率(%) |
磁感应强度(T) |
B2O3 |
Fe2O3 |
B2O3 |
Fe2O3 |
1 |
磁性 |
35.66 |
9.35 |
17.29 |
41.78 |
41.7 |
0.8 |
非磁性 |
64.34 |
7.22 |
13.4 |
58.22 |
58.3 |
原矿 |
100 |
7.98 |
14.79 |
100 |
100 |
2 |
磁性 |
65.68 |
9.53 |
16.86 |
76.96 |
76.32 |
1.2 |
非磁性 |
34.32 |
5.46 |
10.01 |
23.04 |
23.68 |
原矿 |
100 |
8.13 |
14.51 |
100 |
100 |
3 |
磁性 |
74.35 |
9.64 |
17.47 |
88.28 |
88.16 |
1.6 |
非磁性 |
25.65 |
3.71 |
6.8 |
11.72 |
11.84 |
原矿 |
100 |
8.12 |
14.73 |
100 |
100 |
4 |
磁性 |
80.9 |
9.2 |
17.27 |
95.87 |
95.68 |
2 |
非磁性 |
19.1 |
1.68 |
3.3 |
4.13 |
4.32 |
原矿 |
100 |
7.76 |
14.6 |
100 |
100 |

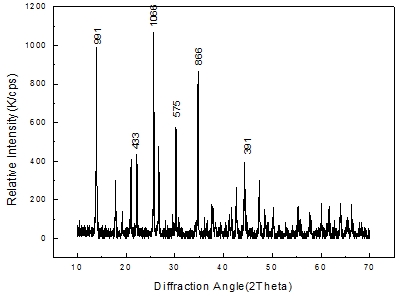

图2 广西电气石强磁选磁性物X-衍射粉晶图谱

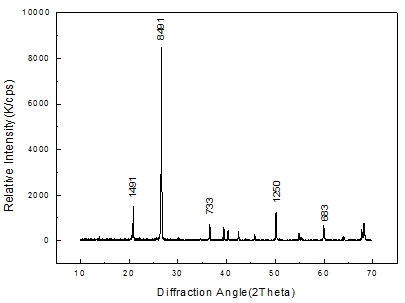

图3 广西电气石强磁选非磁性物X-衍射粉晶图谱
2.3.2 江西电气石强磁选提纯试验
试验方法及工艺流程同广西电气石强磁选提纯试验。
不同磁感应强度试验结果见表4;
磁性物、非磁性物X-衍射粉晶图谱见图4和图5。
表4 江西电气石磁选试验结果
试验编号 |
产品名称 |
产率(%) |
品位(%) |
回收率(%) |
磁感应强度(T) |
B2O3 |
Fe2O3 |
B2O3 |
Fe2O3 |
1 |
磁性 |
24.41 |
7.7 |
12.3 |
23.62 |
22.86 |
0.8 |
非磁性 |
75.59 |
8.04 |
13.4 |
76.38 |
77.14 |
原矿 |
100 |
7.96 |
13.13 |
100 |
100 |
2 |
磁性 |
62.64 |
8.31 |
13.47 |
65.56 |
65.23 |
1.2 |
非磁性 |
37.36 |
7.32 |
12.02 |
34.44 |
34.77 |
原矿 |
100 |
7.94 |
12.93 |
100 |
100 |
3 |
磁性 |
77.04 |
8.28 |
13.42 |
80.97 |
80.71 |
1.6 |
非磁性 |
22.96 |
6.53 |
10.76 |
19.03 |
19.29 |
原矿 |
100 |
7.88 |
12.81 |
100 |
100 |
4 |
磁性 |
87.87 |
8.38 |
13.72 |
92.07 |
91.94 |
2 |
非磁性 |
12.13 |
5.23 |
8.71 |
7.93 |
8.06 |
原矿 |
100 |
8 |
13.11 |
100 |
100 |

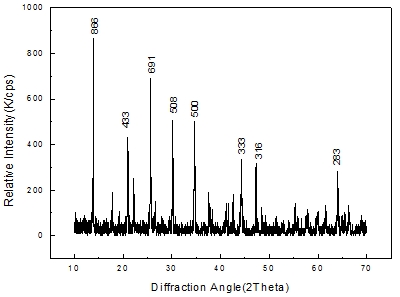

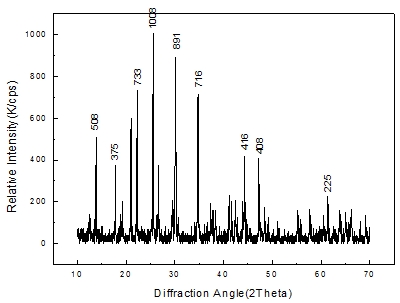

图4 江西电气石强磁选磁性物X-衍射粉晶图谱

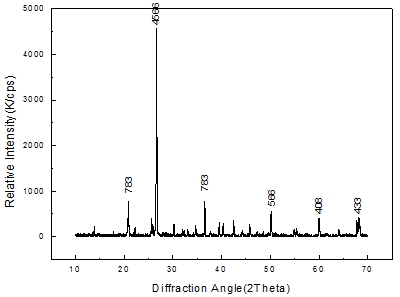

图5 江西电气石强磁选非磁性物X-衍射粉晶图谱
江西电气石强磁选提纯试验现象,不同磁感应强度试验结果,磁性物、非磁性物X-衍射粉晶结果同广西电气石强磁选提纯试验基本相同。
2.3.3 内蒙电气石强磁选提纯试验
试验方法及工艺流程同广西电气石强磁选提纯试验。不同磁感应强度试验结果见表5,磁性物、非磁性物X-衍射粉晶图谱见图6和图7。
表5 内蒙电气石磁选试验结果
试验编号 |
产品名称 |
产率(%) |
品位(%) |
回收率(%) |
磁感应强度(T) |
B2O3 |
Fe2O3 |
B2O3 |
Fe2O3 |
1 |
磁性 |
48.23 |
7.66 |
8.81 |
42.54 |
51.21 |
0.8 |
非磁性 |
51.77 |
9.64 |
7.82 |
57.46 |
48.79 |
原矿 |
100 |
8.68 |
8.3 |
100 |
100 |
2 |
磁性 |
64.43 |
8.39 |
8.71 |
66.37 |
69.57 |
1.2 |
非磁性 |
35.57 |
7.7 |
6.9 |
33.63 |
30.43 |
原矿 |
100 |
8.15 |
8.07 |
100 |
100 |
3 |
磁性 |
72.16 |
8.77 |
8.76 |
76.95 |
77.93 |
1.6 |
非磁性 |
27.84 |
6.81 |
6.43 |
23.05 |
22.07 |
原矿 |
100 |
8.22 |
8.11 |
100 |
100 |
4 |
磁性 |
81.58 |
9.08 |
8.75 |
86.29 |
86.59 |
2 |
非磁性 |
18.42 |
6.39 |
6 |
13.71 |
13.41 |
原矿 |
100 |
8.58 |
8.24 |
100 |
100 |

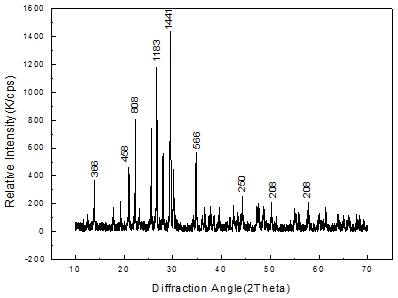

图6 内蒙电气石强磁选磁性物X-衍射粉晶图谱
图7 内蒙电气石强磁选非磁性物X-衍射粉晶图谱
内蒙电气石强磁选磁性产品颜色相对较浅,产品X-衍射粉晶图谱与广西、江西略有不同,主要是因为内蒙电气石为镁铁电气石,还含有少量粘土矿物。
2.3.4 新疆电气石强磁选提纯试验
试验方法及工艺流程同广西、江西、内蒙电气石强磁选提纯试验。不同磁感应强度试验结果见表6。
表6新疆电气石磁选试验结果
试验编号 |
产品名称 |
产率(%) |
品位(%) |
回收率(%) |
磁感应强度(T) |
B2O3 |
Fe2O3 |
B2O3 |
Fe2O3 |
1 |
磁性 |
12.11 |
9.65 |
4.89 |
12.09 |
13.41 |
0.8 |
非磁性 |
87.89 |
9.67 |
4.35 |
87.91 |
86.59 |
原矿 |
100 |
9.66 |
4.42 |
100 |
100 |
2 |
磁性 |
25.82 |
9.75 |
4.74 |
25.96 |
27.68 |
1.2 |
非磁性 |
74.18 |
9.68 |
4.31 |
74.04 |
72.32 |
原矿 |
100 |
9.7 |
4.42 |
100 |
100 |
3 |
磁性 |
36.37 |
9.47 |
4.51 |
35.65 |
37.1 |
1.6 |
非磁性 |
63.63 |
9.77 |
4.37 |
64.35 |
62.9 |
原矿 |
100 |
9.66 |
4.42 |
100 |
100 |
4 |
磁性 |
48.61 |
9.34 |
4.5 |
48.27 |
49.81 |
2 |
非磁性 |
51.39 |
9.47 |
4.29 |
51.73 |
50.19 |
原矿 |
100 |
9.41 |
4.39 |
100 |
100 |
新疆电气石为富镁电气石,比磁化系数比广西、江西、内蒙电气石小,磁性产品、非磁性产品中B2O3、Fe2O3品位几乎没有变化,进一步说明新疆电气石比较纯净,不需提纯可直接进行精细加工。
3 结论
(1)广西、江西、内蒙电气石磁选效果显著,磁感应强度大于1.6T时,磁性产品电气石呈黑色、砂状、玻璃光泽,非常纯净,磁性物X-衍射粉晶半定量分析也表明,磁性产品电气石矿物含量至少在90%以上。
(2)广西、江西、内蒙电气石磁选试验(GCG8/10型干式感应辊磁选机)结果表明,感应辊转速、给矿量条件等对分选结果影响均不明显。
(3)在TYCX100型干式强磁选机(磁感应强度1.2-2.0T,入料粒度0-2mm)进行得广西、江西、内蒙电气石强磁选提纯试验结果同GCG8/10型干式感应辊磁选机基本一致,磁感应强度越高,磁性产品中电气石矿物含量越高。
(4)在DC600-Ⅱ型强磁选机(磁感应强度0.8-1.60T,入料粒度0-0.7mm)上进行得广西、江西、内蒙电气石湿法强磁选提纯试验结果同GCG8/10型干式感应辊磁选机基本一致,磁感应强度越高,磁性产品中电气石矿物含量越高。
(桂林非金属矿加工与应用技术交流会,发表于中国粉体技术杂志)
|
