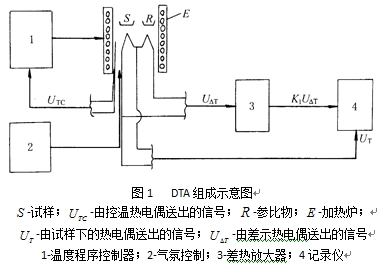

（中国粉体技术网/三水）一般差热分析仪由加热炉、温度控制系统、信号放大系统、差热系统及记录系统等组成（图1）。
加热炉：加热炉提供测试所需的温度条件。加热炉的种类繁多，通常分为普通炉、超高温炉(炉温可达2400℃)和负温或低温炉（可等速控制炉温从150℃到250℃）；按结构形式可分为微型、小型，立式和卧式。根据使用温度条件，加热炉的加热元件及炉芯材料采用不同耐高温材料。
控温系统：温度控制系统用于控制测试时的加热条件，如升温速率、温度测试范围等。一般由定值装置、调节放大器、微分-可控硅调节器、脉冲移相器等组成，可使炉温按给定的速度均匀稳定改变，以保证升温线的直线性。随着自动化程度的不断提高，大多数已改为微电脑控制。
信号放大系统：通过直流放大器把差热电偶产生的微弱温差电动势放大、增幅、输出，以足够的能量使伺服马达转动，带动差热记录笔移动，记录差热曲线。
差热系统：差热系统是整个装置的核心部分，由试样室、试样坩埚及热电偶组成。根据差热分析的使用温度，试样室采用不同的材料。材料选择的依据是：热传导性能及耐高温性能。在耐高温条件下，以选择热传导性能好的材料为宜。所以，在使用温度不超过1300℃时，以金属镍作为样品室，超过1300℃，则选用刚玉质材料。样品坩埚材料也根据使用温度而异，通常有石英质坩埚、刚玉坩埚和镍、铂、钨材质的坩埚。热电偶是差热分析中的关键元件，既是测量工具，又是传输温差电动势的工具，其精确度直接影响着差热分析的结果。
记录系统：同步记录温度曲线和差热曲线。一般采用双笔记录仪，进行自动记录。目前已能使用微机进行自动控制和记录，并可对测试结果进行分析，为实验研究提供了很大方便。
气氛控制系统和压力控制系统：该系统能够为试验研究提供气氛条件和压力条件，增大了测试范围，目前已经在一些高端仪器中采用。
|
|
|
| |
|
| |
|
|
|
|
|
|
