在非金属矿行业领域，一般将粒度分布d97≤10μm的产品称为超细（粉体）产品，其中包括微纳米级的粉体材料，相应的加工技术称为超细粉碎。小编在此为大家整理了使粒度减小到“超细”的粉碎加工设备。在了解超细粉碎设备之前，先让我们一起了解一下超细粉碎技术吧！
1、什么是超细粉碎技术？

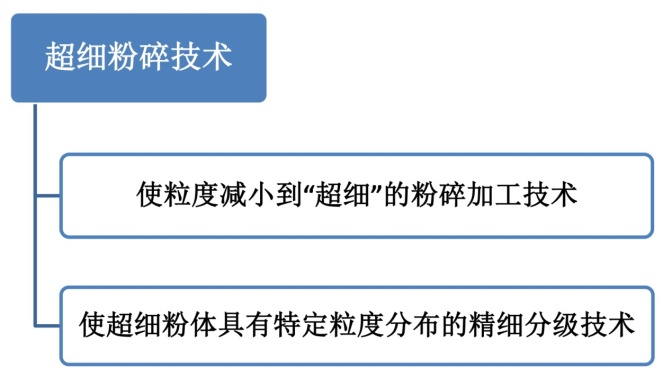

由于在各工业部门中对超细粉体的粒度和级配均有一定的要求，一般超细粉碎技术包括使粒度减小到“超细”的粉碎加工技术和使超细粉体具有“特定粒度分布”的精细分级技术。

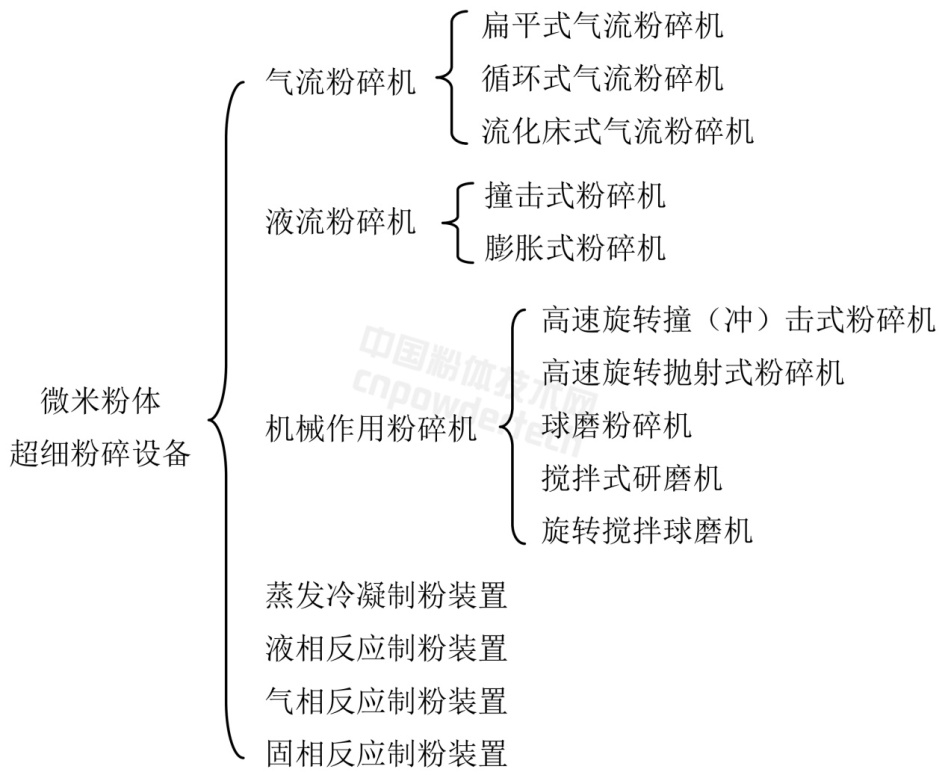

2、常见的超细粉碎设备
目前工业上常用的超细粉碎设备主要有气流磨、高速机械冲击磨、旋磨机、搅拌球磨机、研磨剥片机、砂磨机、振动球磨机、旋转筒式球磨机、行星式球磨机、辊磨机、均浆机、胶体磨等。其中气流磨、高速机械冲击磨、旋磨机、辊磨机等为干式超细粉碎设备；研磨剥片机、砂磨机、高压均浆机、胶体磨等为湿式粉碎机；搅拌球磨机、振动球磨机、旋转筒式球磨机、行星式球磨机等既可以用于干式超细粉碎也可以用于湿式超细粉碎。
超细粉碎设备类型及其应用
| 设备类型 |
粉碎原理 |
给料粒度/mm |
产品细度d97/μm |
应用范围 |
| 气流磨 |
冲击、碰撞 |
<2 |
3-45 |
高附加值非金属矿物粉体材料 |
| 机械冲击磨 |
打击、冲击、剪切 |
<10 |
8-45 |
中等硬度以下非金属矿物粉体材料 |
| 旋风自磨机 |
冲击、碰撞、剪切、摩擦 |
<30 |
10-45 |
中等硬度以下非金属矿物粉体材料 |
| 振动磨 |
摩擦、碰撞、剪切 |
<5 |
2-74 |
各种硬度非金属矿物粉体材料 |
| 搅拌磨 |
摩擦、碰撞、剪切 |
<1 |
2-45 |
各种硬度非金属矿物粉体材料 |
| 转筒式球磨机 |
摩擦、冲击、 |
<5 |
5-74 |
各种硬度非金属矿物粉体材料 |
| 行星式球磨机 |
压缩、摩擦、冲击 |
<5 |
5-74 |
各种硬度非金属矿物粉体材料 |
| 研磨剥片机 |
摩擦、碰撞、剪切 |
<0.2 |
2-20 |
各种硬度非金属矿物粉体材料 |
| 砂磨机 |
摩擦、碰撞、剪切 |
<0.2 |
1-20 |
各种硬度非金属矿物粉体材料 |
| 高压辊磨机 |
挤压、摩擦 |
<30 |
10-45 |
各种硬度非金属矿物粉体材料 |
| 高压水射流磨 |
冲击、碰撞 |
<0.5 |
10-45 |
涂料、造纸颜料及填料、中等硬度以下陶瓷原料和非金属矿等 |
| 高压均浆机 |
空穴效应、湍流和剪切 |
<0.03 |
1-10 |
高岭土、云母、化工原料等非金属矿和食品等 |
| 胶体磨 |
摩擦、剪切 |
<0.2 |
2-20 |
石墨、云母、化工原料等非金属矿和食品等 |
3、干式超细粉碎设备

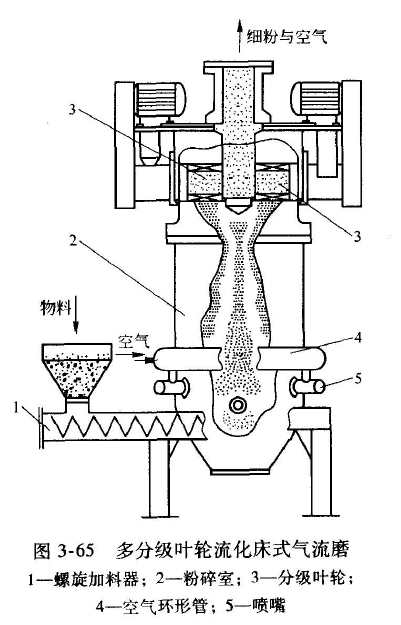

（1）气流磨
气流磨又叫喷射磨或能流磨，是一种利用高速气流或过热蒸汽的能量对固体物料进行超细粉碎的机械设备，是最主要的超细粉碎设备之一。依靠内分级功能和借助外置分级装置，气流磨机可加工d97=3-5μm的粉体产品，产量从每小时几十公斤到几吨。气流粉碎的产品还具有粒度分布较窄、颗粒表面光滑、颗粒形状规则、纯度高、活性大等特点。
（2）机械冲击磨

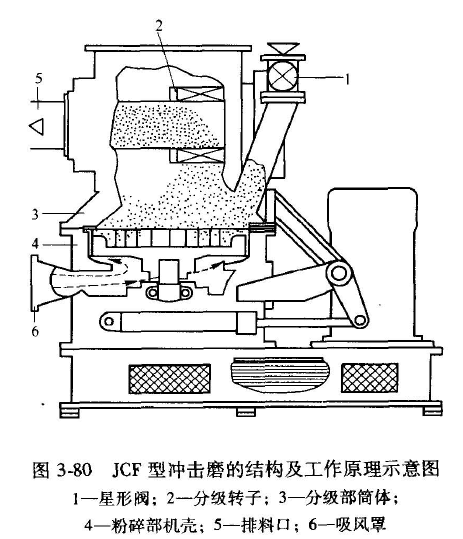

机械冲击式超细磨机（机械冲击磨）是指围绕水平或垂直轴高速旋转的回转体（棒、锤、叶片等）对物料产生激烈的打击、冲击、剪切等作用，使其与器壁或固定体以及颗粒之间产生强烈的冲击碰撞从而使颗粒粉碎的超细粉碎设备。其广泛应用于煤系高岭土、方解石、大理石、滑石、叶蜡石等中等硬度以下的非金属矿物的超细粉碎。
（3）辊磨机

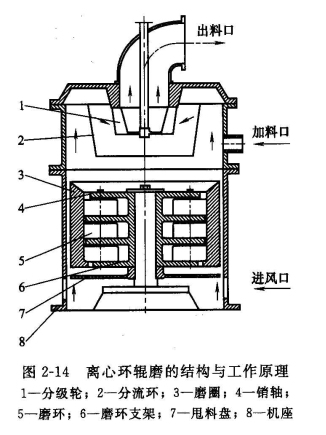

目前工业上应用的超细辊磨机有离心环辊磨和滚轮磨等，主要由机体、主轴、甩料盘、磨环、磨环支架、磨圈、分流环、分级轮等构成。
4、湿式超细粉碎设备

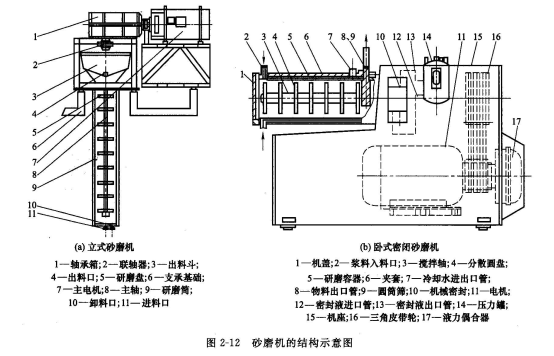

（1）砂磨机
砂磨机是另一种型式的搅拌磨或珠磨机。因最初使用天然砂和玻璃珠作研磨介质而得名。砂磨机可分为敞开型和密闭型两类，每种又可分为立式和卧式两种。
（2）研磨剥片机

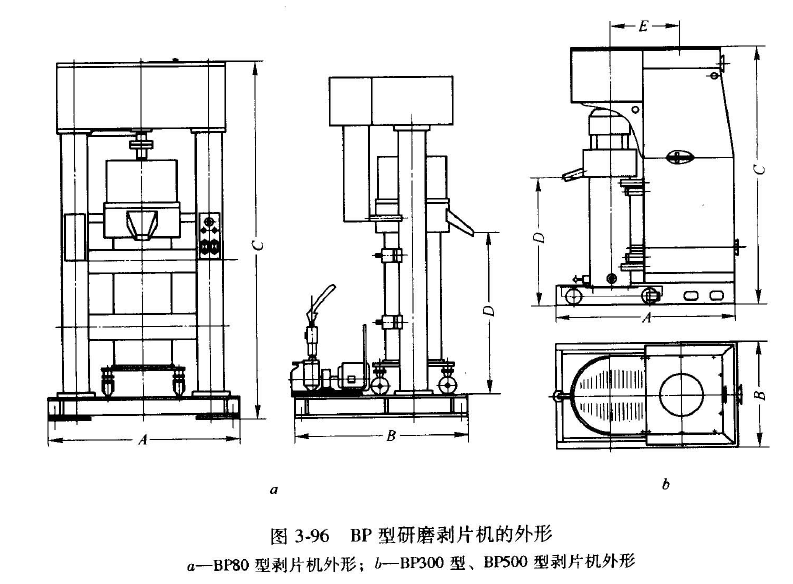

研磨剥片机实际上是一种圆盘式搅拌磨或砂磨机。工作时，矿浆经进料泵系统送入研磨剥片筒内，筒内设有一定量的剥片介质，传动机构带动剥片器（盘）高速旋转，通过剥片盘的强力搅拌及分散，使浆料中的固体颗粒被磨细。符合细度要求的粒子随浆液向上经筛网由出料口自由流出并集合。

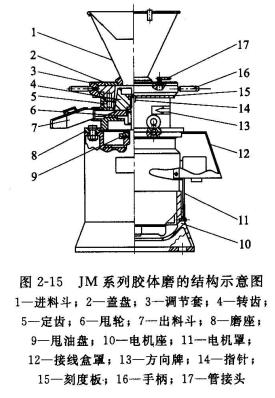

（3）胶体磨
胶体磨是利用一对固定磨体（定子）和高速旋转磨体（转子）的相对运动产生强烈的剪切、摩擦、冲击等作用力，使被处理的物料通过两磨体之间的间隙，在上述诸力及高频振动的作用下，被粉碎和分散。主要有直立式、傍立式和卧式三种机型。
（4）高压均浆机

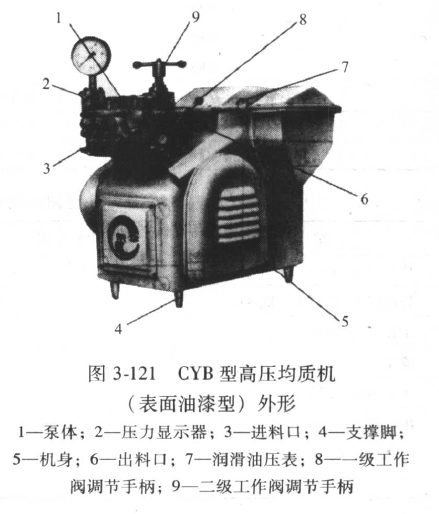

高压均浆机是利用高压射流压力下跌时的穴蚀效应，使物料因高速冲击、爆裂和剪切作用而被粉碎，高压均质机既有粉碎作用，也有均质作用。
5、干、湿两用超细粉碎设备
（1）振动磨

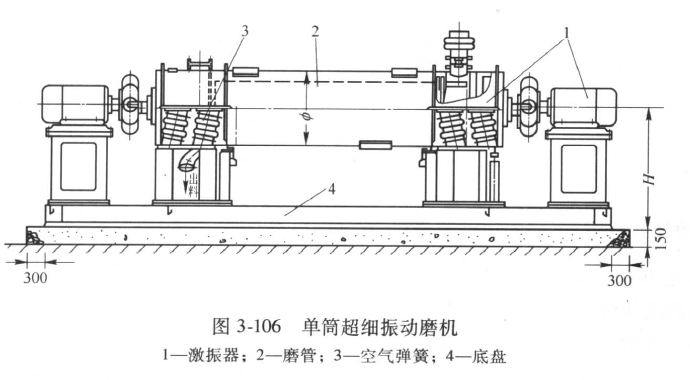

振动磨是利用研磨介质（球状和棒状）在作高频振动的筒体内对物料进行冲击、摩擦、剪切等作用而使物料粉碎的细磨和超细磨设备，既可用于干式粉碎也可用于湿式粉碎。
振动磨通过调节振动的振幅。振动频率、介质类型和介质尺寸可加工不同物料，包括高硬度物料和各种细度的产品。产品的平均粒度可达到lμm左右。
（2）搅拌磨

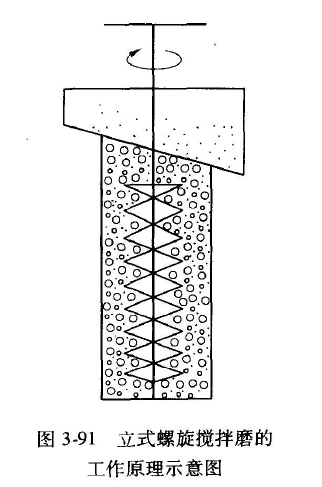

搅拌研磨机（搅拌磨）是指由一个静置的、内填研磨介质的筒体和一个旋转搅拌器构成的一类超细研磨设备。
搅拌研磨机主要通过搅拌器搅动研磨介质产生不规则运动，对物料施加撞击或冲击、剪切、摩擦等作用使物料粉碎。
（3）球磨机
球磨机，又称之为球磨粉碎。机球磨机因其结构简单，在超细粉碎领域占有很重要的位置。球磨机的主要工作原理是靠一旋转的简体，带动筒体内装入的各种材质和形状不同的研磨介质(如棒、球等)相互冲击和研磨使物料粉碎。球磨机按其不同的运动方式可分为普通卧式球磨机、卧式反向旋转球磨机、振动球磨机、离心球磨机、行星式球磨机等。

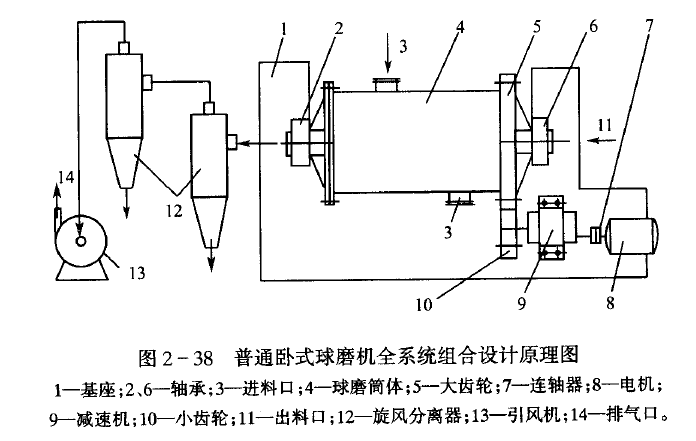

（1）普通卧式球磨机

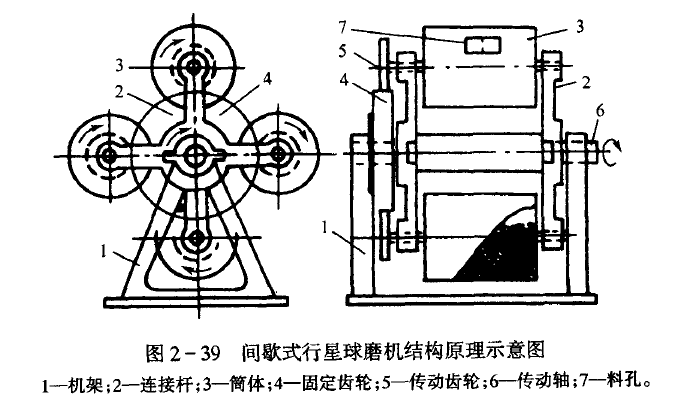

（2）间歇式行星球磨机

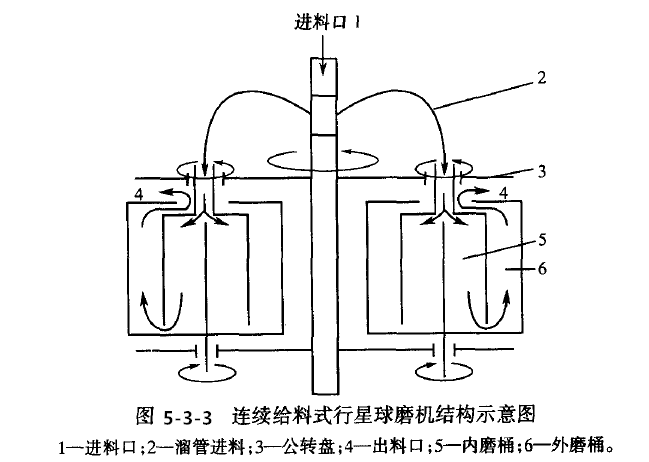

（3）连续式行星式球磨机
