日前，常州富烯科技股份有限公司宣布投资2.26亿元，在西太湖科技产业园建设一条“石墨烯导热膜生产线”。项目建成投产后，将实现年产500万平方米石墨烯导热膜。
石墨烯粉末和石墨烯薄膜目前是石墨烯材料的两种主要形式，前者多掺杂在其他材料中使用，多应用于涂料和锂离子电池领域；石墨烯薄膜则因透明、导电、柔性好等优点，在电子、光子及光电设备领域的应用十分广泛，极具发展前景。
石墨烯薄膜的专利技术少、成果集中
与粉体相比，薄膜领域的研究进展和取得成果相对比较集中，不像粉体那样有比较多的企业拥有技术和产线。在石墨烯薄膜领域的研发和应用研究领域，华丽家族依托中科院两大材料应用研究所，占据了国内石墨烯薄膜专利的半壁江山。

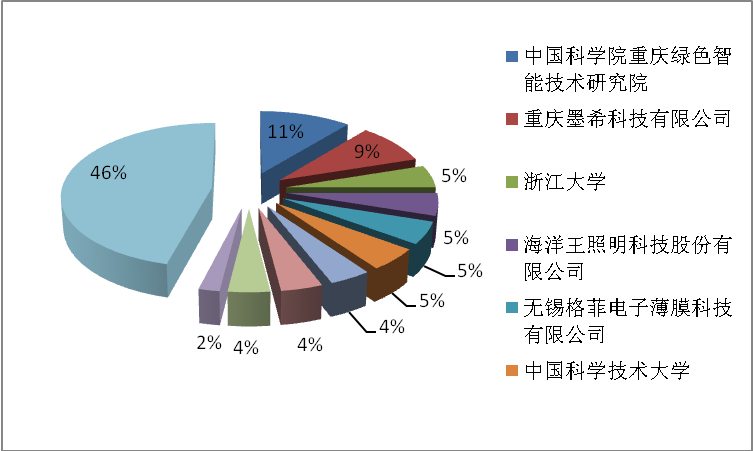

图表1：石墨烯薄膜专利较为集中
图表2：部分上市公司石墨烯薄膜专利及技术支持情况
| 上市公司 |
核心专利名称 |
技术支持 |
| 二维碳素 |
《一种石墨烯复合膜、其制备方法及其用途》 |
美国德克萨斯州立大学 |
| 《一种转移石墨烯薄膜的方法》 |
| 中国宝安 |
《一种石墨烯透明薄膜的制备和转移方法》 |
哈尔滨工业大学 |
| 华丽家族 |
《一种常压化学气相沉积石墨烯薄膜的制备方法》 |
中科院重庆研究所
中科院宁波材料所 |
| 《一种流水式连续规模化石墨烯薄膜制备装置》 |
| 《一种基于石墨烯的集成OLED触摸屏显示器》 |
| 《一种单层连续石墨烯薄膜生产的方法的装置》 |
| 《一种规模化制备石墨烯薄膜的夹具及其制备方法》 |
| 《高导热导电石墨稀薄膜及其制备工艺》 |
| 《一种石墨烯导热膜及其制备方法》 |
| 第六元素 |
《一种制备还原石墨烯或石墨烯薄膜的方法》 |
中国科学技术大学 |
| 中泰化学 |
《一种导热石墨膜及制备方法》 |
华侨大学 |
正是由于目前石墨烯薄膜的相关技术拥有者较少，所以产能投放规模也相对较少，目前国内已建成的石墨烯薄膜生产线主要有4条。
石墨烯薄膜投产企业汇总
2013年5月，全国首条石墨烯薄膜生产线是由二维碳素在江苏常州投产，该生产线年产3万平方米石墨烯透明导电膜，后于2014年完成产能扩张，形成20万平米/年的年产能。
2013年10月，墨希科技在重庆开建的石墨烯薄膜生产线于2016年投产，年产量达100万平方米，是全球规模最大的石墨烯薄膜生产线。
2016年7月，常州瑞丰特科技有限公司在江苏常州建成国内首条石墨烯薄膜连续生产线，产能未公开，采用等离子辅助CVD方式生产石墨烯薄膜，将石墨烯薄膜的制造温度降低到600℃以内，采用卷对卷的制造方式实现石墨烯薄膜的连续沉积制造，提高石墨烯薄膜的生产效率，降低能耗损失，目前已成功应用于宏量石墨烯薄膜在精密光栅位移传感器、石墨烯电缆导体和石墨烯电热驱动（仿生）器件等领域。
此外，第六元素目前已建成的石墨烯薄膜生产线拥有8万平米/年产能，此次其与华威电子合资建设的常州富烯科技股份有限公司500万平方米石墨烯导热膜的开工，将使其石墨烯薄膜产能成为全国最大。
图表3：国内部分公司石墨烯薄膜产能情况
| 公司 |
投产时间 |
石墨烯薄膜产能 |
上市公司 |
常州二维碳素
科技股份有限公司 |
2013年 |
20万平米/年 |
二维碳素 |
常州第六元素材料
科技股份有限公司 |
2015年 |
8万平米/年 |
第六元素 |
重庆墨西
科技有限公司 |
2016年 |
15英寸*100万片/年
的单层石墨烯薄膜 |
华丽家族 |
常州瑞丰特
科技有限公司 |
2016年 |
国内首条石墨烯连续生产线，未透露产能 |
|
常州富烯
科技股份有限公司 |
在建 |
计划建设500万平米/年石墨烯导热膜 |
第六元素 |
2022年石墨烯薄膜市场规模将达450亿元
根据前瞻产业研究院发布的《2017-2022年中国新材料行业市场前瞻与投资战略规划分析报告》数据显示，2016年全球对透明导电薄膜的市场需求量约为6000万平米，2022年后需求量将增至13000万平米，其中最大的市场为触控领域，应用于显示器、平板电脑、智能手机等产品。
当今市场上最成熟的透明导电薄膜材料为ITO（氧化铟锡材料），占据了显示面板40%左右的成本，但ITO已经碰到越来越多的瓶颈，主要问题是其中的铟价格波动较大、ITO不具备柔韧性不适用于柔性电子和可穿戴设备，现在产业界在不断的需求比ITO性能更优异的替代材料。
目前ITO的替代材料有金属网格、碳纳米管、纳米线等，其中金属网格在国内占比达到10%，而石墨烯膜的存量则小于1%，但ITO、金属网格和纳米银线均有不同程度的缺陷，这给石墨烯提供了足够的替代空间。
从石墨烯薄膜性能上看，具备完整的较强导电性、透光性、柔性及微电子等属性，可以将石墨烯薄膜作为感应层或者驱动层，被使用在触摸屏的模组里。
2016年石墨烯薄膜的市场规模约为4亿元左右，随着技术的突破、价格的下滑，石墨烯薄膜将得到更广泛的应用，市场规模将呈高速发展态势，预计到2022年，我国石墨烯薄膜的市场规模将达450亿元左右。

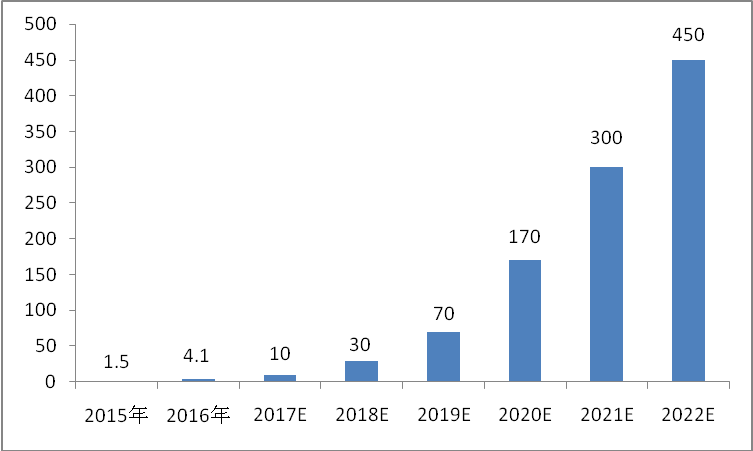

图表4：2015-2022年石墨烯薄膜市场规模预测（单位：亿元）
资料来源：前瞻产业研究院
