|
| |
| 叶腊石表面改性技术概述 |
| 来源：中国粉体技术网 更新时间：2013-06-03 13:56:23 浏览次数： |
|
| |
叶蜡石的表面改性一般采用硅烷及钛酸酯偶联剂。
叶蜡石是一种层状硅酸盐矿物，单晶片为T—O—T型，即为二个硅氧四面体和一个铝氧（羟基）八面体组成的2:1型结构。叶蜡石二个结构单元层间无层间域，不安含水及阳离子。单元层间仅靠微弱的范德华力连接，故很容易解理成薄晶片。叶蜡石晶体内四面体和八面体同晶置换程度低，晶体结构有序度高。叶蜡石具有二种表面特性，一为结构中的上下表面层，为不活泼表面，具惰性和疏水特征，二为Al—Si晶体端面，由于在粉碎过程中价键断裂，呈不饱和状态，具亲水特性，表面呈Al—OH和Si—OH结构。叶蜡石的表面改性，实质上是为了降低叶蜡石端面的疏水性，使端面覆以一层表面活性物质，改善与橡胶和塑料的浸润性和化学亲和性，改进填充后的橡塑制品的性能。
叶蜡石与偶联剂的作用如图1所示。图1（1）为叶蜡石与NDZ201的结合反应式，钛酸酯偶联剂烷基链部分与叶蜡石端面羟基反应形成醇，使叶蜡石表面与钛酸酯偶联剂结合。图1（2）为叶蜡石与硅烷KH-590结合的反应式，硅烷水解后的硅醇基与叶蜡石端面羟基脱水结合，达到叶蜡石表面硅烷偶联的结果。
叶蜡石粉体的表面改性有干法和湿法二种。所谓干法改性是指叶蜡石粉体在改性机内高速运动状态下，直接加入改性剂，通过一定时间混合，即得表面改性叶蜡石粉体产品。改性设备主要有无重力粒子混合机、犁刀型高效混合机、高速加热混合捏合机、SLG连续式粉体表面改性机等。

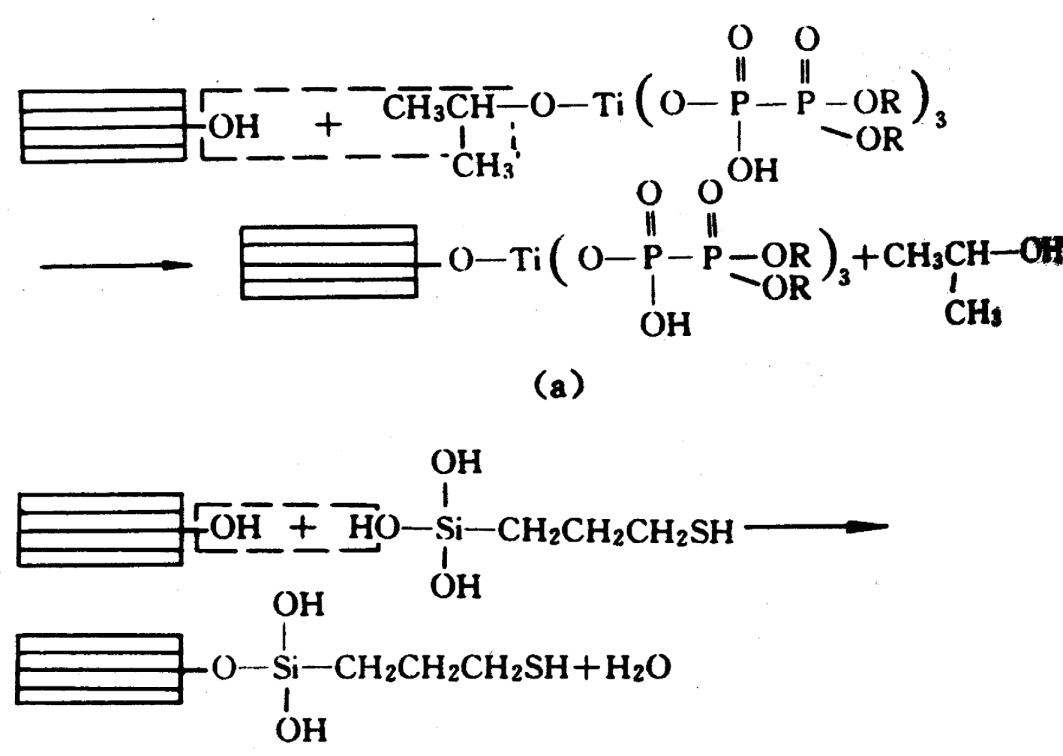

图1 叶蜡石与偶联剂的作用示意图
（1）钛酸酯NDZ201；（2）硅烷KH-590
所谓湿法改性是指偶联剂通过介质乳化，一定水解作用，在一定液固比例条件下通过机械搅拌、脱水、干燥、粉碎，即为改性叶蜡石。图2为活性叶蜡石生产工艺流程图。
将活性叶蜡石原矿用雷蒙磨粉碎至99%以上通过325目，在搅拌池内加入一定量水，搅拌均匀。然后边搅拌边加入一定比例的偶联剂，离心25min, 进入转筒烘干机，17min后出料，再用粉磨机粉碎后包装，即为活性叶蜡石粉。

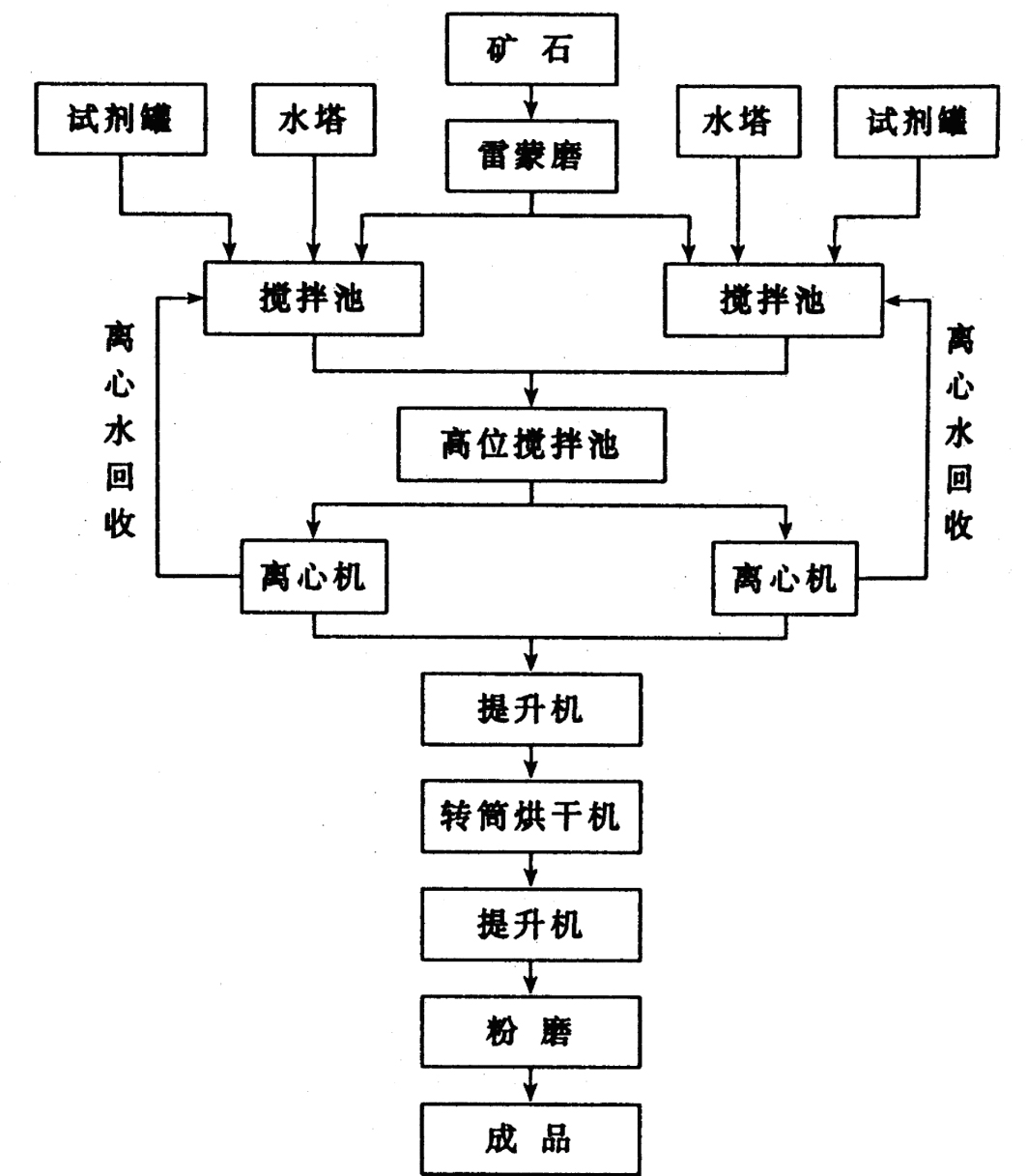

图2 活性叶蜡石生产工艺流程图
|
|
|
| |
|
|
|
|
|
|
